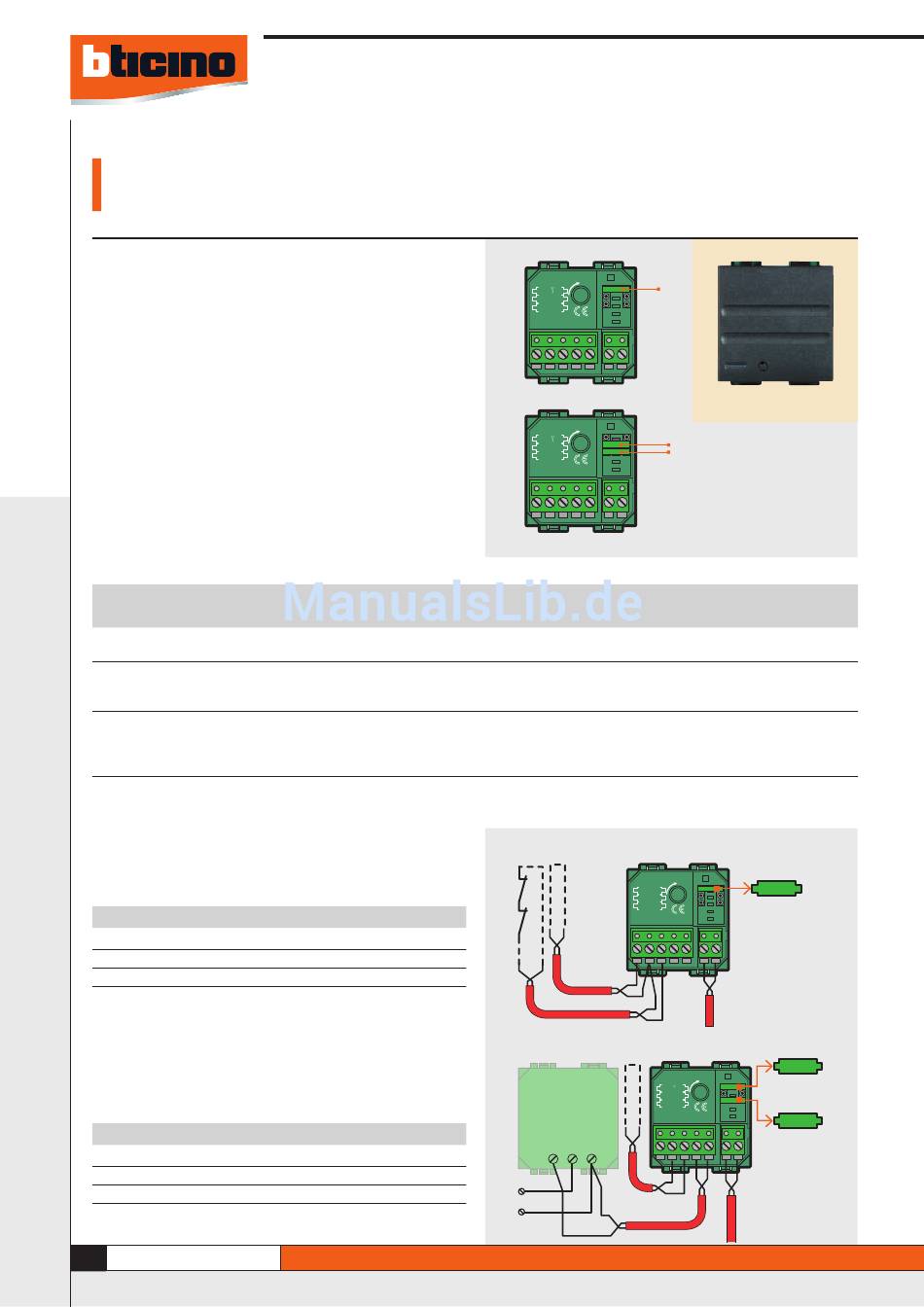

Bticino my home Handbuch Seite 124

KONFIGURATION – Schnittstelle Hilfskanal
Art.Nr. L/N/NT4615 – HC/HS4615
Dieses Schnittstellenmodul erfordert die Zuweisung der laufenden
Nummer innerhalb der Gruppe der Hifsgeräte (Relaistreiber und
Hilfskanalschnittstelle), der Nummer des Hilfskanals und der Funktionsmodi.
No.
Dieser Konfigurator weist die laufende Nummer innerhalb der Gruppe der
Hilfsgeräte zu.
Der Konfigurator 1 identifiziert das erste Hilfsgerät, der Konfigurator 2
identifiziert das zweite und so fort, bis maximal 9 Hilfsgeräte.
AUX und MOD
Die in den Positionen AUX und MOD bestückten Konfiguratoren weisen in
Kombination die Funktionsmodi gemäß Tabelle unten zu.
HINWEIS: Bezüglich spezieller Funktionen der AUX-Kanäle siehe die folgende
Seite.
Konfiguratoren
AUX
keiner
keiner
keiner
BEISPIEL 1
Beispiel der Kofiguration der Schnittstelle eines Hilfskanals.
Erstes Hilfskanal-Modul zum Aktivieren der Innensirenen beim Öffnen der
NC-Kontakte (technischer Alarm mit NC-Kontakten).
Position des Konfigurators
No.
AUX
MOD
BEISPIEL 2
Beispiel der Konfiguration und Anbindung einer Hilfskanal-Schnittstelle.
Drittes Hilfskanalmodul mit am optoentkoppelten Eingang angeschlossenen
Gasmelder (technischer Alarm mit NA-Kontakten).
Erzeugt keinen Alarm, wenn Gasmelder ohne Strom ist.
Position des Konfigurators
No.
AUX
MOD
122
MY HOME – ALARMSYSTEM
Funktionsmodi des Relais (Beschreibung)
MOD
keiner Technischer Alarm mit Ruhekontakt (NC)
Intermittierender Ton der Innensirene (MOD0 oder 2) bis zum Ende des Alarms.
2 Einbruchalarm mit Ruhkontakt (NC)
Erzeugt Einbruchalarm auch bei unscharf geschalteter Anlage und in beliebigem Zustand der Teilscharfschal-
tung. Per Fernbedienung löschbar.
4 Technischer Alarm mit Arbeitskontakt (NA)
Intermittierender Ton der Sirene (MOD0 oder 2) bis zum Eintreten eines der folgenden Ereignisse:
a) Ende des Alarms
b) Drücken der Stifttaste auf dem Gerät.
Wert
1
keiner
keiner
Wert
3
keiner
4
No.
N
AUX
MOD
T - C - +
N AUX
AUX
MOD
MOD
T - C - +
BEISPIEL 1
N.C.
Nϒ
AUX
MOD
N.C.
T - C - +
BEISPIEL 2
Sabotageleitung
N
AU X
Gasmelder
Rivelatore MOD
di gas
T - C
A - +
12 V AC
Frontansicht
1
3
4
- +
