KONFIGURATION – Transponder-Lesegerät
Art.Nr. L/N/NT4607 – HC/HS4607 – AM5787
Das in der Einbruchmeldeanlage als Schafschalter/Unscharfschalter benutzte
Transponder-Lesegerät muss der Scharfsteller-Gruppe zugeordnet werden und
erfordert deshalb die Zuteilung der zugeordneten „Gruppennummer" (siehe
weiter unten) und der laufenden Nummer innerhalb der Gruppe.
Z
Dieser Konfigurator teilt die der „Gruppe von Geräten" entsprechende
Nummer der Zone zu (jede beliebige freie Zone der Anlage). Um das Gerät
als zur Gruppe der Scharfsteller zugehörig zu konfigurieren darf kein
Konfigurator gesteckt werden.
Die Konfiguratoren von 1 bis 8 weisen hingegen die Zone des Transponder-
Lesegeräts der „Gruppe" der Melder zu (IR-Melder oder Kontaktschnittstelle),
während der Konfigurator 9 ihn der „Gruppe" der Hilfsgeräte zuordnet
(Hilfskanalschnittstelle oder Relaistreiber).
No.
Dieser Konfigurator weist dem Transponder-Lesegerät innerhalb der
zugeteilten Zone die laufende Nummer zu. Der Konfigurator 1 identifiziert
das erste Transponder-Lesegerät und so fort, bis zu einer Höchstzahl von 9
Empfängern für jede Zone.
MOD
Weist den Betriebsmodus zu. Damit das Gerät als Scharfstelleinrichtung
funktioniert steckt man den Konfigurator 1 für Unterputzzentralen und den
Konfigurator 0 für Zentralen mit Wähleinrichtungen Art.Nr. 3486 und 3485.
Nacht-Funktion:
Bei unscharf geschalteter Anlage kann man die Zonen bis zum numerischen
Wert des in der Position AUX gesteckten Konfigurators aktivieren. Diese
Funktion schaltet man frei, indem man die Position MOD mit dem
Konfigurator 7 bzw. mit dem Konfigurator 8 für Unterputz-Zentralen bestückt
oder wenn man Zentralen mit Wählautomat Art.Nr. 3486 und 3485 verwendet.
BEISPIEL: MOD = 7, AUX = 3
In diesem Fall sind bei Einschaltung der Einbruchmeldeanlage mit
Wähleinrichtung nur die ersten 3 Zonen aktiv.
AUX
Dieser Konfigurator aktiviert die Hilfsbetriebsmodi des Scharfstellers durch
Zuordnen eines Hilfskanals.
BEISPIEL
Konfiguriert man das Transponder-Lesegerät auf der unten beschriebenen
Weise, arbeitet er in der Gruppe der Scharfsteller als 4. Transponder-
Lesegerät.

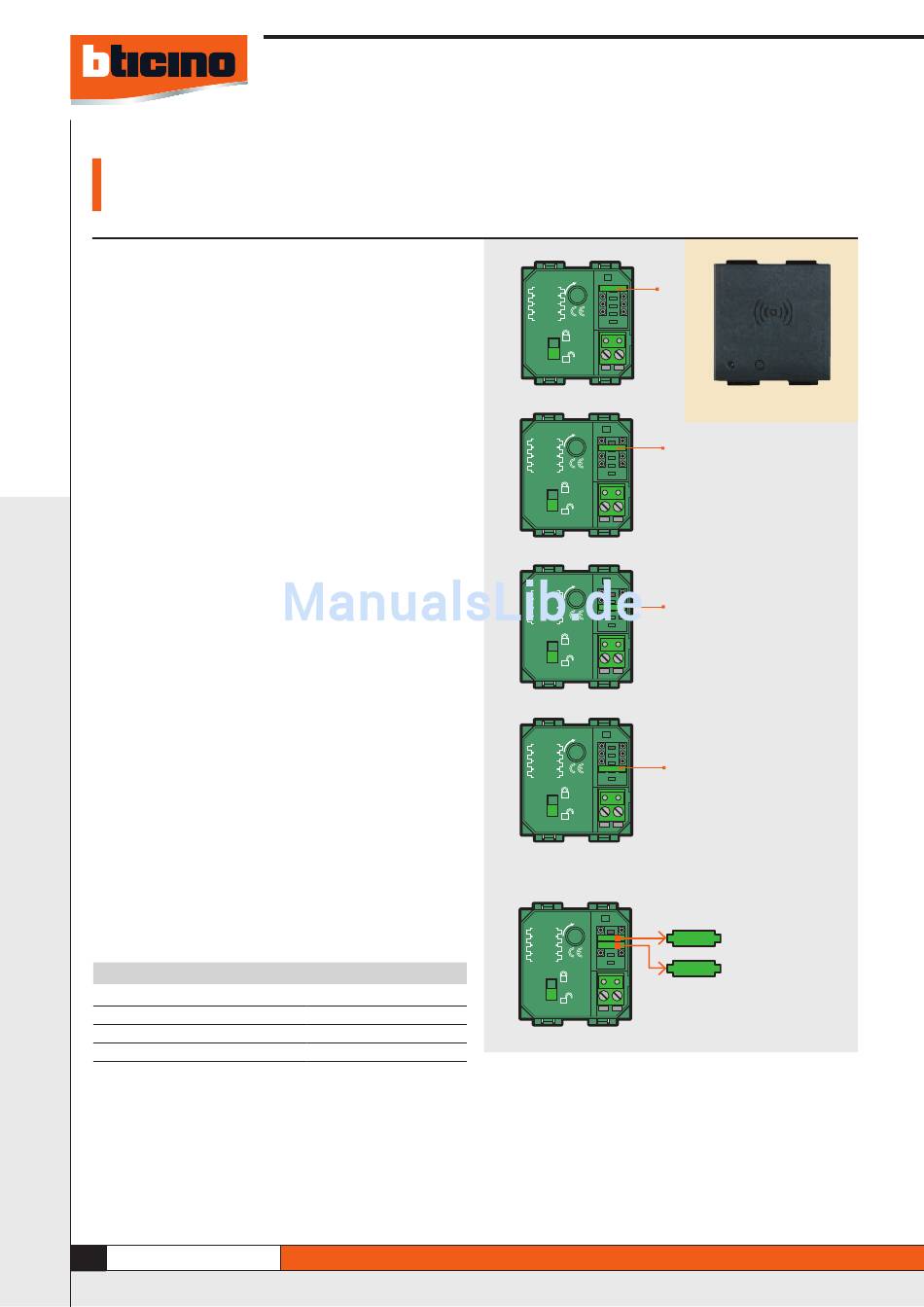

Position des Konfigurators
Z
No.
MOD
AUX
110
MY HOME – ALARMSYSTEM
Wert
keiner
4
1
keiner
Z
Z
Nϒ
MOD
AUX
Z
No.
Nϒ
MOD
AUX
Z
Nϒ
MOD
MOD
AUX
Z
Nϒ
AUX
MOD
AUX
BEISPIEL
Z
4
Nϒ
MOD
AUX
1
Frontansicht
