Betriebsanleitung für 3D-Drucker von 2Printbeta
5.14.2
Exakte Einstellung des Druckbettes

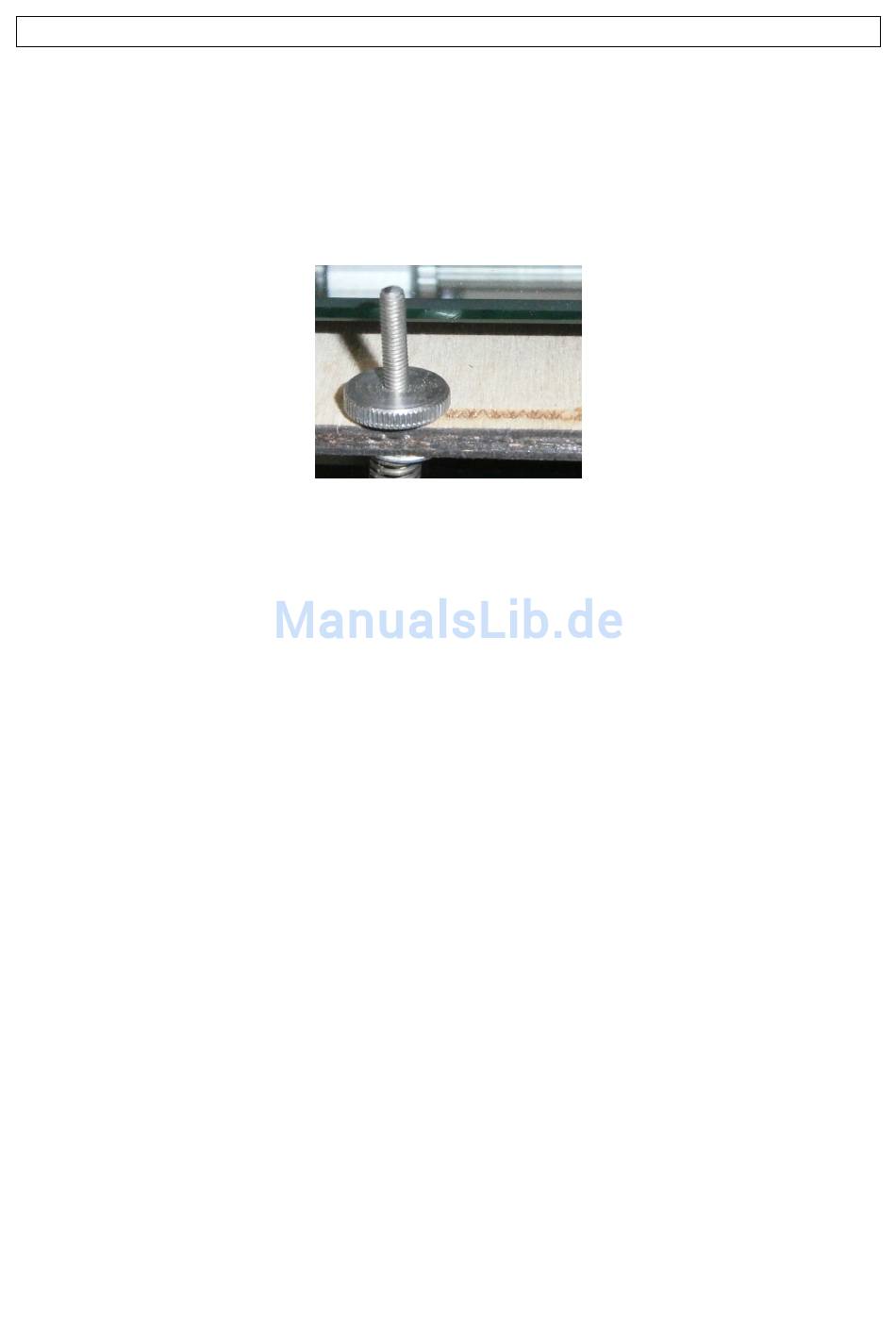

Das Druckbett kann mittels der 4 Rändelmuttern so eingestellt werden, dass über den ganzen
Druckraum der Abstand zwischen Düse und Druckbett gleich bleibt, das Druckbett also absolut
waagrecht liegt. Achten Sie dabei darauf, dass Sie mit der Düse nicht in das Druckbett fahren.
Wenn Sie die Druckplatte zur besseren Haftung und Ablösbarkeit mit Klebeband bekleben möchten,
stellen Sie den Abstand zur Düse erst ein, nachdem dieses auf das Druckbett geklebt wurde.
Stellen Sie nach dem Ausrichten des Heizbettes den Endstopflag für die Z-Achse so ein,
•
dass an einer Ecke des Druckbetts mit der Druckdüse gerade so ein Papierbogen (80g/m²)
eingeklemmt werden kann.
Fahren Sie anschließend mit der Z-Achse einige Millimeter nach Oben, entfernen Sie den
•
Papierbogen und überprüfen Sie erneut, ob eine Lücke zwischen der Düse und dem
Druckbett erkennbar ist.
Anschließend fahren Sie mit der Y-Achse in die nächste Ecke des Druckbetts. Stellen Sie
•
nun die Höhe des Druckbetts so nach, dass hier ebenfalls nach Auslösen des Endstops für
die Z-Achse ein Papierbogen eingeklemmt werden kann. Wiederholen Sie diesen Schritt für
die beiden anderen Ecken der Druckplatte und prüfen Sie anschließend erneut die
Startposition.
5.14.3
Einstellung der Achsen-Schrittweite
Nun müssen Sie gegebenenfalls die Schritte pro Millimeter der Firmware kontrollieren und
eventuell korrigieren. Ziel ist, dass sich der Druckkopf genau soweit bewegt, wie von der Software
auf dem PC gefordert. Mitgelieferte Firmware und Parametersätze benötigen hier keine Korrektur.
Bewegen Sie dazu den Druckkopf auf eine Seite des Druckbetts und markieren Sie die
•
aktuelle Position.
Dann kommandieren Sie im Steuerungsmenü unter „Manual Move" den Druckkopf um
•
mehrere Zentimeter weiter und vergleichen die Befehle mit der Strecke, die sich der
Druckkopf wirklich bewegt hat. Sollte die Entfernung nicht stimmen, so können Sie dies im
Hauptmenüpunkt Configuration bei der jeweiligen Achse korrigieren. Wiederholen Sie
diesen Vorgang, bis die gefahrenen Werte mit den gemessenen Werten für alle drei
Grundachsen übereinstimmen.
20.02.14
Seite 19 / 49
