Betriebsanleitung für 3D-Drucker von 2Printbeta

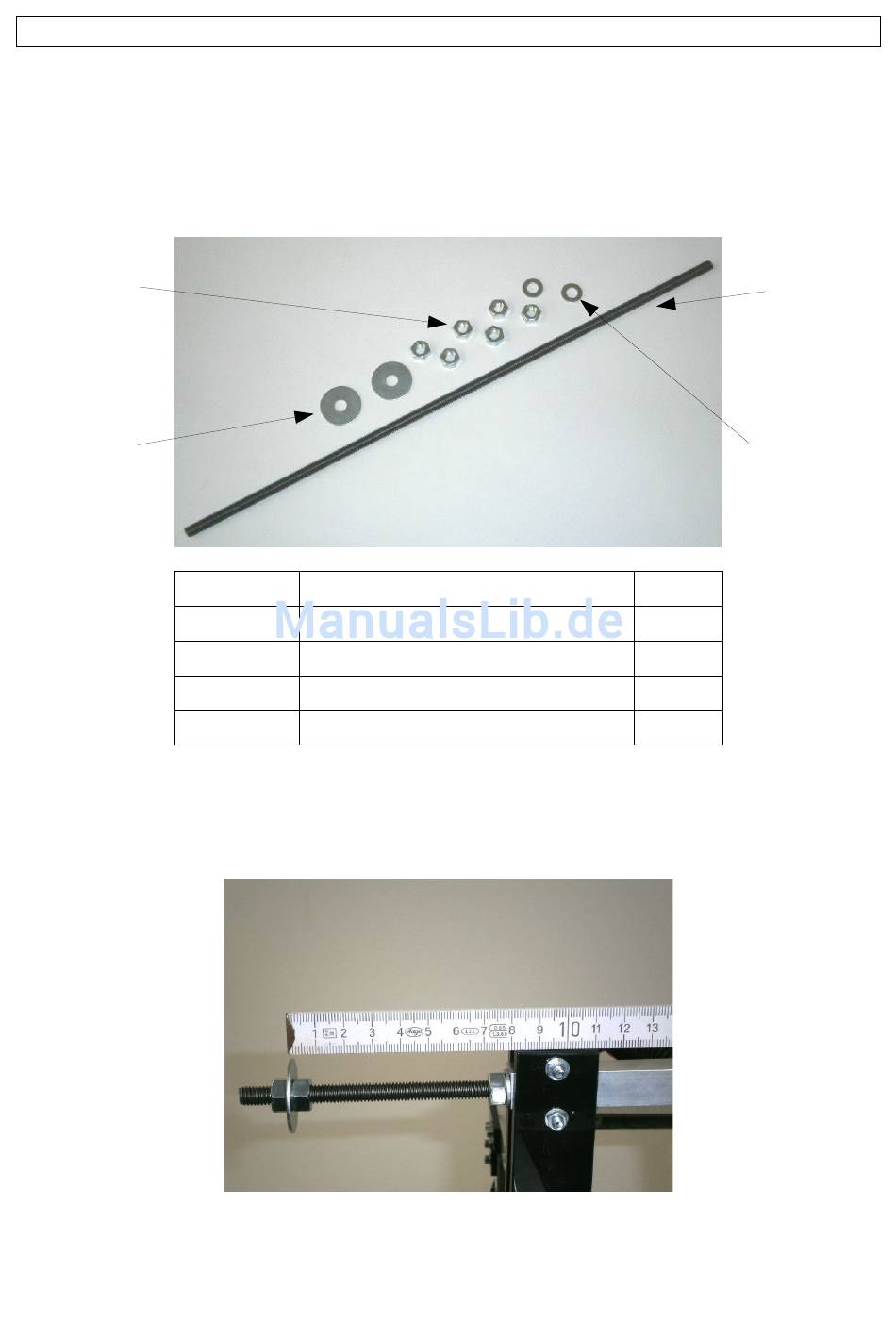

5.3 Montage des Filamentrollen-Halters
Für die praktische Verwendung der Filamentrollen kann die Gewindestange in den Griff des
Druckers eingeschraubt werden. Folgendes Material liegt dafür dem Drucker bei.
POS2
POS3
Befestigen Sie zunächst die Gewindestange mittig mit zwei Muttern (POS2) und zwei kleinen
Scheiben (POS4) im Griff des Druckers. Schrauben Sie nun auf beiden Seiten eine Mutter auf und
kontern Sie mit einer Gegenmutter die großen Unterlegscheiben im Abstand der Breite Ihrer
Filamentrollen.
Bezeichner
POS1
POS2
POS3
Unterlegscheibe M8, groß
POS4
Unterlegscheibe M8, klein
Beschreibung
Gewindestange M8
Mutter M8
20.02.14
POS1
POS4
Anzahl
1
6
2
2
Seite 11 / 49
