Betriebsanleitung für 3D-Drucker von 2Printbeta
5.11 Prüfung der Fahrtrichtungen
Prüfen Sie anhand des Menüpunktes „Manual Move", ob die entsprechenden Motor-
•
Richtungen stimmen.
Rechtsdrehung → Positive Richtung.
•
Linksdrehung → Negative Richtung.
•
Verwenden Sie das Programm „Echinus Config.exe" zur Einstellung der Fahrtrichtungen.
•
Sollte eine Achse sich nicht bewegen oder eine Achse mit einer anderen vertauscht sein,
•
lesen Sie bitte die aufgeführten Troubleshooting Hinweise auf den letzten Seiten (Kapitel
10) durch.

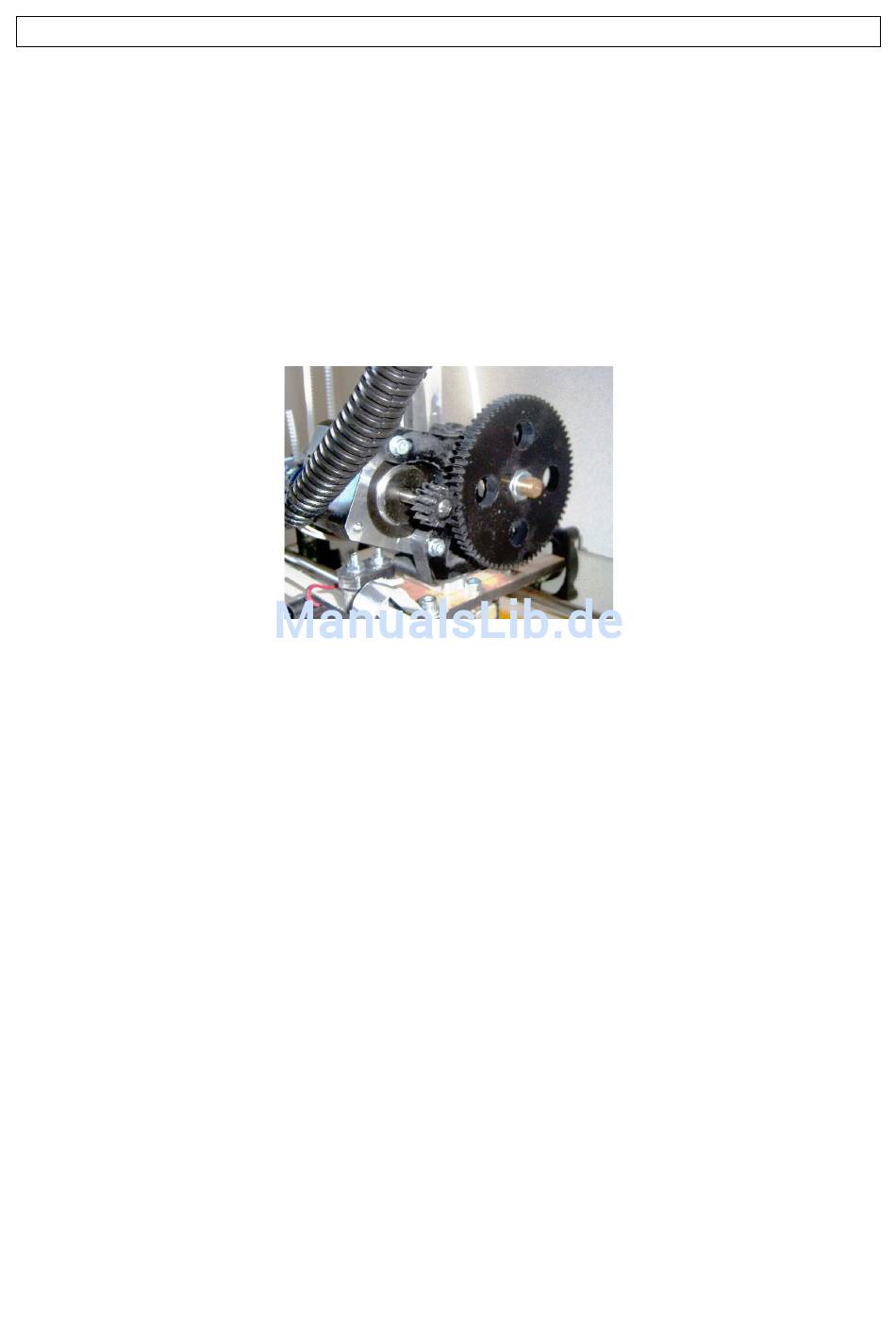

Lassen Sie die Extruder ohne Kunststoff extrudieren. Prüfen Sie dabei, in welche Richtung
•
sich die Extruder drehen und ob so Kunststoff eingezogen werden könnte. Das große
Zahnrad der Extruder dreht sich dabei im Uhrzeigersinn. Sollte sich dabei ein Extruder in
die falsche Richtung bewegen, so korrigieren Sie dies im Konfigurationsmenü.
5.12 Prüfen der Homing Position
Sobald sich alle Grundachsen und die Extruder korrekt bewegen, sollten nochmals die
•
Endstops geprüft werden. Dazu fahren Sie langsam und vorsichtig in die entsprechenden
Endstops ein und prüfen mittels der LED, ob die Endstops auslösen und ob die Bewegungen
richtig blockiert werden.
Nach diesem Schritt und unter Beachtung des Kapitels 5.14 können Sie die „Homing"
•
Funktionen aus dem Menü verwenden.
20.02.14
Seite 17 / 49
