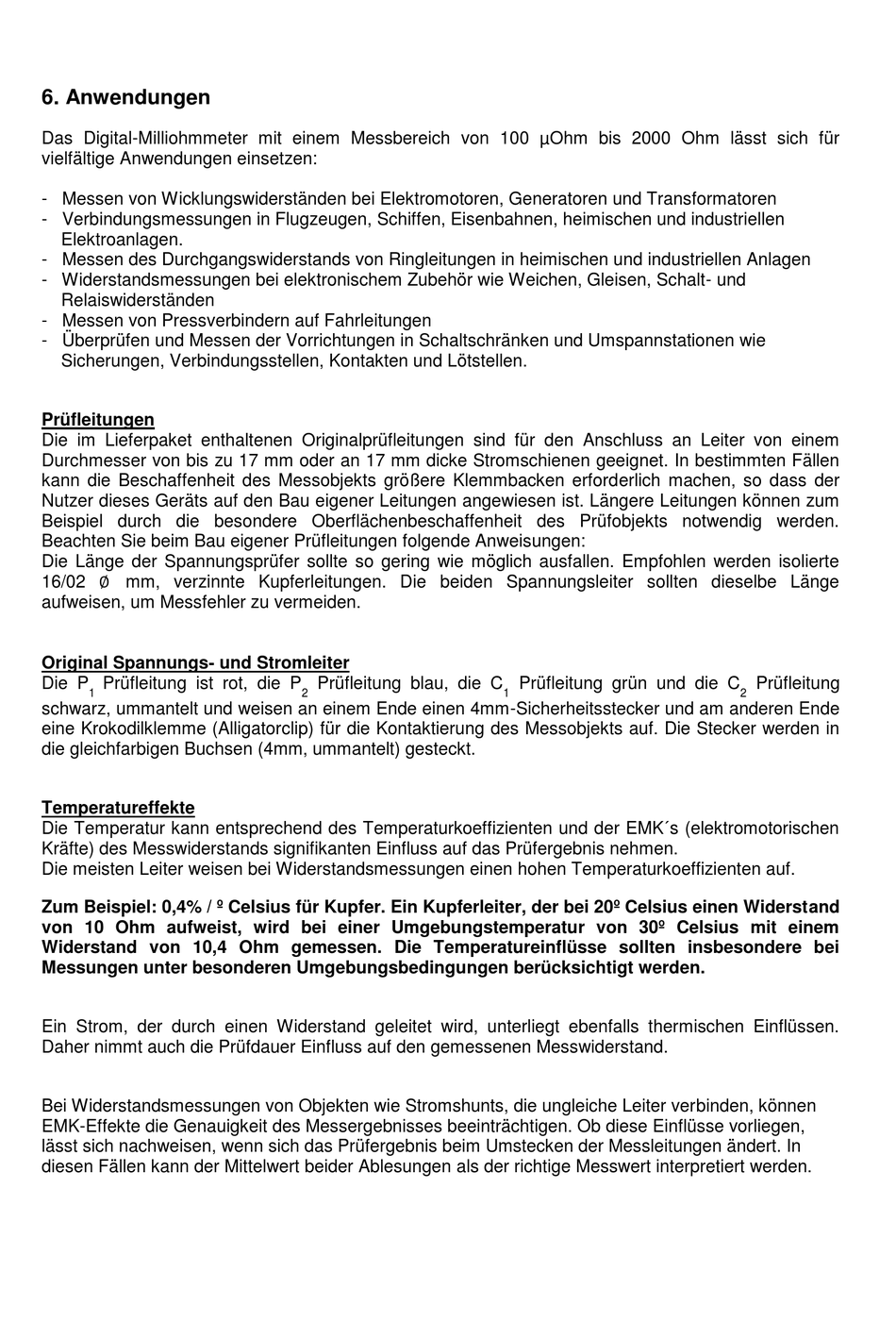

6. Anwendungen
Das Digital-Milliohmmeter mit einem Messbereich von 100 µOhm bis 2000 Ohm lässt sich für
vielfältige Anwendungen einsetzen:
- Messen von Wicklungswiderständen bei Elektromotoren, Generatoren und Transformatoren
- Verbindungsmessungen in Flugzeugen, Schiffen, Eisenbahnen, heimischen und industriellen
Elektroanlagen.
- Messen des Durchgangswiderstands von Ringleitungen in heimischen und industriellen Anlagen
- Widerstandsmessungen bei elektronischem Zubehör wie Weichen, Gleisen, Schalt- und
Relaiswiderständen
- Messen von Pressverbindern auf Fahrleitungen
- Überprüfen und Messen der Vorrichtungen in Schaltschränken und Umspannstationen wie
Sicherungen, Verbindungsstellen, Kontakten und Lötstellen.
Prüfleitungen
Die im Lieferpaket enthaltenen Originalprüfleitungen sind für den Anschluss an Leiter von einem
Durchmesser von bis zu 17 mm oder an 17 mm dicke Stromschienen geeignet. In bestimmten Fällen
kann die Beschaffenheit des Messobjekts größere Klemmbacken erforderlich machen, so dass der
Nutzer dieses Geräts auf den Bau eigener Leitungen angewiesen ist. Längere Leitungen können zum
Beispiel durch die besondere Oberflächenbeschaffenheit des Prüfobjekts notwendig werden.
Beachten Sie beim Bau eigener Prüfleitungen folgende Anweisungen:
Die Länge der Spannungsprüfer sollte so gering wie möglich ausfallen. Empfohlen werden isolierte
16/02 ∅ mm, verzinnte Kupferleitungen. Die beiden Spannungsleiter sollten dieselbe Länge
aufweisen, um Messfehler zu vermeiden.
Original Spannungs- und Stromleiter
Die P
Prüfleitung ist rot, die P
1
schwarz, ummantelt und weisen an einem Ende einen 4mm-Sicherheitsstecker und am anderen Ende
eine Krokodilklemme (Alligatorclip) für die Kontaktierung des Messobjekts auf. Die Stecker werden in
die gleichfarbigen Buchsen (4mm, ummantelt) gesteckt.
Temperatureffekte
Die Temperatur kann entsprechend des Temperaturkoeffizienten und der EMK´s (elektromotorischen
Kräfte) des Messwiderstands signifikanten Einfluss auf das Prüfergebnis nehmen.
Die meisten Leiter weisen bei Widerstandsmessungen einen hohen Temperaturkoeffizienten auf.
Zum Beispiel: 0,4% / º Celsius für Kupfer. Ein Kupferleiter, der bei 20º Celsius einen Widerstand
von 10 Ohm aufweist, wird bei einer Umgebungstemperatur von 30º Celsius mit einem
Widerstand von 10,4 Ohm gemessen. Die Temperatureinflüsse sollten insbesondere bei
Messungen unter besonderen Umgebungsbedingungen berücksichtigt werden.
Ein Strom, der durch einen Widerstand geleitet wird, unterliegt ebenfalls thermischen Einflüssen.
Daher nimmt auch die Prüfdauer Einfluss auf den gemessenen Messwiderstand.
Bei Widerstandsmessungen von Objekten wie Stromshunts, die ungleiche Leiter verbinden, können
EMK-Effekte die Genauigkeit des Messergebnisses beeinträchtigen. Ob diese Einflüsse vorliegen,
lässt sich nachweisen, wenn sich das Prüfergebnis beim Umstecken der Messleitungen ändert. In
diesen Fällen kann der Mittelwert beider Ablesungen als der richtige Messwert interpretiert werden.
Prüfleitung blau, die C
2
Prüfleitung grün und die C
1
Prüfleitung
2
