SySTEMINSTALLATIoN
Anschluss des Pro-c Steuergeräts (Pc-Serie)
Für den Anschluss an das modulare Pro-C Steuergerät der PC-Serie
montieren Sie das Solar-Sync-Modul neben das Steuergerätgehäuse
an die Wand. Rechts am Gehäuse des Steuergeräts befindet sich
ein zusätzlicher Ausschnitt zur Durchführung der Solar-Sync-Kabel
durch die Gehäusewand.
1. Verbinden Sie das rote Kabel des ET-Moduls mit dem Anschluss
AC1 des Steuergeräts.
2. Verbinden Sie das weiße Kabel des ET-Moduls mit dem
Anschluss AC2 des Steuergeräts.
3. Verbinden Sie das blaue Kabel des ET-Moduls mit dem
REM-Anschluss des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden
SEN-Anschlüssen des Steuergeräts.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen
SEN-Anschluss.

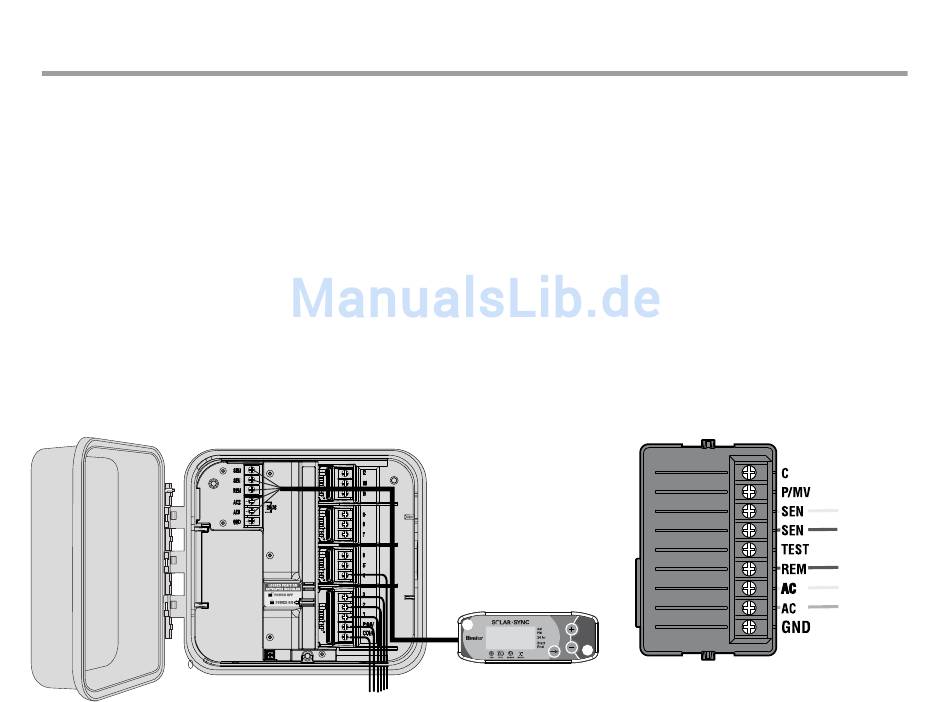

Pro-c Steuergerät
Anschluss des Icc-Steuergeräts
1. Verbinden Sie das rote Kabel des ET-Moduls mit dem untersten
der Anschlüsse am Strommodul mit „AC"-Anschluss auf der
Anschlussleiste des ICC Strommoduls.
2. Verbinden Sie das weiße Kabel des ET-Moduls mit dem oberen
der beiden „AC"-Anschlüsse auf der Anschlussleiste des ICC
Strommoduls.
3. Verbinden Sie das blaue Kabel des ET-Moduls mit dem An-
schluss im Steuergerät mit der Beschriftung REM.
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-An-
schlüssen.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-
Anschluss.
Icc-Anschlussleiste
®
Gelb
Orange
Blau
Weiß
Rot
7
