SySTEMINSTALLATIoN
S1
S1
S2
S2
C
C
GND
AC1
AC2
REM
C
P/MV
Blue
White
Red
8
I-core-Steuergerät

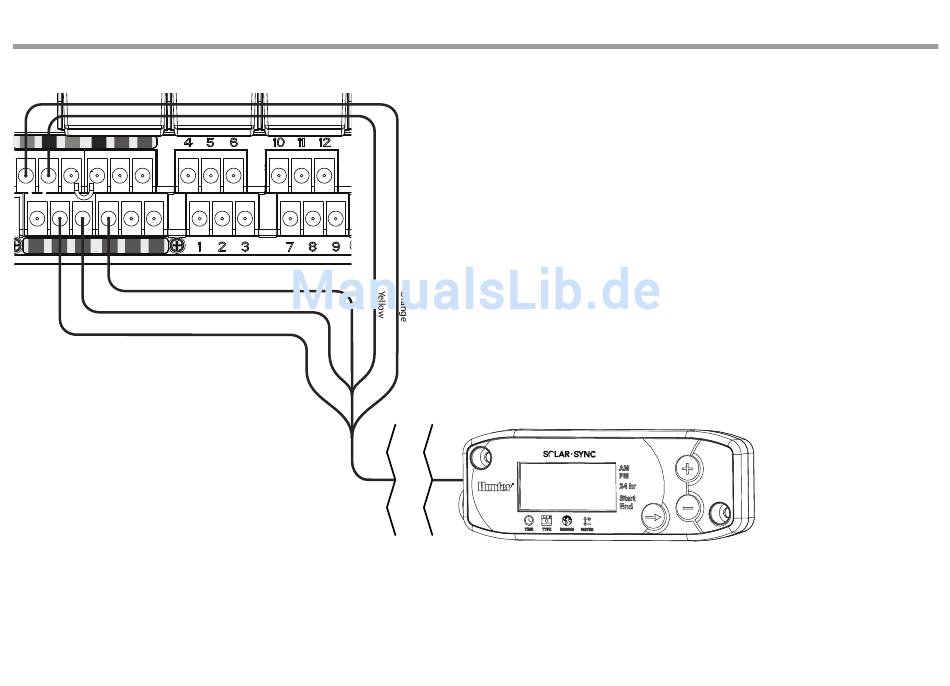

1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem
Anschluss AC1 des Steuergeräts.
2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem
Anschluss AC2 des Steuergeräts.
3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem
Anschluss REM des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden
SEN-Anschlüssen.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen
SEN-Anschluss.
Solar Sync Modul
SOLAR SYNC Module
