Hunter Solar Sync Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Solar Sync:
- Bedienungsanleitung (28 Seiten) ,
- Benutzerhandbuch (20 Seiten) ,
- Handbuch (16 Seiten)
Verwandte Anleitungen für Hunter Solar Sync
Inhaltszusammenfassung für Hunter Solar Sync

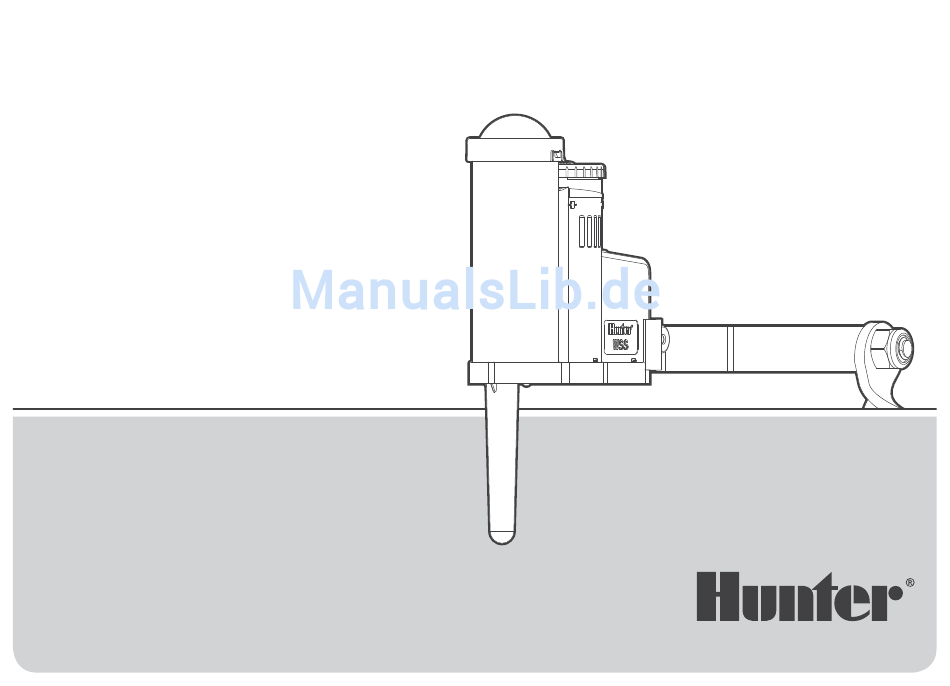

- Seite 1 Solar Sync ® BEDIENUNGSANLEITUNG Solar Sync ET-Sensor Kabelgebundene und kabellose Solar Sync Sensoren Evapotranspirationssensor für kompatible Steuergeräte von Hunter...
-
Seite 2: Einführung
Einführung Solar Sync ist ein Sensorsystem, das an kompatible Das Ergebnis ist ein neues, wassereffizientes Steuergeräte von Hunter angeschlossen wird und Beregnungsprodukt, das sowohl Wasser spart, als auch automatisch die gesteuerte Bewässerung an die sich für gesündere Pflanzen sorgt. Sie programmieren Ihr ändernden lokalen klimatischen Bedingungen anpasst. -
Seite 3: Inhaltsverzeichnis
..Umgehen des Sensors Abmessungen Verkabelung von System und Steuergerät FCC-Hinweis und Erklärung der Übereinstimmung mit den ..europäischen Richtlinien X-Core mit kabelgebundenem Solar Sync ..X-Core mit kabellosem Solar Sync ..FCC-Hinweis: ..Pro-C mit kabelgebundenem Solar Sync .. -
Seite 4: Systemübersicht Und Bedienung
Systemübersicht und Bedienung Das Solar Sync-System wird einfach an ein beliebiges Bedingungen verlieren und die durch die Bewässerung kompatibles Bewässerungssteuergerät von Hunter ersetzt werden muss. Zudem verfügt der Solar Sync angeschlossen (Angaben über die Kompatibilität finden Sensor über einen Hunter Rain-Clik Regensensor, die das Sie im Benutzerhandbuch oder der Anwendungshilfe des Bewässerungssystem bei Regen automatisch abschaltet... -
Seite 5: Systeminstallation
Systeminstallation Auswahl des Sensor-Standorts Montieren Sie den Solar Sync Sensor unter Verwendung der Hinweis mitgelieferten Schrauben auf jeder beliebigen Oberfläche, Platzieren Sie den Solar Sync an einem Ort, auf der er Sonne und Regen voll ausgesetzt ist, sich jedoch an dem er der prallen Sonne ausgesetzt ist. -
Seite 6: Solar Sync Systemkomponenten
Außerdem schaltet der eingebaute Temperaturfühler das System bei Frost ab. Bei ca. 3°C (37°F) und darunter gibt das Solar Sync Modul dem Steuergerät die Anweisung abzuschalten. Die Anzeige "Sensor aus" erscheint am Steuergerät, wenn der Sensor aktiv ist. Steigt die Temperatur über 3°C (37°F), wird die automatische... - Seite 7 Systemkomponenten Systemkomponenten Systemkomponenten Der kabellose Solar Sync verfügt über eine nach unten Der Solar Sync Empfänger ist so konzipiert, dass er gerichtete Antenne, die mit dem Empfänger kommuniziert. an der Wand neben dem Steuergerät oder in einer vorgestanzten ausbrechbaren Durchführungen im Gehäuse des Steuergeräts befestigt werden kann.
-
Seite 8: Installieren Des Sensors
Systeminstallation Installieren des Sensors Installieren des Empfängers Der Solar Sync Sensor kann über die Wandklammer- oder Der Solar Sync Empfänger (A) kann entweder mit der Rinnenmontage befestigt werden. Verwenden Sie die Wandklemme (C) an der Wand oder in einer vorgestanzten beigefügten Schrauben, um den Solar Sync Sensor mit der... -
Seite 9: Warten Des Sensors
Systeminstallation Warten des Sensors Umgehen des Sensors Der Solar Sync Sensor wurde für den Betrieb im Wenn der Regensensor oder der Frostsensor den Außenbereich entwickelt, muss jedoch sauber gehalten Betrieb des Systems verhindert, wird SENSOR AUS am werden, damit er korrekt funktioniert. Es wird empfohlen, Display des Steuergeräts angezeigt. -
Seite 10: Verkabelung Von System Und Steuergerät
Kompatibles System: WSS-SEN Das X-Core Steuergerät verfügt über eine integrierte Das X-Core Steuergerät verfügt über eine integrierte Solar Solar Sync Steuerung, daher muss lediglich der Sensor Sync Steuerung, daher muss lediglich der Empfänger an die Sensorklemmen im Steuergerät angeschlossen an die Sensorklemmen im Steuergerät angeschlossen werden. -
Seite 11: Pro-C Mit Kabelgebundenem Solar Sync
Die modulare Version des Pro-C Steuergeräts verfügt über über eine integrierte Solar Sync Steuerung, daher muss eine integrierte Solar Sync Steuerung, daher muss lediglich der lediglich der Sensor an die Sensorklemmen im Steuergerät Empfänger an die Sensorklemmen im Steuergerät angeschlos- angeschlossen werden. -
Seite 12: I-Core Mit Kabelgebundenem Solar Sync
Verkabelung von System und Steuergerät I-Core mit kabelgebundenem Solar Sync I-Core mit kabellosem Solar Sync Kompatibles System: SOLAR-SYNC Kompatibles System: WSS Das I-Core Steuergerät verfügt über eine integrierte Solar Das I-Core Steuergerät verfügt über eine integrierte Solar Sync Steuerung, daher muss lediglich der Sensor an die Sync Steuerung, daher muss lediglich der Empfänger an die... -
Seite 13: Acc Mit Kabelgebundenem Solar Sync
Verkabelung von System und Steuergerät ACC mit kabelgebundenem Solar Sync ACC mit kabellosem Solar Sync Kompatibles System: SOLAR-SYNC-SEN Kompatibles System: WSS-SEN Das ACC Steuergerät verfügt über eine integrierte Solar Das ACC Steuergerät verfügt über eine integrierte Solar Sync Steuerung, daher muss lediglich der Sensor an die Sync Steuerung, daher muss lediglich der Empfänger an die... -
Seite 14: Setup Und Programmierung
Programmieren des Steuergeräts Einstellungen vornehmen Programmieren Sie Ihr Hunter Steuergerät wie im Nach dem Programmieren des Solar Sync Steuergeräts ist Benutzerhandbuch angegeben. Geben Sie beim Einstellen es empfehlenswert, einige Tage zu warten, bis das Gerät die der Laufzeiten der Stationen die Zeit ein, die normalerweise entsprechenden Sonnen- und Temperaturdaten gesammelt für die Bewässerungsphase im Hochsommer programmiert... - Seite 15 Bewässerungsleistung zu erzielen. Saisonale Anpassung zu groß – Vergewissern Sie sich, dass der Drehschalter des Steuergeräts auf Das Solar Sync System kann für einen bestimmten BETRIEB eingestellt ist. Verringern Sie den Wert auf Standort einfach durch Anpassung der Regions- und/ der Skala der Bewässerungseinstellung (Voreinstel-...
-
Seite 16: Kalibrier- Und Einrichtungszeitraum
Kalibrier- und Einrichtungszeitraum Anhand der nachfolgenden Tabelle können Sie den Regionstyp bestimmen, in dem Sie leben. Es gibt grundsätzlich vier ET-Regionen, die jeweils genau beschrieben und für die die typischen ET- und Temperatureigenschaften angegeben sind. Es wird empfohlen, die Region am besten anhand der durchschnittlichen ET im Juli oder der ET im Hochsommer zu wählen. -
Seite 17: Stationslaufzeiten
Kalibrier- und Einrichtungszeitraum Stationslaufzeiten Es ist wichtig zu wissen, dass Solar Sync die saisonale Anpassung am Steuergerät global regelt. Dies bedeutet, dass alle Stationslaufzeiten um den angezeigten Prozentsatz der saisonalen Anpassung geändert werden. Beim Programmieren des Steuergeräts sollten Sie die Laufzeiten eingeben, die den Bewässerungszeitplänen zu Spitzenzeiten... -
Seite 18: Spezifikationen Und Abmessungen
Spezifikationen und Abmessungen Kompatibilität des Steuergeräts Abmessungen Solar Sync wurde zur Verwendung mit den Hunter- Kabelgebundener Solar Sync Sensor: Steuergeräten der Serien X-Core, Pro-C und ACC entwickelt. • 7,6 cm H x 21 cm B x 2,5 cm T (3" H x 8¼" B x 1" T) -
Seite 19: Fcc-Hinweis Und Erklärung Der Übereinstimmung Mit Den Europäischen Richtlinien
Geräte der Klasse B entsprechend Teil 15 der FCC-Vor- Hunter Industries erklärt, dass der Bewässerungssensor schriften ein. Diese Grenzwerte bieten einen ausreichenden Solar Sync den Normen der europäischen EMV-Richtlinie Schutz gegen Funkstörungen bei Installation in Wohnbe- 87/336/EEC und Niederspannungsrichtlinie 73/23/EEC reichen. - Seite 20 Der Erfolg unserer Kunden ist unser Ziel. Wir integrieren unsere Leidenschaft für Innovation und Technik in alle unsere Produkte und haben uns dazu verpflichtet, unseren Kunden den bestmöglichen Support zu bieten, damit wir Sie weiterhin in der Hunter Familie Willkommen heißen dürfen. Gregory R. Hunter, President of Hunter Industries HUNTER INDUSTRIES INCORPORATED | Built on Innovation®...
