SySTEMINSTALLATIoN
Anschluss des Pro-c-Steuergeräts (Pcc-Serie)
Die PCC-Serie des PRO-C ist dafür konzipiert, dass das Solar-Sync-Modul im Inneren des Steuergerätgehäuses installiert werden kann.

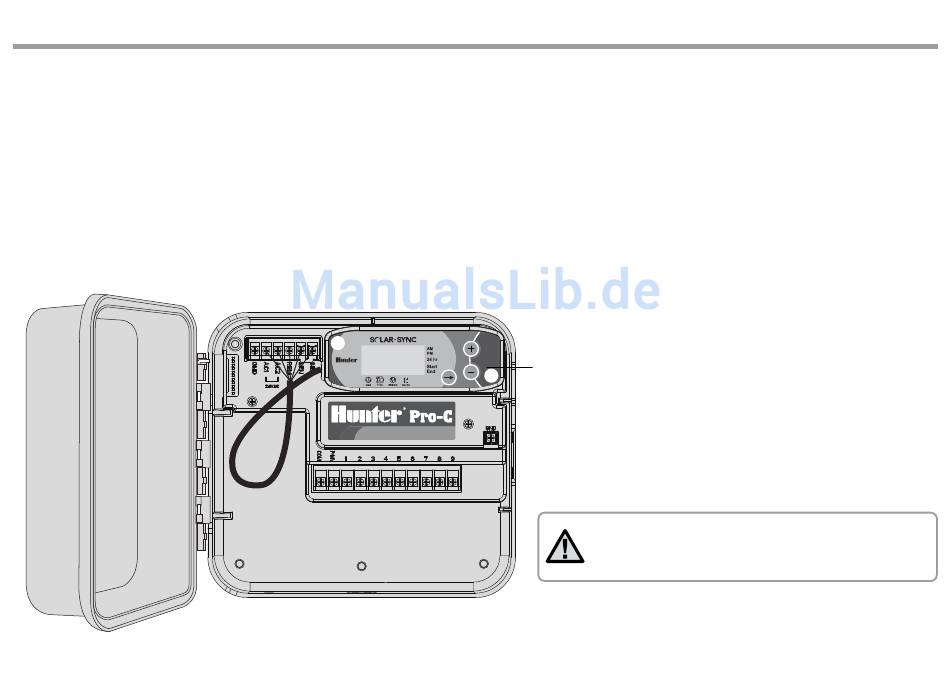

Verwenden Sie die beiden mitgelieferten Schrauben, um das Modul wie in der Abbildung gezeigt zu montieren.
1. Verbinden Sie das rote Kabel des ET-Moduls mit dem Anschluss AC1 des Steuergeräts.
2. Verbinden Sie das weiße Kabel des ET-Moduls mit dem Anschluss AC2 des Steuergeräts.
3. Verbinden Sie das blaue Kabel des ET-Moduls mit dem REM-Anschluss des Steuergeräts.
4. Entfernen Sie die flache Metallbrücke von den beiden SEN-Anschlüssen des Steuergeräts.
5. Verbinden Sie das gelbe Kabel mit einem der SEN-Anschlüsse.
6. Verbinden Sie das orangefarbene Kabel mit dem anderen SEN-Anschluss.
6
®
P C C S E R I E S
Steuergerät verbindungen
SEN: Orange REM: Blau
SEN: Gelb AC2: Weiß
AC1: Rot
Solar-Sync-Modul
Pro-c-Pcc-Steuergerät
Hinweis: Im Inneren der Steuergeräte der Serie
Pro-C-PCC befinden sich Vorrichtungen zur
Montage des Solar-Sync-Moduls.
