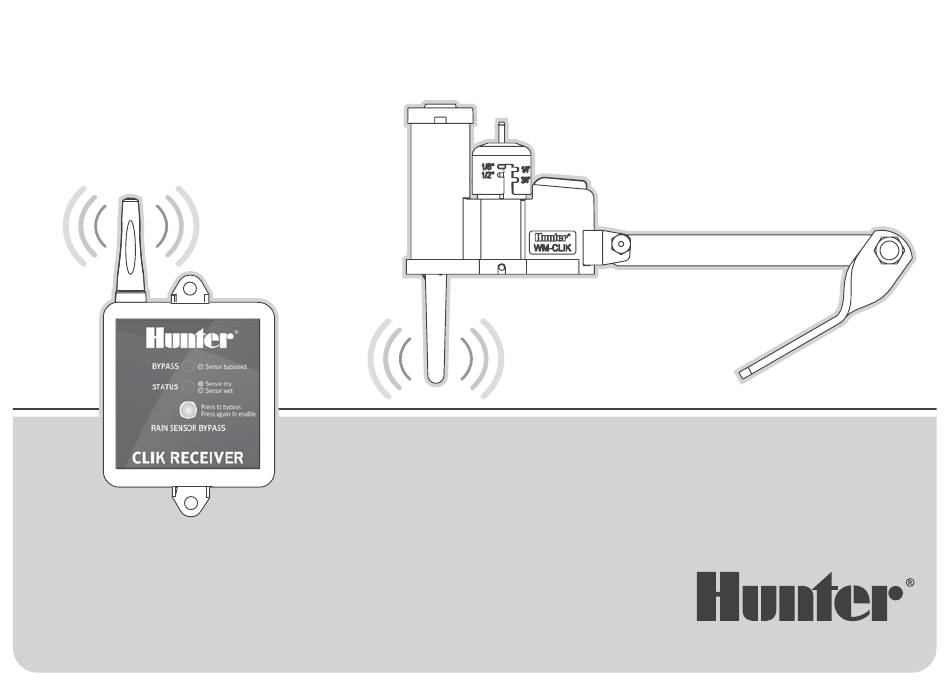

- Seite 1 Wireless Mini-Clik -Sensor ™ BEDIENUNGSANLEITUNG Wireless Mini-Clik Sensor Zur Verwendung mit Wireless Mini-Clik Rain/Freeze Sensor...
-
Seite 2: Einleitung
Einleitung In den meisten Installationen funktioniert Hauptvorteile der Wireless Mini-Clik-Sensor als Schalter, 1. Kabelloser Betrieb: Bis zu 243 m – Keine Verkabelung um bei Niederschlag die Stromzufuhr zu den zwischen dem Regensensor und dem Steuergerät Magnetventilen des Bewässerungssystems erforderlich. zu unterbrechen. 2. Optionale Quick Response™: Innovative Technologie, die das Bewässerungssystem sofort abschaltet und... - Seite 3 Wireless Mini-Clik – Komponenten Wireless Mini-Clik-Sensor ➊ 1. Spindel für manuelle Tests – Prüfen Sie den einwandfreien Betrieb Ihres Sensors, indem Sie die Spindel gedrückt halten. ➋ 2. Lüftungskappe und Spindel: Dient zur Einstellung der Dauer bis zum Zurücksetzen oder der Trocknungszeit für den Sensor.
- Seite 4 Sensorklemmen des Steuergeräts oder an das ➐ Gelber Draht zur Massekabel der Ventile in Reihe angeschlossen. 24-VAC-Stromversorgung • Blaue/weiße Kabel: Für normal geschlossene Sensoranwendungen (Hunter-Steuergeräte). Blau Blaue/weiße Drähte zu den normal geschlossenen • Blau/orange Kabel: Für normal offene Weiß...
-
Seite 5: Montage Des Empfängers
Montage des Empfängers Anschluss des Empfängers an Hunter-Steuergeräte X2™ und X-Core™ ACC2 Pro-HC 1. Entfernen Sie die Sensorbrücke von den beiden SEN1 – + SEN1 SEN2 – SEN-Anschlüssen im Steuergerät. + SEN2 24VAC SEN3 – + SEN3 2. Schließen Sie die beiden gelben Kabel an die 24-VAC-Anschlüsse an. - Seite 6 Montage des Empfängers Anschluss des Empfängers an Steuergeräte anderer Hersteller: Sensor normal geschlossen 1. Schließen Sie die beiden gelben Kabel an die 24-VAC-Anschlüsse an. 2. Schließen Sie das blaue und das weiße Kabel P/MV AC an die Sensorklemmen (falls vorhanden) oder an das Massekabel der Ventile in Reihe an.
-
Seite 7: Montage Des Sensors
Montage des Sensors Standardmontage Rinnenmontage Befestigen Sie den Sender mit den beiliegenden Mithilfe der mitgelieferten Halterung für die Schrauben an einer Stelle, die normalem Niederschlag Rinnenmontage des Sensors (SGM) kann der Sender direkt ausgesetzt ist, aber nicht dem Sprühregen der an dem Rand einer Rinne befestigt werden. -
Seite 8: Einstellungen Und Betrieb
Einstellungen und Betrieb Tipps zur Anbringung des Sensors Betrieb des Empfängers • Wählen Sie als Montageort am besten eine Haus- oder Der Empfänger verfügt über zwei LED-Leuchten, Gebäudewand. Je näher sich der Sender am Empfänger die den Zustand des Systems anzeigen. befindet, desto besser ist der Empfang. - Seite 9 Einstellungen und Betrieb Betrieb des Senders Hinweis: Der Wireless Mini-Clik Sensor verhindert den Start oder Sobald die gewünschte Niederschlagsmenge unterbricht den Betrieb des Bewässerungssystems nach eingestellt ist, sollten diese Einstellungen für die Niederschlagsmengen von 3 mm, 8 mm, 13 mm oder 19 mm. gesamte Lebensdauer des Sensors beibehalten Zur Einstellung auf die gewünschte Abschaltmenge, drehen werden, da sich die hygroskopischen Scheiben...
- Seite 10 Einstellungen und Betrieb Optionale Quick-Response-Funktion Umgehen des Sensors Quick Response schaltet das System bei Regen sofort Der Sensor kann über die Bypass-Funktion am Empfänger ab. Zur Verwendung dieser Funktion öffnen Sie die umgangen werden. Drücken Sie die Taste SENSOR- Gummiabdeckung, damit Regen auf die Quick Response- BYPASS am Empfänger, um den Sensor zu umgehen.
- Seite 11 Einstellungen und Betrieb Einstellung der Senderadresse am Empfänger Jeder Sender wird mit einer eigenen Adresse hergestellt. Ein Empfänger muss die Adresse anlernen, um mit diesem Sender zu funktionieren. Diese Schritte sind nur erforderlich, wenn Sender und Empfänger separat erworben werden oder die Kommunikation wiederhergestellt werden muss.
-
Seite 12: Batterielebensdauer
Für Hilfe SCANNEN • Überprüfen Sie den Zustand der Batterie im Sensor. • Prüfen Sie, ob sich im Bereich der Sensor- oder Empfängerantenne irgendwelche Hindernisse befinden. • Setzen Sie die Kommunikationsadresse zwischen hunter.help/miniclik Sender und Empfänger zurück (siehe Seite 11). -
Seite 13: Ersatzteile Und Optionales Zubehör
Schutzvorrichtung zur Montage auf flachem 10023900SP Wireless Mini-Clik – Abdeckung für Untergrund oder Schnellabschaltung an Pfählen (Sensor 439700 Halterung separat erhältlich) Sensor-Rinnenmontage WM-CLIK-R Empfängermontage WR-Guard Vandalismus- beständige 231300SP Gummiabdeckung des Empfängers Funkempfänger- Schutzvorrichtung zur Montage auf Standfüßen (Empfänger separat erhältlich) hunter.info/FindADealer... - Seite 14 Funkübertragungen auftreten. Es ist dennoch nicht Betriebszulassung des Benutzers führen. Bei weiteren Fragen ausgeschlossen, dass einzelne Installationen in Ausnahmefällen können Sie sich auch an einen Vertreter von Hunter Industries Funkstörungen verursachen. Falls dieses Gerät Funk- oder Inc. oder einen erfahrenen Radio-/Fernsehtechniker wenden.
- Seite 15 Hinweise ISED (Innovation, Science and Economic Development Canada) Konformität Hiermit erklärt Hunter Industries, Dieses Gerät enthält einen oder mehrere lizenzfreie dass die Funkgerätetypen WM-CLIK-TR Sender/Empfänger, welche die Anforderungen der „Radio mit der Richtlinie 2014/53/EU übereinstimmen. Standards Specification“ von „Innovation, Science and Der vollständige Text der EU-Konformitätserklärung ist...
- Seite 16 HUNTER INDUSTRIES | Built on Innovation® 1940 Diamond Street, San Marcos, CA 92078 USA hunterindustries.com © 2023 Hunter Industries Inc. Hunter, das Hunter-Logo und alle anderen Marken sind Eigentum von Hunter Industries und sind in den USA und anderen Ländern eingetragen. Bitte recyceln Sie.
