Hunter MINI-CLIK Installationskarte

MINI-CLIK REGENSENSOR
TM
INSTALLATIONSKARTE
EINLEITUNG
In den meisten Installationen funktioniert der Mini-Clik Sensor als
Schalter, um bei Niederschlag die Stromzufuhr zu den Magnetventilen des
Bewässerungssystems zu unterbrechen. So wird der Bewässerungszeitplan
wie programmiert fortgesetzt, ohne dass die Ventile für den
Wasserdurchfluss geöffnet werden. Nachdem Mini-Clik ausreichend
getrocknet ist, schließt sich der Schalter wieder und der normale Betrieb
wird fortgesetzt.
Am Mini-Clik ist ein 8 m langes Kabel mit zwei blauen Adern befestigt.
Die Adern werden mit den SEN Klemmen oder den SEN und SEN COM
Klemmen des Steuergeräts verdrahtet. Welche Ader an welcher Klemme
verdrahtet wird, spielt dabei keine Rolle (Abb. 1). Entfernen Sie die Brücke
zwischen den beiden SEN Klemmen.
24VAC REM SEN C
X2 oder X-CORE PRO-C
TM TM
PRO-HC ICC2
S1 S1 S2 S2 C C SEN4
GND AC1 AC2 REM C P/MV SEN4
I-CORE ACC
TM

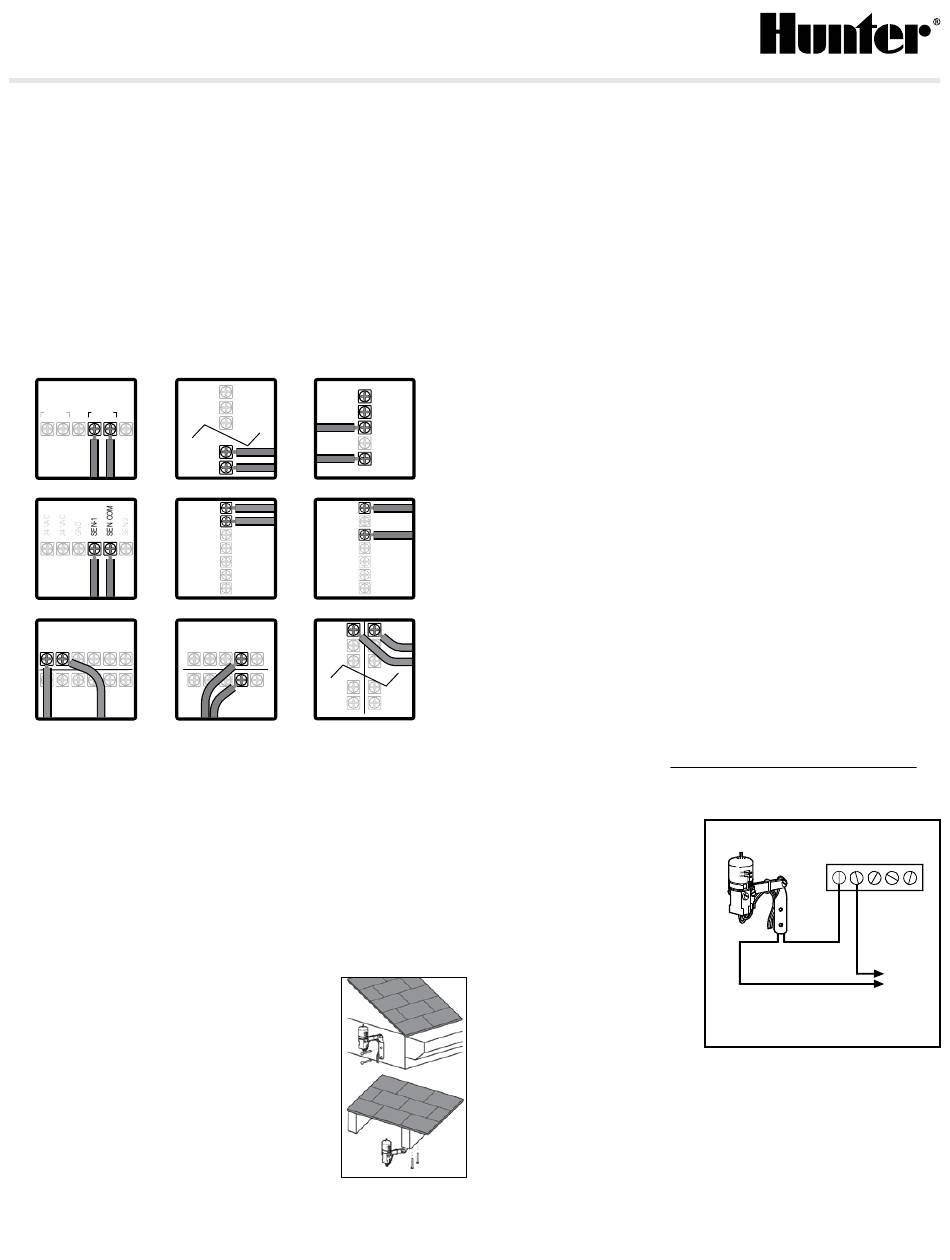

Abbildung 1
Hinweis: Bei Hydrawise -Steuergeräten müssen Sie die Installation
®
abschließen, indem Sie den Sensor in Ihrem Hydrawise-Account
konfigurieren.
Das Modell zur Rohrmontage Mini-Clik-C weicht wie folgt vom Standard-
modell ab: Die Befestigungsplatte aus Aluminium wird durch einen Deckel
mit 1/ 2" Gewinde ersetzt. Somit liegen die Kabel vollständig innerhalb des
Rohres. Wenn die lokalen Vorschriften es erlauben, können Rohrleitungen
aus PVC ebenso verwendet werden wie Kabelschutzrohre.
Montage
Standardmodelle
Befestigen Sie unter Verwendung der zur Verfügung
gestellten Schrauben den Mini-Clik auf einer
dem Niederschlag ausgesetzten Oberfläche,
allerdings nicht im Weg des Sprühregens der
Beregnungsanlage. Die Schalterabdeckung muss
in aufrechter Position angebracht werden (siehe
Abb. 2), wobei allerdings die Schwenkplatte zur
Befestigung auf jeder beliebigen gewinkelten
Oberfläche hin- und herbewegt werden
kann. Lockern Sie vor dem Schwenken der Befestigungsplatte die
Sicherungsmutter und Schraube und ziehen Sie dann beide wieder fest.
AC2
AC1
GND
SEN
SEN
oder HPC HC
TM
SEN SEN 1
SEN SEN 2
TEST SEN C
REM REM
24VAC 24VAC
24VAC 24VAC
GND GND
HCC
+ SEN1
+ + + +
24
+ SEN2
SEN3 SEN2 SEN1 VAC
+ SEN3
P/MV3
– – – –
SEN3 SEN2 SEN1 COM
24VAC
ACC2
Abbildung 2
Für das Modell Mini-Clik-C: Das Leitungsrohr dient gleichzeitig als
Halterung. Platzieren und befestigen Sie das Rohr so, dass der Sensor
so angebracht werden kann wie in der Anleitung für das Standardmodell
beschrieben. Stellen Sie sicher, dass das Rohr ausreichend stabil
befestigt ist.
Hilfreiche Tipps für die Befestigung
A. Bei der Suche nach einem geeigneten Standort (z.B. an der Seite
eines Gebäudes oder an einem Pfosten) gilt: Je näher der Mini-Clik am
Steuergerät ist, desto kürzer ist die Leitungsführung. Dadurch wird das
Risiko von Kabelbrüchen minimiert.
B. Der ideale Befestigungsort ist nicht immer der praktischste. Für den
Fall, dass Sie für die Montage beispielsweise eine niedrigere Stelle statt
einer bevorzugten höheren Stelle wählen müssen, weisen wir Sie darauf
24V
24V
hin, dass der Mini-Clik auch funktionieren wird, wenn er wenig
SENSOR 1
Niederschlag abbekommt – die Messung wird lediglich nicht so
SENSOR 2
präzise ausfallen.
COMMON
C. Wie im Abschnitt „Betrieb" dieser Bedienungsanleitung beschrieben,
bezieht sich die „Reset-Rate" auf den Zeitraum, den der Mini-Clik zum
Trocknen benötigt, bevor die Bewässerungsanlage wieder in Betrieb
genommen wird. Der Montageort hat Einfluss auf diese Rate und sollte
daher in die Überlegungen miteinbezogen werden. Zum Beispiel kann
die Befestigung des Mini-Clik auf einer sehr sonnigen Südseite eines
Gebäudes dazu führen, dass dieser früher als erwünscht trocknet.
Ähnlich könnte eine Befestigung auf der Nordseite mit dauerhaftem
SEN1 –
Schatten verhindern, dass der Rain-Clik schnell genug trocknet.
SEN2 –
Sobald Mini-Clik montiert ist, führen Sie das Kabel zum Steuergerät
SEN3 –
und befestigen Sie es für optimale Ergebnisse mit Kabelklemmen
COM
oder -schellen in geringem Abstand. Sollte für das mitgelieferte Kabel
COM
eine Verlängerung benötigt werden, können Sie zur Bestimmung der
erforderlichen Mindestdrahtstärke folgende Tabelle nutzen:
Beträgt die erforderliche
Verlängerung: nutzen Sie:
Nur 24-Volt-Magnetventile
(ohne Pumpe) — Abb. 3
Wenn die beiden Leitungen
vom Mini-Clik zum Steuergerät
verlegt sind, suchen Sie den
„gemeinsamen Leiter" der
Magnetventile. Trennen Sie
diesen gegebenenfalls vom
gemeinsamen Eingang des
Steuergeräts. Klemmen Sie
eine Ader des Mini-Clik auf
diesen gemeinsamen Eingang
des Steuergeräts (in der Regel
mit „C" gekennzeichnet).
Verbinden Sie die andere
Ader des Mini-Clik mit dem
gemeinsamen Leiter, der zu
den Ventilen führt.
Hinweis: Die gemeinsame Leiter der Ventile muss nicht am Steuergerät
unterbrochen werden. Der Mini-Clik kann an jeder beliebigen Stelle des
gemeinsamen Leiters angeklemmt werden (z. B. am Ventilkasten).
15–30 m >30 m
1 mm 1,3 mm
Mini-Clik Controller
Mini-Clik Steuergerät
C 1
Common Wire to
Gemeinsame
All Valves
Leitung zu allen
Ventilen
Figure 3
Abbildung 3
2 3 4
Magnetspule
Solenoid
Valves
Ventile
