Hunter Solar Sync Bedienungsanleitung
Funk-et-sensor für kompatible steuergeräte
Vorschau ausblenden
Andere Handbücher für Solar Sync:
- Bedienungsanleitung (24 Seiten) ,
- Benutzerhandbuch (20 Seiten) ,
- Handbuch (16 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Hunter Solar Sync
Inhaltszusammenfassung für Hunter Solar Sync

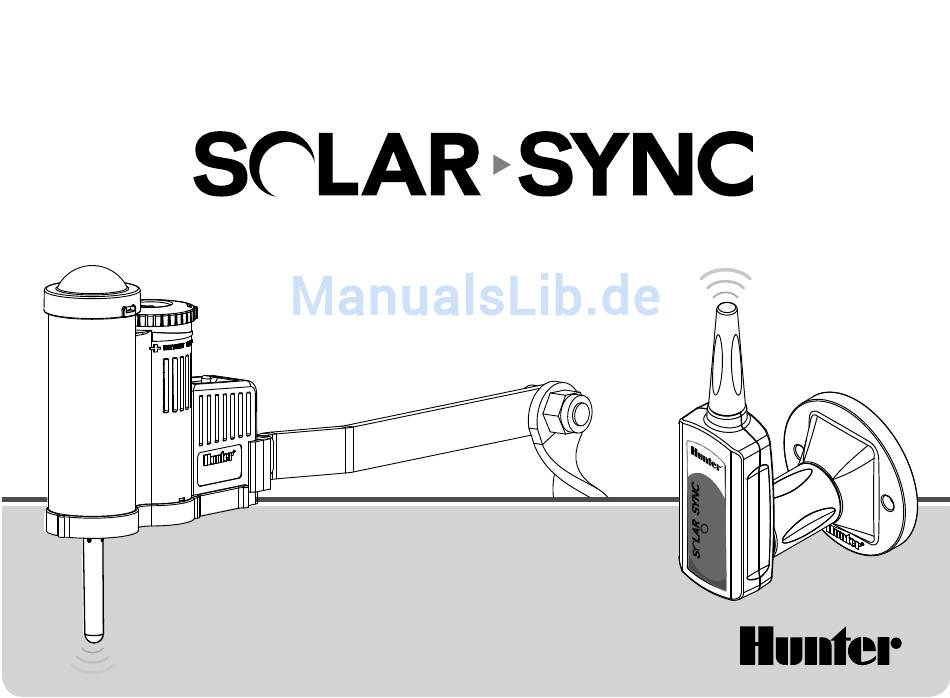

- Seite 1 Funk Funk-ET-Sensor für kompatible Steuergeräte von Hunter Bedienungsanleitung und Programmieranweisungen für: ® • WSS: Funk Solar Sync Set für Pro-C-, PCC-, ICC- und I-Core-Steuergeräte • WSSSEN: Funk Solar Sync Set für ACC- und X-Core-Steuergeräte...
-
Seite 3: Inhaltsverzeichnis
EinFüHrung ...................2 AdrESSiErEn dES FunkEmPFÄngErS/-SEnSOrS ....13 SySTEmüBErSicHT und BEdiEnung ...........2 PrOgrAmmiErEn dEr LAuFZEiTEn Am STEuErgErÄT ...14 inFOrmATiOnEn Zum SEnSOr .............4 PrOgrAmmiErEn dES SOLAr Sync mOduLS ......15 Installieren des Sensors ..............4 kALiBriEr-/EinricHTungSZEiTrAum .........18 Clik-Betrieb ..................5 HiLFE BEi STörungEn ..............19 Umgehen des Sensors ..............5 SPEZiFikATiOnEn / ABmESSungEn / Fcc-HinWEiS ....21... -
Seite 4: Einführung
WSSSEN*: Funk Solar Sync Set für ACC- und X-Core-Steuergeräte von Hunter * Beachten Sie, dass beim WSSSEN das Solar Sync Modul nicht im Lieferumfang enthalten ist. Die ACC- und X-Core-Steuergeräte verfügen über eine integrierte Solar Sync-Software, wodurch sie kein Solar Sync Modul benötigen. Deshalb sollte im Einsatz mit ACC- und X-Core-... - Seite 5 SyStemüberSIcht und bedIenung Funk Solar Sync empfänger Funk Solar Sync Sensor ® Wandhalterung Solar Sync modul...
-
Seite 6: Informationen Zum Sensor
Anziehen der Flügelschraube. hinweis: der Funk Solar Sync Sensor arbeitet mit einer maximalen Entfernung von 228 m zum Funkempfänger. hinweis: Platzieren Sie das Solar Sync so, dass es voll der Sonne ausgesetzt ist. Verwenden Sie Schraube und mutter des ursprünglichen Sonne halterungsarms. -
Seite 7: Clik-Betrieb
Sync das System bei Frost ab. Bei ca. 3 ˚C und darunter gibt das Solar Sync Modul dem Steuergerät die Anweisung abzuschalten. Der Solar Sync Sensor wurde für den Betrieb im Außenbereich Die Anzeige SENSOR OFF (SENSOR AUS) erscheint auf dem entwickelt, muss jedoch sauber gehalten werden, damit er Steuergerät, wenn der Sensor aktiv ist. -
Seite 8: Verbindung Mit Dem Steuergerät
Montagelasche der Gummischutzabdeckung hinter dem Modul an, bevor oder ins Feuer werfen. Sie das Modul an die Wand schrauben. hinweis: Wenn Sie Solar Sync für ein Acc- oder X-core- Steuergerät installieren, brauchen Sie kein Solar Sync modul. Für den Einsatz mit Acc- oder X-core-Steuergeräten, sollte das WSSSEN-Set verwendet werden, da dort kein modul enthalten ist. -
Seite 9: Pro-C Conventional Steuergerät (Serie Pcc)
Pro-c conventional Steuergerät (Serie Pcc) Die Serie PCC des PRO-C ist dafür konzipiert, dass das Solar Sync Modul im Inneren des Steuergerätgehäuses installiert werden kann. Verwenden Sie die beiden mitgelieferten Schrauben, um das Modul wie in der Abbildung gezeigt zu montieren. - Seite 10 VerbIndung mIt dem SteuergerÄt Pro-c conventional Steuergerät (Serie Pcc) Platzieren Sie den Funkempfänger am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten Befestigungsmutter. Sie können auch die mitgelieferte Wandhalterung nutzen, um den Funkempfänger an der Wand zu befestigen. Je nach Installation können Sie bei Bedarf die im Lieferumfang enthaltene 1,5"-Verlängerung (3,8 cm) verwenden (siehe unten).
-
Seite 11: Pro-C-Steuergerät (Serie Pc)
Gehäuse des Steuergeräts befindet sich ein zusätzlicher Ausschnitt zur Durchführung der Solar Sync-Kabel durch die Gehäusewand. 1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1 des Steuergeräts. 2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss AC2 des Steuergeräts. -
Seite 12: Icc-Steuergerät
VerbIndung mIt dem SteuergerÄt Icc-Steuergerät 1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1 des Steuergeräts. 2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss Gelb AC2 des Steuergeräts. Orange 3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss REM des Steuergeräts. -
Seite 13: I-Core-Steuergerät
VerbIndung mIt dem SteuergerÄt I-core-Steuergerät 1. Verbinden Sie das rote Kabel des Solar Sync Moduls mit dem Anschluss AC1 des Steuergeräts. 2. Verbinden Sie das weiße Kabel des Solar Sync Moduls mit dem Anschluss AC2 des Steuergeräts. 3. Verbinden Sie das blaue Kabel des Solar Sync Moduls mit dem Anschluss REM des Steuergeräts. -
Seite 14: X-Core-Steuergerät
Weitere Informationen erhalten Sie im X-Core-Benutzerhandbuch.* acc-Steuergerät ACC-Steuergeräte verfügen über eine integrierte Solar Sync-Software, weshalb sie kein Solar Sync Modul benötigen. Platzieren Sie den Funkempfänger einfach am dafür vorgesehen Ausschnitt des Steuergerätgehäuses und befestigen Sie ihn mit der mitgelieferten Befestigungsmutter. Sie können den Funkempfänger auch wie auf Seite 8 für das Pro-C-Steuergerät beschrieben mithilfe... -
Seite 15: Adressieren Des Funkempfängers/-Sensors
So überprüfen Sie die kommunikation zwischen Empfänger und Empfänger und Sensor des Funk Sensor oder weisen eine neue Adresse zu: Solar Sync sind bereits auf dieselbe Frequenz eingestellt, um die • Drücken Sie den Druckbolzen des Funksensors und halten Sie diesen Installation zu vereinfachen. -
Seite 16: Programmieren Der Laufzeiten Am Steuergerät
Sie beim Einstellen der Laufzeiten der Stationen die Zeit ein, die normalerweise für die Bewässerungsphase im Hochsommer programmiert wird. Das Solar Sync ist so ausgelegt, dass alle Laufzeiten täglich auf Basis der örtlichen Wetterbedingungen angepasst werden. Dies geschieht über die Funktion für die saisonale Anpassung an Ihrem Steuergerät. -
Seite 17: Programmieren Des Solar Sync Moduls
PrOgrammIeren deS SOlar Sync mOdulS Das Solar Sync lässt sich ganz einfach programmieren. Zur Programmierung des Moduls müssen zu Beginn nur einige wenige Schritte ausgeführt werden. Beim ersten Einschalten zeigt das Display die Uhrzeit an. Durch Drücken auf den Knopf werden Sie durch die Programmierfunktionen am Modul geführt. - Seite 18 PrOgrammIeren deS SOlar Sync mOdulS A: Auf Basis der ET Ihrer Region unter Verwendung der Anhand der Tabelle können Sie den Regionstyp bestimmen, in dem durchschnittlichen ET im Juli oder der ET im Hochsommer Sie leben. Es gibt grundsätzlich vier ET-Regionen, die jeweils genau beschrieben und für die die typischen ET- und Temperatureigenschaften...
-
Seite 19: Zeiten, In Denen Keine Bewässerung Stattfinden Soll
Sie einfach die Laufzeit dieser Station am Steuergerät. Zeiten, in denen keine bewässerung stattfinden soll Falls erforderlich, können Sie am Solar Sync ein Zeitfenster programmieren, in dem keine Bewässerung stattfinden soll. Dadurch wird die Bewässerung innerhalb eines bestimmten Zeitraums am Tag verhindert. Die Einstellung der ®... -
Seite 20: Kalibrier-/Einrichtungszeitraum
Anpassung erforderlich ist, stellen Sie die nächst höhere region ein (z. B. von 2 auf 3). Laufzeit der Stationen: Es ist wichtig zu wissen, dass Solar Sync die saisonale Anpassung am Steuergerät global regelt. Dies bedeutet, dass alle Stationslaufzeiten um den angezeigten Prozentsatz der saisonalen Anpassung geändert werden. -
Seite 21: Hilfe Bei Störungen
Wert 1 weitere saisonale Anpassung benötigen, stellen Sie Ihre Region auf einen höheren Wert (z. B. von 2 auf 3) und beginnen Sie mit der Bewässerungseinstellung 5. Solar Sync wird automatisch die Bewässerungseinstellung des Steuergeräts aktualisieren. Wenn sie immer noch zu hoch ist, wiederholen Sie diesen Einstellungsvorgang, bis die gewünschte saisonale Einstellung auf dem Steuergerät angezeigt wird. - Seite 22 Anschlussleiste des Steuergeräts Die Laufzeiten einer bestimmten Laufzeit des Programms zu lang/zu kurz Solar Sync regelt die saisonale Anpassung am Steuergerät global. Wenn • Station sind zu lang/kurz. die Laufzeiten einer bestimmten Station zu lang oder zu kurz sind, nehmen Sie die entsprechenden Änderungen im Programm des Steuergeräts vor.
-
Seite 23: Spezifikationen / Abmessungen / Fcc-Hinweis
Solar Sync wurde zur Verwendung mit Steuergeräten von Hunter mit Smart-Port-Anschluss entwickelt. 3" H x 9" B x 1" T (7,6 cm x 22,9 cm x 2,5 cm) WSS: Funk Solar Sync Set für Pro-C-, PCC-, ICC- und I-Core-Steuergeräte von Hunter modul: ⁄... -
Seite 24: Fcc-Hinweis
Bitten Sie Ihren Händler oder einen erfahrenen Radio- oder Fernsehtechniker um Hilfe. Der Benutzer wurde darüber informiert, dass Änderungen und Modifikationen, die ohne Genehmigung des Herstellers am Gerät vorgenommen werden, zur Aufhebung der Betriebszulassung führen können. Handelsname Funk Solar Sync modellnummer WSSR konformitätsprüfbericht- B00217D4 Hiermit bestätigt der Unterzeichnende, dass das angegebene... -
Seite 25: Hinweis Der Industry Of Canada
Konformitätserklärung: Die Firma Hunter Industries Incorporated, 1940 Diamond Street, San Marcos, CA 92078 (USA), erklärt hiermit in alleiniger Verantwortung, dass das Produkt „Funk Solar Sync“, Modellbezeichnung WSSTR und WSSR, auf das sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt: Strahlung: ETSI EN 300 220-1 V2.1.1... - Seite 26 hInWeISe...
- Seite 27 hInWeISe...
- Seite 28 Industries Incorporated Innovation in beregnung © 2010 Hunter Industries Incorporated • 1940 Diamond Street San Marcos, California 92078 USA INT-862 9/10 • www.hunterindustries.com...
