SySTEMINSTALLATIoN

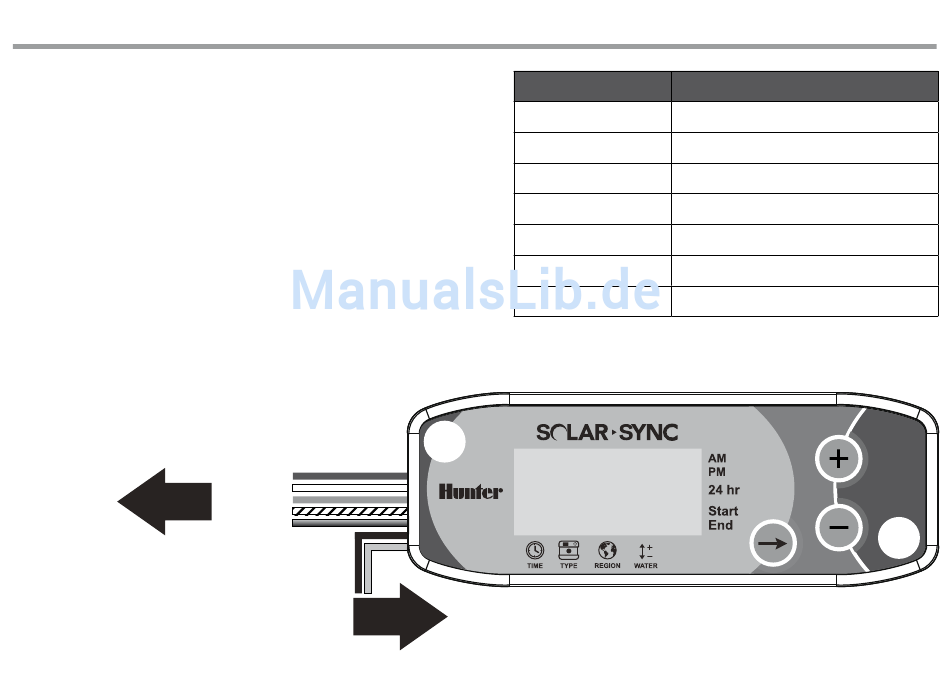

Installieren des Solar-Sync-Moduls

Ziehen Sie den Netzstecker am Steuergerät des Bewässerungs-
systems, bevor Sie das Solar-Sync-Modul an das Steuergerät
anschließen. Das 7-adrige Kabel wird links aus dem Modul
herausgeführt und ist farbcodiert, um die Kabelanschlüsse zu
erleichtern.
VERS LE
CONTRÔLEUR
Zum Steuergerät
BLEU: REM
BLANC: AC2
ROUGE: AC1
ORANGE: SEN
JAUNE: SEN
NOIR:
VERT:
VERS LA SONDE
SolarSync
An den Solar-Sync-Sensor
Kabel vom Modul Kabel anbringen an:
Rot 24 VAC (AC-Anschluss 1)
Weiß 24 VAC (AC-Anschluss 2)
Blau Anschluss Fernbedienung (REM)
Gelb Sensoranschluss (SEN)
Orange Sensoranschluss (SEN)
Grün Solar-Sync-Sensor (grünes Kabel)
Schwartz Solar-Sync-Sensor (schwarzer Leiter)
AAnschlüsse des Solar Sync Moduls
®
