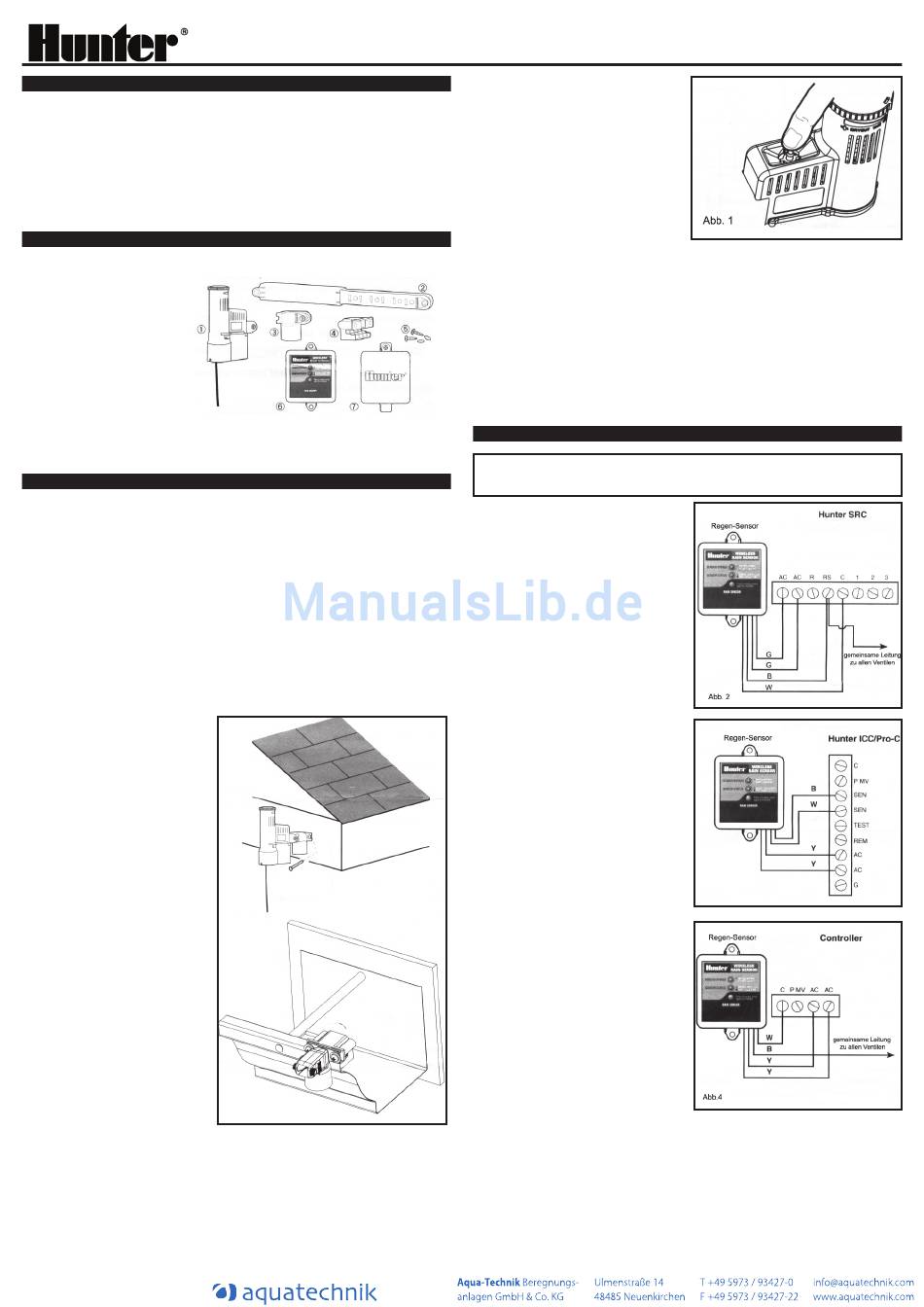

Hunter Rain-Clik Installationsanleitung

EINFÜHRUNG
In den meisten Anlagen fungiert der kabellose Rain-Clik™ zur Unter-
brechung des Bewässerungssystems bei ausreichend natürlichem
Niederschlag. Dies ermöglicht, dass die programmierte Zeitschaltuhr
weiterläuft, verhindert jedoch, dass die Magnetventile sich für den
Wasserdurchfluss öffnen. Ist der Fühler des Rain-Clik™ hinreichend
getrocknet, schließt sich der Schalter wieder, um den normalen Be-
wässerungsbetrieb zu ermöglichen.
INHALT
Der kabellose Rain-Clik™ ist mit folgenden Zubehör ausgestattet:
1. Sensorelement mit
Sender
2. Teleskop-Ver-
längerungsarm
3. Wand-Halterung/
Schutzrohr-Adapter
4. Dachrinnen-Klemme
5. Schrauben für die
Halterung
6. Empfänger
7. Abdeckung für den Empfänger
MONTAGE
Standard Montage:
Benutzen Sie die mitgelieferten Schrauben, um den kabellose Rain-
Clik™ - Sender an einer Stelle anzubringen, wo er dem Regen un-
gehindert ausgesetzt ist, jedoch nicht der Bewässerungsanlage. Das
Schaltergehäuse-Element muß aufrecht angebracht sein (wie abgebil-
det), während die Schwenkhalterung an jeder beliebig schrägen Ober-
fläche montiert werden kann.
Montage an der Regenrinne:
Klemmen Sie die beigefügte Regenrinnen-Halterung an die Innen-
seite der Regenrinnenkante. Verbinden Sie dann den kabellosen
Rain-Clik™ mit Hilfe der mitgelieferten Schrauben mit der Regenrin-
nen-Halterung.
Hilfreiche Tipps zur Monta-
ge:
A. Bei der Wahl einer geeig-
neten Position, z.B. an ei-
ner Hauswand oder einem
Mast muß beachtet wer-
den, dass der Rain-Clik™
umso besser funktioniert,
je näher er dem Steue-
rungselement ist. Die ma-
ximale Entfernung beträgt
90 m.
B. Die ideale Montagestelle
ist nicht immer die prakti-
kabelste. Muß die Montage
beispielsweise an einer
niedrigeren Stelle erfolgen,
ist zu beachten, das der
Rain-Clik™ in der Mess-
genauigkeit beeinträchtigt
sein könnte.
C. Wie in dieser Anleitung be-
schrieben, ist der Rückstel-
lungs-Grad, die Zeitspan-
ne, die der Rain-Clik™ benötigt, um soweit zu trocknen, dass die
Bewässerung wieder starten kann. Der Montage-Standort beein-
flußt diese Zeitspanne und sollte vor allem bei extremen Wetterbe-
dingungen berücksichtigt werden. Die Anbringung des Rain-Clik™
an einer sonnigen Südseite eines Gebäudes kann beispielsweise
dazu führen, dass der Rain-Clik™ schneller als gewünscht trocknet
und so eine vorzeitige Bewässerung startet. Gleichermaßen kann
eine Anbringung an der Nordseite die Dauer des Trocknens über-
mäßig verzögern.

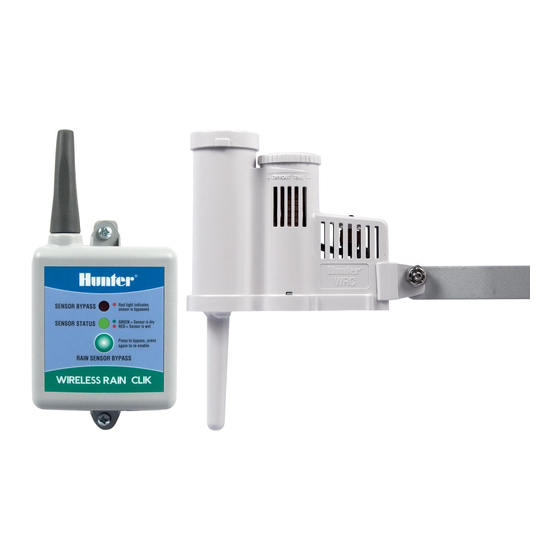

Kabelloser Rain-Clik™ Sensor
Sender/ Sensor
• Nach der Installation muss am
Sensor nichts eingestellt wer-
den.
• Das Element kann separat
wie folgt getestet werden: drü-
cken Sie für einige Sekunden
d e n K n a f u a f u d r e S „ o o f t r
zeigen-Komponente".
spätestens 3 Sekunden sollte
die LED-Lampe am Gehäuse
aufleuchten. Lassen Sie den Knauf los und nach weiteren 3 Se-
kunden sollte die LED erneut einmal blinken (Abb. 1).
Empfänger
• Benutzen Sie die mitgelieferten Schrauben, um den Empfänger an
der Wand anzubringen (benutzen Sie, wenn nötig, die mitgeliefer-
ten Dübelschrauben). Vergessen Sie nicht, die Gummiabdeckung/
Dichtung unter dem Element anzubringen, wenn der Empfänger im
Außenbereich montiert wird.
VERKABELUNG MIT DEM BEWÄSSERUNGSSYSTEM
Warnung! Dieses Gerät darf nur mit 24 VAC betrieben werden. Nicht an
110 oder 220 VAC Stromkreisen anschließen.
Empfänger-Installation,
Steuergerät (Abb. 2):
1. Verbinden Sie die zwei gelben
Drähte mit den Wechselspan-
nungs-Klemmen des
Steuergerätes (Polarität belie-
big).
2. Verbinden Sie den blauen Draht
mit der RS-Klemme.
3. Verbinden Sie den weißen
Draht mit der C-Klemme.
4. Verbinden Sie den Null-Leiter,
der vom Ventil ausgeht, mit der
RS-Klemme.
Empfänger-Installation, Pro-C
und ICC-Steuergerät (Abb. 3):
1. Verbinden Sie die zwei gelben
Drähte mit den Wechselspan-
nungs-Klemmen des Steuerge-
rätes (Polarität beliebig).
2. Verbinden Sie den blauen Draht
mit der SEN-Klemme und den
weißen Draht mit der anderen
SEN-Klemme am Steuergerät.
Empfänger-Installation, andere
Steuergeräte:
A. Sensor mit Schließer-Funk-
tion (Abb. 4)
1. Verbinden Sie die zwei gelben
Drähte mit den Wechselspan-
nungs-Klemmen des Steuerge-
rätes (Polarität beliebig).
2. Um den Empfänger an diesen
Typ Steuergerät anszuschließen verbinden Sie den blauen Draht
und den weißen Draht mit den Sensor-Klemmen am Steuergerät
oder in Reihe mit dem Null-Leiter vom Ventil.
B. Sensor mit offener Funktion
1. Manche Steuergeräte können nur mit einem normal offenen Re-
gen-Sensor betrieben werden. Um diesen Typ Steuergerät anzu-
schließen, verbinden Sie den blauen Draht und den orangenen
Draht mit dem Sensor-Eingang am Steuergerät.
