Tektronix MSO4102B Benutzerhandbuch Seite 201

3. Drücken Sie Modus.
4. Wählen Sie Sample.

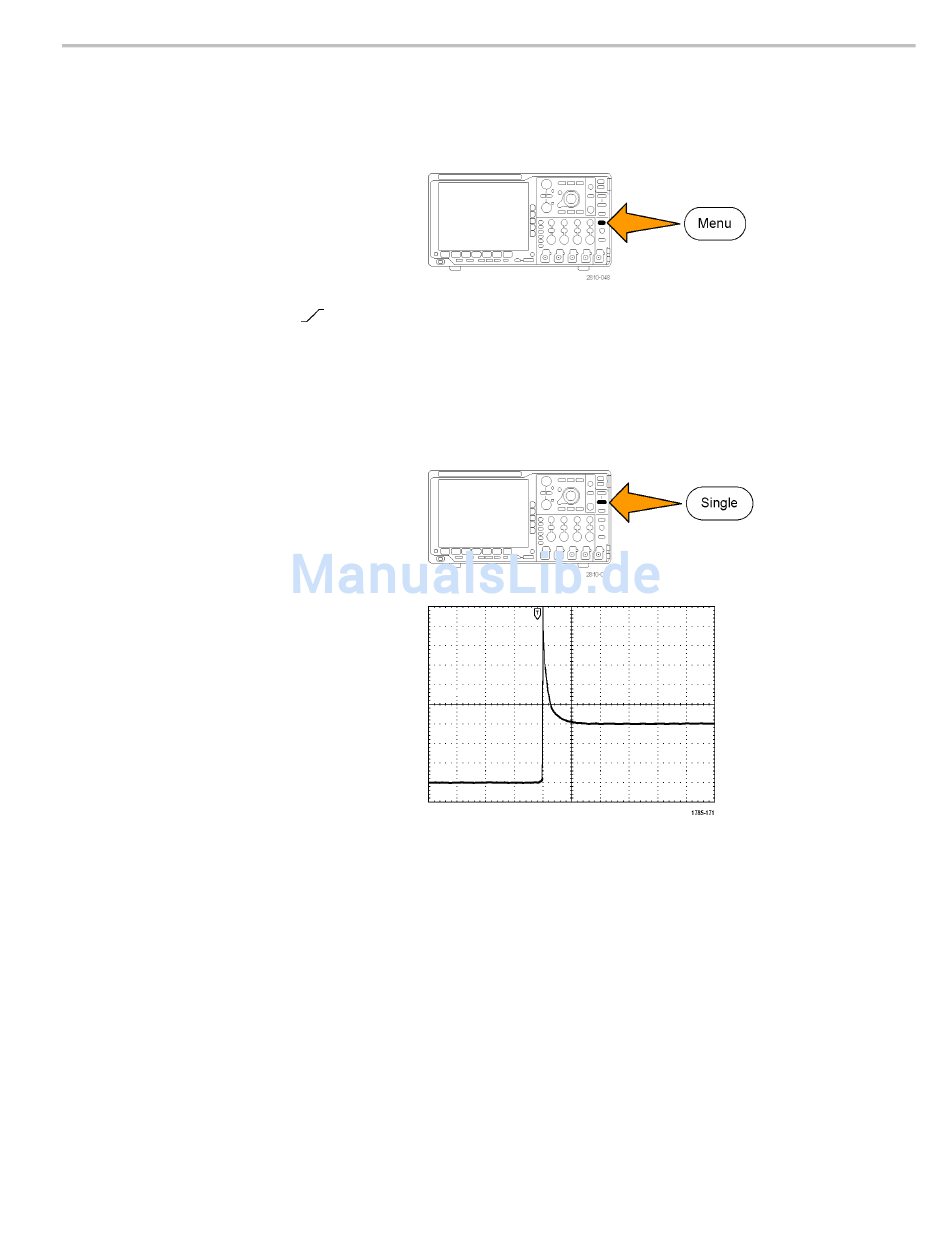

5. Drücken Sie Menu im
Trigger-Menübereich.
6. Drücken Sie Flanke und
7. Drehen Sie den Knopf Triggerpegel,
um den Triggerpegel auf eine Spannung
einzustellen, die in der Mitte zwischen
Öffnungs- und Schließspannung des
Relais liegt.
8. Drücken Sie Einzel (Einzelfolge).
Wenn sich das Relais öffnet, triggert das
Oszilloskop und erfasst das Ereignis.
Mit der Sequenztaste Einzel wird die
automatische Triggerung deaktiviert, so
dass nur ein gültiges getriggertes Signal
erfasst wird.
Benutzerhandbuch für Oszilloskope der Serien MSO und DPO4000B
.
Anwendungsbeispiele
183
