5-MONTAGE DER VERKLEIDUNG

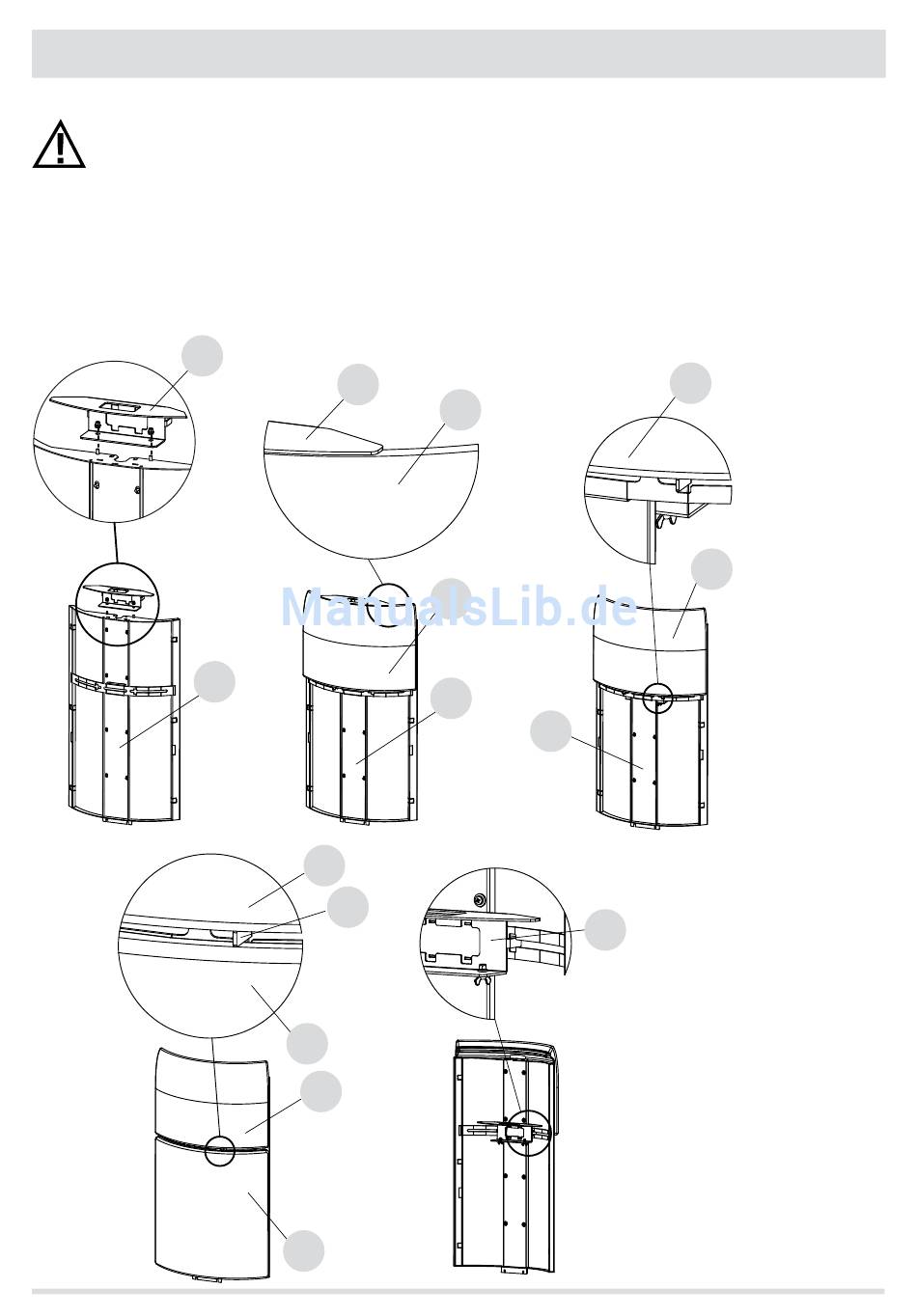

VERWENDUNG DER SCHABLONE ZUR BEFESTIGUNG DER RÜCKSEITIGEN KERAMIK
Achtung! Unter Verwendung der Schablone „M" mit der Positionierung des ersten Keramikteils beginnen.
Nach Abnehmen des Rahmens „T5" von der Ofenstruktur gemäß den Anleitungen des obigen Abschnitts, die Schablone „M" zum
Positionieren der Keramikplatte nehmen und am oberen Teil des Rahmens "T5" mithilfe der mitgelieferten; an der Schablone vorbefestigten
Schrauben befestigen. Die Keramik „I" wie vorab beschrieben am Rahmen „T5" so befestigen, dass der obere Teil der Keramik einwandfrei
auf der Schablone „M" aufliegt. Die Schablone „M" von oben abnehmen und unter den Keramikteil „I" legen, hiernach den Keramikteil „L"
auf die Schablone legen, so, dass er bündig anliegt und ihn befestigen. Die Schablone „M" für die Befestigung der nächsten Keramikteile
abnehmen. Mit der Befestigung des Rahmens samt Keramik am Ofen gemäß Anleitung fortfahren.
M
I
M
I
I
I
T5
T5
T5
I
M
M
L
I
L
