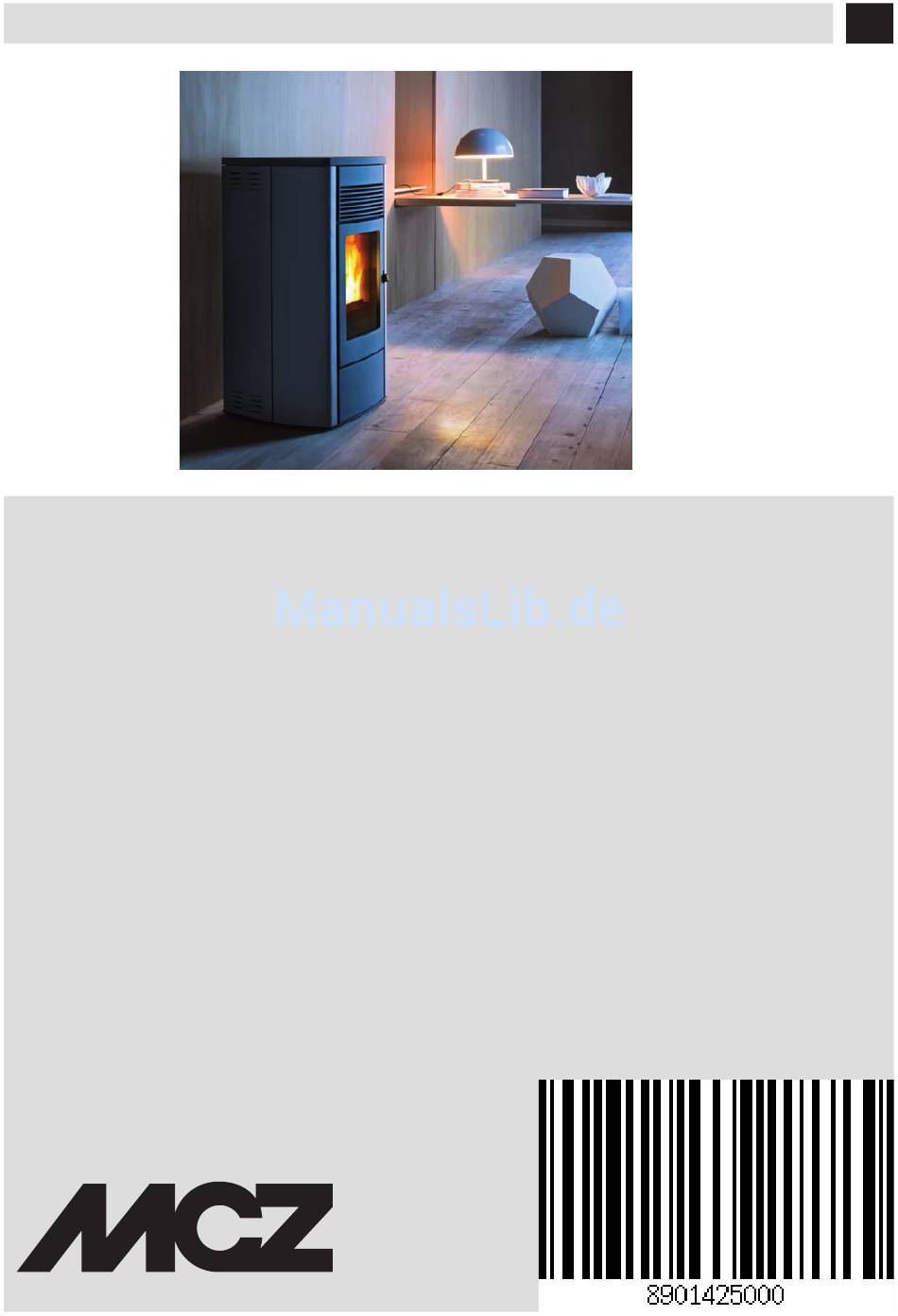

- Seite 1 INSTALLATIONS- UND BEDIENUNGSANLEITUNG PELLET-OFEN EGO OYSTER Übersetzung der Originalanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS ....................II EINLEITUNG .......................1 1-HINWEISE UND GARANTIEBEDINGUNGEN ..............2 2-INSTALLATION ......................8 3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN ...........17 4-AUSPACKEN ......................19 5-MONTAGGE DER SEITENTEILE AUS METALL KAMINOFEN EGO ........22 6-ENTFERNUNG DES RÜCKENTEILS FÜR WARTUNGSEINGRIFFE ........25 7-ANSCHLUSS AN ZUSATZGERÄTE ................26 8-PELLETLADUNG .....................27 9-ERSTMALIGES ANZÜNDEN ..................28 10-FERNBEDIENUNG MAX ..................29 11-NOT-BEDIENTAFEL ....................36 12-FUNKTIONSWEISE ....................38... -
Seite 3: Einleitung
Der Inhalt des vorliegenden Handbuchs ist rein technischer Natur und Eigentum von MCZ Group Spa. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung von MCZ Group Spa ganz oder auszugsweise in andere Sprachen übersetzt und/oder in anderer Form bzw. durch mechanische oder elektronische Mittel adaptiert und/oder reproduziert werden, weder durch Fotokopieren, noch durch Aufzeichnungen oder anderes. -
Seite 4: 1-Hinweise Und Garantiebedingungen
1-HINWEISE UND GARANTIEBEDINGUNGEN SICHERHEITSHINWEISE • Die Installation, der elektrische Anschluss, die Überprüfung der Funktionstüchtigkeit und die Wartung dürfen ausschließlich von qualifiziertem und autorisiertem Personal durchgeführt werden. • Das Produkt unter Beachtung aller lokalen, nationalen und europäischen Normen installieren, die in der Ortschaft, in der Region oder im Staat gültig sind. - Seite 5 1-HINWEISE UND GARANTIEBEDINGUNGEN • Nicht auf das Gerät steigen oder Gegenstände darauf ablegen. • Keine Wäsche zum Trocknen auf das Gerät legen. Wäscheständer oder Ähnliches müssen in ausreichendem Abstand vom Gerät stehen. Brandgefahr! • Der Benutzer trägt die alleinige Verantwortung bei unsachgemäßem Gebrauch des Geräts und enthebt somit den Hersteller von jeder zivil- und strafrechtlichen Verantwortung.
- Seite 6 1-HINWEISE UND GARANTIEBEDINGUNGEN • Das Gerät ist in ausreichend brandgeschützten Räumen zu installieren, die mit allen erforderlichen Versorgungseinrichtungen (Luft und elektrischer Strom) sowie Rauchabzügen ausgerüstet sind. • Bei Brand des Schornsteins Gerät ausschalten, vom Stromnetz trennen und niemals die Tür öffnen. Danach die zuständigen Behörden rufen. • Das Gerät und die Verkleidung dürfen nur in trockenen, wettergeschützten Räumen gelagert werden.
-
Seite 7: Bestimmungsgemässer Gebrauch
1-HINWEISE UND GARANTIEBEDINGUNGEN INFORMATIONEN: Wenden Sie sich bei allen Problemen an den Händler oder an vom Hersteller autorisiertes Fachpersonal. • Es dürfen ausschließlich die vom Hersteller angegebenen Brennstoffe eingesetzt werden. • Beim ersten Einschalten ist es normal, dass das Gerät Rauch erzeugt, der durch das erstmalige Erhitzen des Lacks entsteht. Daher muss der Aufstellungsraum gut gelüftet werden. -
Seite 8: Ausschlüsse
1-HINWEISE UND GARANTIEBEDINGUNGEN AUSSCHLÜSSE Von der vorliegenden Garantie ausgeschlossen sind Funktionsstörungen und/oder Schäden am Gerät, die auf die folgenden Ursachen zurückzuführen sind: • Schäden durch Transport und/oder Handling. • Außerdem alle Bauteile, die sich aufgrund von Fahrlässigkeit oder Unachtsamkeit während des Gebrauchs, fehlerhafter Wartung und einer nicht den Angaben des Herstellers entsprechend ausgeführten Installation als defekt erweisen (beziehen Sie sich immer auf das mit dem Gerät mitgelieferte Installations- und Gebrauchshandbuch). -
Seite 9: Ersatzteile
1-HINWEISE UND GARANTIEBEDINGUNGEN ERSATZTEILE Im Falle von Funktionsstörungen des Produktes wenden Sie sich an den Händler, der den technischen Kundendienst verständigen wird. Es dürfen ausschließlich Original-Ersatzteile eingesetzt werden. Der Händler bzw. der Kundendienst liefert Ihnen alle erforderlichen Hinweise zu den Ersatzteilen. Es wird empfohlen, die Bauteile nicht erst dann auszutauschen, wenn sie völlig vom Gebrauch verschlissen sind, sondern regelmäßige Inspektionen durchzuführen. -
Seite 10: 2-Installation
2-INSTALLATION Die in diesem Kapitel enthaltenen Angaben beziehen sich ausdrücklich auf die italienische Installationsnorm UNI 10683. Es sind in jedem Fall die in dem Land geltenden Bestimmungen zu beachten, in dem das Produkt installiert wird. PELLETS ALS BRENNSTOFF Pellets werden aus Sägespänen aus der Verarbeitung natürlichen, trockenen Holzes (ohne Lacke) hergestellt, die durch eine Matrize gepresst werden. -
Seite 11: Vorbemerkung
2-INSTALLATION VORBEMERKUNG Die Montageposition muss gemäß der Umgebung, dem Rauchabzug und dem Schornstein ausgewählt werden. Überprüfen Sie bei den lokalen Behörden, ob strengere Vorschriften bezüglich der Verbrennungsluftregelung, der Rauchgasabzugsanlage einschließlich Schornstein vorliegen. Der Hersteller übernimmt keine Verantwortung im Falle einer Installation, die nicht konform mit der geltenden Gesetzgebung ist, im Falle eines nicht korrekten Luftaustauschs im Raum, wenn der elektrische Anschluss nicht gemäß... - Seite 12 2-INSTALLATION VORBEMERKUNG Das Kapitel Schornstein wurde gemäß den geltenden europäischen Normen verfasst (EN13384 - EN1443 - EN1856 - EN1457). Es liefert einige Angaben für die gute und korrekte Realisierung des Schornsteines, darf aber keinesfalls als Ersatz der geltenden Normen, in deren Besitz der qualifizierte Hersteller sein muss, angesehen werden. Überprüfen Sie bei den lokalen Behörden, ob einschränkende Vorschriften bezüglich der Verbrennungsluftregelung, der Rauchgasablassanlage einschließlich Schornstein vorliegen.
-
Seite 13: Technische Daten
2-INSTALLATION TECHNISCHE DATEN Die Funktionstüchtigkeit des Schornsteins muss von einem dazu befähigten Techniker überprüft werden. Der Schornstein muss dicht gegen Rauchgase sein, einen vertikalen Verlauf ohne Einschnürungen haben, aus undurchlässigen Materialien für Rauch und Kondenswasser hergestellt sein, die thermisch isoliert und dazu geeignet sind, während ihrer gesamten Lebensdauer den normalen mechanischen Beanspruchungen standzuhalten (wir empfehlen Schornsteine in A/316 oder feuerfest mit doppelter isolierter Kammer mit rundem Querschnitt). -
Seite 14: Abmessungen
2-INSTALLATION DACH 60° DACH 45° 45° 60° A = MIN. 2,60 Meter A = MIN. 2,00 Meter ABBILDUNG 5 ABBILDUNG 6 B = ABSTAND > 1,20 Meter B = ABSTAND > 1,30 Meter C = ABSTAND < 1,20 Meter C = ABSTAND < 1,30 Meter D = O,50 Meter ÜBER DEN FIRST D = O,50 Meter ÜBER DEN FIRST E = 2,10 Meter... -
Seite 15: Wartung
2-INSTALLATION WARTUNG Der Schornstein muss immer sauber sein, da Ablagerungen von Ruß oder Verbrennungsölen den Querschnitt vermindern, und so den Zug behindern, wodurch die korrekte Funktionsweise des Ofens beeinträchtigt wird; sind diese Ablagerungen in großen Mengen vorhanden, können sie sogar zu Brand führen. Der Schornstein und der Schornsteinkopf müssen von einem qualifizierten Schornsteinfeger mindestens einmal im Jahr gereinigt und kontrolliert werden;... -
Seite 16: Aussenluftöffnung
2-INSTALLATION AUSSENLUFTÖFFNUNG Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des Raums erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den benachbarten Nebenräumen (siehe Abbildung 9 b). -
Seite 17: Anschluss An Den Schornstein
2-INSTALLATION Um die Merkmale der Dichtheit und der daraus folgenden Heizleistungen dieses Oyster-Geräts vollkommen aufzuwerten und dadurch die freien Öffnungen für die Luftzufuhr in den Raum zu vermeiden. Es wird empfohlen, die nötige Luftzufuhr für die Verbrennung von außen zu entnehmen, mit einer Leitung von mindestens 60mm Durchmesser und einer maximalen linearen Länge von 3 Metern, indem der entsprechende Anschluss mit dem mit dem Gerät zusammen gelieferten Adapter “j”... -
Seite 18: Beispiele Für Eine Korrekte Installation
2-INSTALLATION BEISPIELE FÜR EINE KORREKTE INSTALLATION 1. Installation von einem Schornstein Ø120mm mit einer vergrößerten Bohrung für den Durchgang des Rohrs von: mindestens 100 mm um das Rohr, wenn es mit nicht brennbaren Teilen wie Zement, Ziegel usw. zusammentrifft; oder mindestens 300mm um das Rohr herum (bzw. -
Seite 19: 3-Zeichnungen Und Technische Eigenschaften
3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN ZEICHNUNGEN UND EIGENSCHAFTEN ABMESSUNGEN KAMINOFEN EGO OYSTER Ø60 Ø80 Ø80 Ø60 Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten... - Seite 20 3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN TECHNISCHE DATEN EGO OYSTER Nominale Nutzleistung 8 kW (6880 kcal/h) Minimale Nutzleistung 2,5 kW (2150 kcal/h) Max. Wirkungsgrad 90,3% Min. Wirkungsgrad 92,9% Max. Temperatur der austretenden Rauchgase 170 °C Min. Temperatur der austretenden Rauchgase 70 °C Feinstaub / OGC / Nox (13%O 27 mg/Nm3 - 2 mg/Nm3 - 98 mg/Nm3 CO bei 13% O...
-
Seite 21: 4-Auspacken
4-AUSPACKEN VORBEREITUNG UND AUSPACKEN Die Verpackung besteht aus einer Schachtel aus recycelbarem Karton gemäß RESY-Normen und einer Palette aus Holz. Alle Verpackungsmaterialien können für einen ähnlichen Gebrauch wiederverwendet werden oder gemäß der geltenden Normen als Siedlungsabfälle entsorgt werden. Nach dem Auspacken die Integrität des Gerätes überprüfen. Wir empfehlen, das gesamte Handling mit geeigneten Mitteln auszuführen und dabei die geltenden Normen bezüglich der Sicherheit zu berücksichtigen. - Seite 22 4-AUSPACKEN ENTFERNUNG DER BEFESTIGUNGSBÜGEL (AUF DER ABBILDUNG DER OFEN EGO) Um die Kaminöfen EGO OYSTER von der Palette entfernen zu können, müssen die beiden Schrauben „u“ entfernt und die Platte „s“ vom Fuß des Ofens herausgezogen werden. Es sind 4 Bügel „s“ vorhanden.
- Seite 23 4-AUSPACKEN Den Ofen aufstellen und den Anschluss an den Schornstein vornehmen. Die 4 Standfüße (J) so einstellen, dass sich der Rauchgasabzug und das Rohr in einer Achse befinden. Wenn der Ofen an ein Abgasrohr angeschlossen werden muss, das durch die Rückwand geführt wird (für den Anschluss an den Schornstein), aufpassen, dass der Anschluss nicht beschädigt wird.
-
Seite 24: 5-Montagge Der Seitenteile Aus Metall Kaminofen Ego
5-MONTAGGE DER SEITENTEILE AUS METALL KAMINOFEN EGO Der Ofen Ego wird ohne Metallverkleidung aber mit montierter Topplatte geliefert, wie aus unten stehender Abbildung ersichtlich. Die Schachtel mit den Seitenteilen aus Metall nehmen (siehe Abbildungen unten) und diese für die Montage vorbereiten. Die Seitenteile sind mit Schrauben zur Befestigung an der Struktur versehen. - Seite 25 5-MONTAGGE DER SEITENTEILE AUS METALL KAMINOFEN EGO Eines der Seitenteil aus Metall „E“ nehmen und die Haken „z“ an der Struktur des Ofens in die Löcher „u“ im unteren Bereich der Platte einführen. Anschließend die Platte „E“ an die Struktur annähern und mit den Schrauben „k“ befestigen (siehe Abbildung auf der nächsten Seite).
- Seite 26 5-MONTAGGE DER SEITENTEILE AUS METALL KAMINOFEN EGO Nach erfolgter Montage der Metallplatten, die Topplatte „F“ wieder auf den entsprechenden verstellbaren Gummipuffern, die sich an der Struktur des Ofens befinden, auflegen.
-
Seite 27: 6-Entfernung Des Rückenteils Für Wartungseingriffe
6-ENTFERNUNG DES RÜCKENTEILS FÜR WARTUNGSEINGRIFFE RÜCKWÄRTIGE PLATTE Sollte es notwendig sein, Tätigkeiten an einer Komponente des Ofens vorzunehmen, so kann die rückwärtige Platte entfernt werden (sofern es der Abstand zur Wand zulässt), andernfalls können diese Wartungstätigkeiten auch durch Entfernen des Seitenteils des Ofens durchgeführt werden. -
Seite 28: 7-Anschluss An Zusatzgeräte
7-ANSCHLUSS AN ZUSATZGERÄTE INSTALLATION MODEM „M“/SCHNITTSTELLE WEB/W-LAN „N“ Für die Installation des Modems „M“ oder der Schnittstelle Web/W-Lan „N“ die Löcher auf der Rückseite des Produkts verwenden und die auf dem ausgewählten Produkt angebrachten Anweisungen befolgen. USB-BUCHSE Auf der Rückseite des Kaminofens befindet sich ein Anschluss für den USB-Stick, der für die Aktualisierung der Software benötigt wird, ohne dafür die Keramik-/Metallteile entfernen zu müssen, um direkt den Anschluss auf der Platine erreichen zu können (Pos. -
Seite 29: 8-Pelletladung
8-PELLETLADUNG BESCHICKEN MIT PELLETS Das Laden des Brennstoffs erfolgt an der Oberseite des Ofens durch Öffnen der Klappe. Die Pellets langsam einfüllen, damit sie auf dem Boden des Behälters aufliegen. Pellets nicht bis zur Dichtung einfüllen, sonst schließt die Klappe nicht richtig, so dass der Ofen nicht luftdicht ist und den Alarm A18 auslöst. -
Seite 30: 9-Erstmaliges Anzünden
9-ERSTMALIGES ANZÜNDEN HINWEISE FÜR DIE ERSTE INBETRIEBSETZUNG ALLGEMEINE HINWEISE Alle brennbaren Bauteile aus der Brennschale und von der Glasscheibe entfernen (Handbuch, verschiedene Aufkleber und eventuell vorhandenes Styropor). Kontrollieren, ob die Brennschale richtig eingesetzt ist und gut auf der Basis aufliegt. Es kann sein, dass das Anzünden nicht gleich beim ersten Versuch gelingt, da die Förderschnecke leer ist, und nicht immer rechtzeitig die Brennschale mit der für die normale Entwicklung der Flamme erforderlichen Menge Pellets beschicken kann. -
Seite 31: 10-Fernbedienung Max
10-FERNBEDIENUNG MAX ALLGEMEINE MERKMALE DER LCD-FERNBEDIENUNG Die Fernbedienung arbeitet mit einer Übertragungsfrequenz von 434,5 MHz. In das Gerät sind 3 AAA Batterien wie folgt einzusetzen: Den Deckel des Batteriefachs entfernen, ihn dafür in Pfeilrichtung nach unten schieben. Die Batterien einsetzen, dabei die richtige Polung beachten (+ und -). Den Deckel des Batteriefachs schließen. -
Seite 32: Funktionsweise Der Fernbedienung
10-FERNBEDIENUNG MAX FUNKTIONSWEISE DER FERNBEDIENUNG Allgemeine Funktionen Zum Ein- bzw. Ausschalten des Geräts Taste A1 s lang drücken. Mit der Taste C können Änderungen ausgeführt werden. Taste E dient zum Bestätigen der Änderungen. Mit der Taste B wird die Betriebsmodalität des Gerätes ausgewählt. Mit der Taste D kann unter den Einstellungen des GEBLÄSES und von SLEEP gesurft werden. - Seite 33 10-FERNBEDIENUNG MAX MANUELLE LEISTUNGSFUNKTION Diese Funktion ermöglicht die Einstellung der Flammenleistung von min. 1 bis max. 5. Die Leistungsstufen entsprechen unterschiedlichen Brennstoffverbrauchswerten: Bei Einstellung von 5 wird der Raum in geringerer Zeit aufgeheizt, bei Einstellung von 1 kann die Raumtemperatur für eine längere Zeitspanne konstant gehalten werden. Set Flamme geht automatisch auf das Minimum über, wenn der eingestellte Temperaturwert erreicht ist.
- Seite 34 10-FERNBEDIENUNG MAX Betriebsart TIMER (Anzeige TIMER): In dieser Betriebsart kann das Gerät anhand von 6 einstellbaren Zeitintervallen (P1 – P6) automatisch ein- und ausgeschaltet werden. In jedem Zeitintervall können eingestellt werden: • Einschaltzeit. • Ausschaltzeit. • Für das Intervall gewünschte Raumtemperatur •...
- Seite 35 10-FERNBEDIENUNG MAX Raumbelüftung In allen 4 oben beschriebenen Betriebsarten (Manuell, Automatik, Timer, Eco) kann die Raumbelüftung nach Belieben geregelt werden. Es ist ausreichend, wie folgt vorzugehen: über die Grundanzeige drückt man die Taste D und tritt in die Einstellung des GEBLÄSES ein (Abbildung 6).
-
Seite 36: Funktion No Air (Sf)
10-FERNBEDIENUNG MAX Funktion SLEEP Mit Sleep kann schnell eine Uhrzeit eingestellt werden, zu der das Gerät abschalten soll. Diese Funktion ist nur in Modalität MAN und AUTO verfügbar. Wie folgt einstellen: über die Einstellung der LEISTUNG (Druck auf die Taste D - siehe vorhergehenden Abschnitt) drückt man erneut die Taste D und gelangt zur Einstellung SLEEP. -
Seite 37: Timer-Einstellungen
10-FERNBEDIENUNG MAX TIMER-EINSTELLUNGEN Anzeige der Zeitintervalle der TIMER-FUNKTION Um in Modalität TIMER in die Anzeige der Zeitintervalle einzutreten ist es ausreichend, die Taste D 2 Sekunden lang zu drücken. Mit der Taste C kann man frei die 6 Zeitinnervalle durchblättern und schnell alle gespeicherten Einstellungen überprüfen (Abbildung 8). Durch Drücken der Taste D oder A kehrt man zur Grundanzeige zurück. -
Seite 38: 11-Not-Bedientafel
11-NOT-BEDIENTAFEL Auf der Rückseite des Ofens befindet sich die Not-Bedientafel. Diese Bedientafel dient zur Durchführung von Diagnosen etwaiger Funktionsstörungen und zur Steuerung des Ofens wenn die Fernbedienung nicht funktionieren sollte. LEGENDE A - DISPLAY; zeigt eine Reihe von Informationen zum Gerät sowie E - Drei-Positionen-Schalter für die Wahl der Leistung gegebenenfalls den Kenncode einer Betriebsstörung an. -
Seite 39: Montage Der Antenne Der Bedientafel
11-NOT-BEDIENTAFEL MONTAGE DER ANTENNE DER BEDIENTAFEL • Die Antenne “A” aus dem Beutel, der die Anleitung enthält, nehmen. • Die Antenne “A” im Uhrzeigersinn auf der Schraube “V” in der Nähe der Bedientafel aufschrauben, bis der bewegliche Teil oben positioniert ist. Achtung! Die Antenne ohne Kraftaufwendung bis zum Anschlag einschrauben, um Empfangsstörungen zu vermeiden. -
Seite 40: 12-Funktionsweise
12-FUNKTIONSWEISE ELEKTRISCHER ANSCHLUSS Das Versorgungskabel zuerst an der Rückseite des Ofens und dann an die Wandsteckdose anschließen. Der Hauptschalter an der Seite darf nur zum Einschalten des Ofens betätigt werden; ansonsten sollte er ausgeschaltet bleiben. Bei längerer Nichtbenutzung des Ofens empfiehlt es sich, das Versorgungskabel des Ofens zu trennen. ELEKTRISCHER ANSCHLUSS DES OFENS. -
Seite 41: Einschalten Des Geräts Ohne Fernbedienung
12-FUNKTIONSWEISE Ein-/Ausschalten über Not-Bedientafel Falls die Fernbedienung defekt ist oder die Batterien leer sind, kann das Gerät in provisorischem Betrieb mithilfe der hinteren Not- Bedientafel bedient werden. In dieser Konfiguration kann das Gerät nur in Betriebsart Manuell arbeiten, mit der Möglichkeit zur Wahl einer von 3 Leistungsstufen. •... - Seite 42 12-FUNKTIONSWEISE Funktion Schneckenladung Mit dieser Funktion, die nur bei ausgeschaltetem Ofen aktiviert werden kann, können die Pellets in das Beschickungssystem (Förderschnecke) geladen werden; sie kann immer dann verwendet werden, wenn sich dieses durch Verbrauch der Pellets im Behälter leert (siehe Alarm A02). So können Fehlzündungen (Alarm A01) vermieden werden, die eben auf die Entleerung des Behälters zurückzuführen sind.
-
Seite 43: 13-Sicherheitsvorrichtungen
13-SICHERHEITSVORRICHTUNGEN SICHERHEITSEINRICHTUNGEN Das Gerät ist mit folgenden Sicherheitsvorrichtungen ausgerüstet: RAUCHGAS-TEMPERATURFÜHLER Misst die Temperatur der Rauchgase und erteilt die Freigabe für den Betrieb oder schaltet das Gerät ab, wenn die Rauchgastemperatur unter den voreingestellten Wert sinkt. TEMPERATURFÜHLER DES PELLET-BEHÄLTERS Wenn die Temperatur den eingestellten Sicherheitswert überschreitet, wird der Betrieb des Geräts sofort abgeschaltet, und um es wieder zu starten, muss abgewartet werden, dass es abgekühlt ist. -
Seite 44: 14-Alarme
14-ALARME ALARMMELDUNGEN Fallls es zu einer Betriebsstörung kommt, tritt der Ofen in die Ausschalt-Phase wegen Alarm und informiert den Benutzer über den Typ der erfolgten Störung mit einem 3-stelligen Code, der auf der hinteren Notaus-Tafel angezeigt bleibt . Der Alarm wird permanent durch den entsprechenden dreistelligen Code angezeigt, durch das Blinken einer roten Leuchte auf der Not- Bedientafel, sowie, für die ersten 10 Minuten des Alarms, durch einen periodischen Warnton. -
Seite 45: Eingriff Sicherheitsvor- Richtungen
Wartung fällig, denn die eingestellte Anzahl Betriebsstunden ist erreicht. Zur Ausführung ist ein spezialisierter Techniker der Firma MCZ zu verständigen. Beenden des Alarmzustandes Falls ein Alarm ausgelöst wurde, ist zur Wiederherstellung des normalen Betriebs des Ofens wie folgt vorzugehen: •... -
Seite 46: Alarm A18: Pelletbehälter Offen, Feuertür Offen Und Druckwächter Luft
Inspektionsverschluss kein Rauchgasgebläse) Wenn diese Faktoren nicht in Betracht kommen, Rauchgasleitung und Schornstein kontrollieren und gegebenenfalls reinigen. (diese Eingriffe sollten von einem spezialisierten Techniker von MCZ ausgeführt werden). Erst nachdem die Ursache der Blockierung dauerhaft beseitigt wurde, darf eine erneute Zündung vorgenommen werden. -
Seite 47: 15-Reinigungen
15-REINIGUNGEN BEISPIEL SAUBERE BRENNSCHALE BEISPIEL VERSCHMUTZTE BRENNSCHALE ACHTUNG! Sämtliche Reinigungsarbeiten müssen bei vollständig abgekühltem Gerät und abgezogenem Netzstecker erfolgen. Das Produkt vor der Durchführung jeglicher Wartungsarbeit von der 230 V-Versorgung abtrennen. Es ist nur wenig Wartung erforderlich, wenn das Gerät mit zertifizierten Qualitätspellets betrieben wird. TÄGLICHE ODER WÖCHENTLICHE REINIGUNG DURCH DEN BENUTZER Vor jeder Zündung Den Aschenkasten „U“... -
Seite 48: Reinigung Der Glasscheibe
15-REINIGUNGEN BITTE BEACHTEN SIE, DASS NUR EINE RICHTIG EINGESETZTE UND GEREINIGTE BRENNSCHALE DIE ZÜNDUNG UND DEN OPTIMALEN BETRIEB IHRES PELLET-GERÄTS GEWÄHRLEISTEN KANN. NACH EINEM ALARMZUSTAND IMMER DARAN DENKEN, DIE BRENNSCHALE ZU REINIGEN, BEVOR DAS GERÄT WIEDER EINGESCHALTET WIRD. Für eine wirksame Reinigung der Brennschale diese aus dem Gerät entnehmen und die Löcher und den Rost am Boden gründlich reinigen. Werden Pellets guter Qualität verwendet, genügt normalerweise ein Pinsel, um das Bauteil wieder in einen optimalen Betriebszustand zu bringen. -
Seite 49: Regelmässige Reinigung Durch Den Qualifizierten Techniker
15-REINIGUNGEN REGELMÄSSIGE REINIGUNG DURCH DEN QUALIFIZIERTEN TECHNIKER REINIGUNG DES WÄRMETAUSCHERS UND DES UNTEREN FACHS Nach der Hälfte , vor allem aber am Ende der Wintersaison muss der Raum gereinigt werden, der von den Rauchabgasen durchströmt wird. Diese Reinigung ist unbedingt erforderlich, damit alle Verbrennungsrückstände leicht entfernt werden können, andernfalls würden sie sich mit der Zeit durch Feuchtigkeit verhärten und nur noch schwer zu entfernen sein. -
Seite 50: Reinigung Des Unteren Innenbereichs
15-REINIGUNGEN REINIGUNG DES UNTEREN INNENBEREICHS Nun können die vier Schrauben „x“, die Platte „U“ und die Dichtung „Z“ entfernt und das untere Fach, in dem sich alle Schmutzrückstände aus den vorhergehenden Reinigungsvorgängen angesammelt haben, gereinigt werden. Auch in diesem Fall muss die Dichtung „Z“, falls erforderlich, ausgetauscht werden. -
Seite 51: Kontrolle Der Inneren Bauteile
15-REINIGUNGEN AUSSERBETRIEBSETZEN (Saisonende) Am Ende jeder Saison, bevor das Gerät abgeschaltet wird, wird empfohlen, den Pelletbehälter mithilfe eines Sauggerätes mit langem Schlauch, komplett zu leeren. Während seiner Stillstandszeit muss das Gerät vom Stromnetz getrennt werden. Aus Sicherheitsgründen empfehlen wir, besonders wenn Kinder im Haus sind, stets das Versorgungskabel abzuziehen. Wenn sich beim Wiedereinschalten nach Drücken des Hauptschalters an der Seite des Geräts das Display der Bedientafel nicht einschaltet, könnte der Austausch der Sicherung erforderlich sein. -
Seite 52: 16-Störungen/Ursachen/Lösungen
16-STÖRUNGEN/URSACHEN/LÖSUNGEN ACHTUNG! Sämtliche Reparaturen dürfen ausschließlich durch einen spezialisierten Techniker bei ausgeschaltetem Gerät und gezogenem Netzstecker erfolgen. STÖRUNG MÖGLICHE URSACHEN ABHILFEN Die Pellets gelangen nicht in die Der Pelletbehälter ist leer. Pelletbehälter füllen. Brennkammer. Die Schnecke ist durch Späne blockiert. Behälter entleeren und von Hand die Schnecke von den Spänen befreien. - Seite 53 16-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Gerät funktioniert einige Die Zündphase wurde nicht abgeschlossen. Zündphase wiederholen. Minuten und schaltet sich dann ab. Zeitweiliger Stromausfall. Neu einschalten. Rauchgasleitung verstopft. Rauchgasleitung reinigen. Temperaturfühler sind defekt oder gestört. Fühler prüfen und ersetzen. Die Pellets sammeln sich in der Ungenügend Verbrennungsluft.
- Seite 54 16-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Das Gebläse schaltet sich nicht ein. Das Gerät hat die Temperatur nicht Abwarten. erreicht. Fernbedienung funktioniert Batterie der Fernbedienung leer. Batterien austauschen. nicht. Fernbedienung defekt. Fernbedienung austauschen. Im Automatikbetrieb arbeitet das Raumthermostat steht auf höchster Temperatur der Fernbedienung neu Gerät immer mit Höchstleistung.
-
Seite 55: 17-Schaltplan
17-SCHALTPLAN LEGENDE VERKABELUNGEN AIR-KAMINÖFEN SPANNUNGSFÜHRENDE ELEKTROKABEL 230V-STROMVERSORGUNGSKABEL VOR AUSFÜHRUNG VON ARBEITEN AN DER ELEKTRIK VOM STROMNETZ TRENNEN. BASSA TENSIONE ALTA TENSIONE 6,3 AT SIGNAL SIGNAL SIGNAL ROSSO 1. ENCODER GEBLÄSE RAUCHGASE 9. SCHALTER DRUCKWÄCHTER 2. ENCODER GETRIEBEMOTOR 10. THERMOSCHUTZSCHALTER TANK 3. - Seite 56 MCZ GROUP S.p.A. Via La Croce 8 33074 Vigonovo di Fontanafredda (PN) – ITALY Telefon: 0434/599599 Fax: 0434/599598 Internet: www.mcz.it e-mail: mcz@mcz.it 8901425000 REV. 1 09/12/14...
