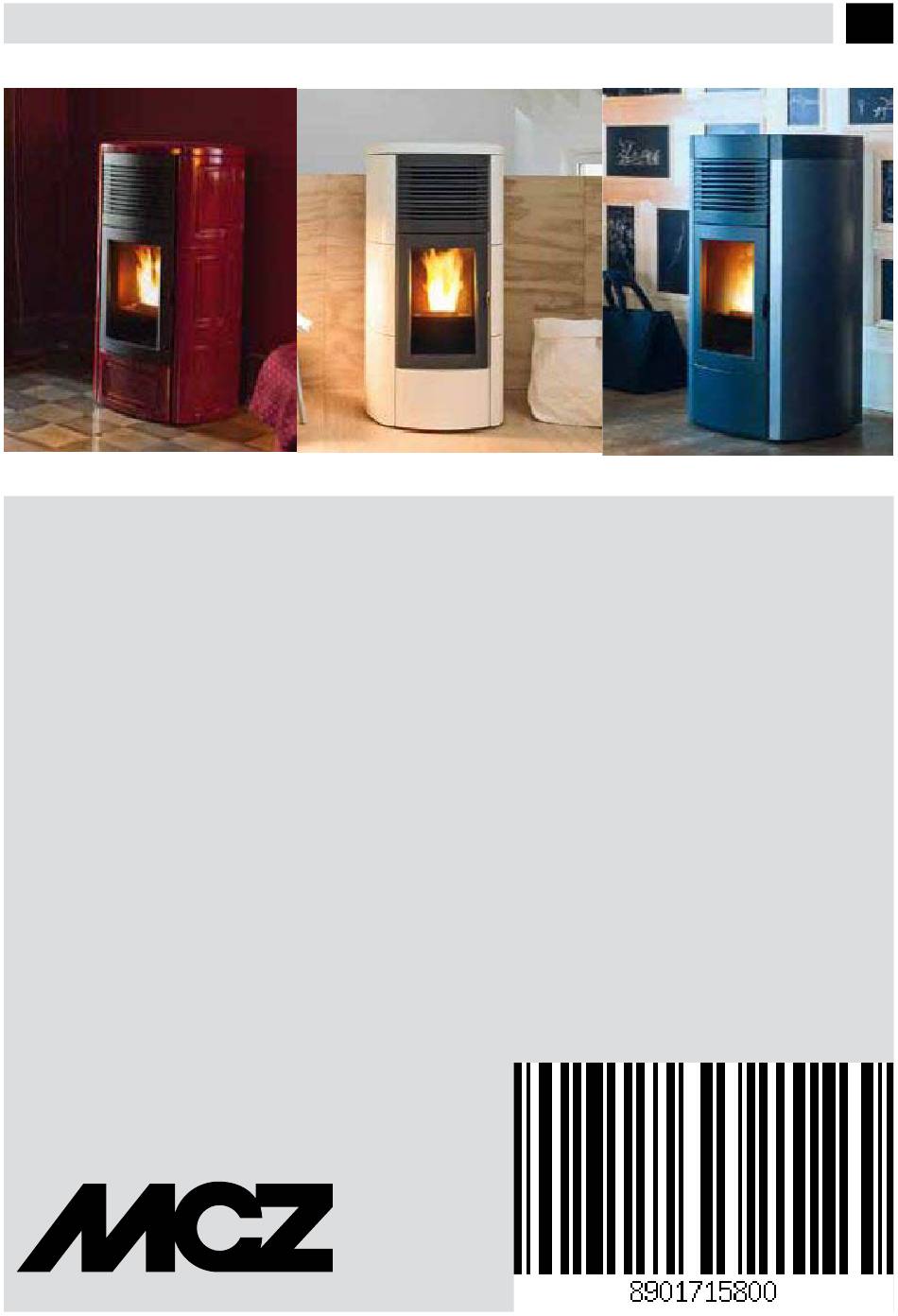

- Seite 1 INSTALLATIONS- UND GEBRAUCHSHANDBUCH PELLET-OFEN SUITE/CLUB/MUSA - 2016 Air - Comfort Air SUITE/CLUB/MUSA - 2016 Comfort Air 14 TEIL 2 - BETRIEB UND REINIGUNG Übersetzung der Originalanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS ....................II 9-ERSTMALIGES ANZÜNDEN ..................3 10-FERNBEDIENUNG MAX ...................4 11-NOT-BEDIENTAFEL ....................11 12-FUNKTIONSWEISE ....................13 13-SICHERHEITSVORRICHTUNGEN ................17 14-ALARME ......................18 15 - EMPFEHLUNGEN FÜR EINE SICHERE VERWENDUNG ..........25 16-REINIGUNGEN .....................26 17-STÖRUNGEN/URSACHEN/LÖSUNGEN ..............34 18-PLATINE FÜR AIR-KAMINÖFEN ................37 19-PLATINE FÜR COMFORT AIR-KAMINÖFEN MIT 3 VENTILATOREN ......38... -
Seite 3: 9-Erstmaliges Anzünden
9-ERSTMALIGES ANZÜNDEN HINWEISE FÜR DIE ERSTE INBETRIEBSETZUNG ALLGEMEINE HINWEISE Alle brennbaren Bauteile aus der Brennschale und von der Glasscheibe entfernen (Handbuch, verschiedene Aufkleber und eventuell vorhandenes Styropor). Kontrollieren, ob die Brennschale richtig eingesetzt ist und gut auf der Basis aufliegt. Es kann sein, dass das Anzünden nicht gleich beim ersten Versuch gelingt, da die Förderschnecke leer ist, und nicht immer rechtzeitig die Brennschale mit der für die normale Entwicklung der Flamme erforderlichen Menge Pellets beschicken kann. -
Seite 4: 10-Fernbedienung Max
10-FERNBEDIENUNG MAX ALLGEMEINE MERKMALE DER LCD-FERNBEDIENUNG Die Fernbedienung arbeitet mit einer Übertragungsfrequenz von 434,5 MHz. In das Gerät sind 3 AAA Batterien wie folgt einzusetzen: Deckel des Batteriefachs durch Drücken und Anheben am Pfeil entfernen. Batterien einsetzen und Polung beachten (+ und -). Den Deckel des Batteriefachs schließen. -
Seite 5: Funktionsweise Der Fernbedienung
10-FERNBEDIENUNG MAX FUNKTIONSWEISE DER FERNBEDIENUNG Allgemeine Funktionen Zum Ein- bzw. Ausschalten des Geräts Taste A1 s lang drücken. Mit der Taste C können Änderungen ausgeführt werden. Taste E dient zum Bestätigen der Änderungen. Mit der Taste B wird die Betriebsmodalität des Gerätes ausgewählt. Mit der Taste D kann durch die Einstellungen des GEBLÄSES und von SLEEP gesurft werden. - Seite 6 10-FERNBEDIENUNG MAX MANUELLE LEISTUNGSFUNKTION Diese Funktion ermöglicht die Einstellung der Flammenleistung von min. 1 bis max. 5. Die Leistungsstufen entsprechen unterschiedlichen Brennstoffverbrauchswerten: Bei Einstellung von 5 wird der Raum in geringerer Zeit aufgeheizt, bei Einstellung von 1 kann die Raumtemperatur für eine längere Zeitspanne konstant gehalten werden. Set Flamme geht automatisch auf das Minimum über, wenn der eingestellte Temperaturwert erreicht ist.
-
Seite 7: Zur Beachtung
10-FERNBEDIENUNG MAX Betriebsart TIMER (Anzeige TIMER): In dieser Betriebsart kann das Gerät anhand von 6 einstellbaren Zeitintervallen (P1 – P6) automatisch ein- und ausgeschaltet werden. In jedem Zeitintervall können eingestellt werden: • Einschaltzeit • Ausschaltzeit • Für das Intervall gewünschte Raumtemperatur •... - Seite 8 10-FERNBEDIENUNG MAX Raumbelüftung In allen 4 oben beschriebenen Betriebsarten (Manuell, Automatik, Timer, Eco) kann die Raumbelüftung nach Belieben geregelt werden. Es ist ausreichend, wie folgt vorzugehen: über die Grundanzeige drückt man die Taste D und tritt in die Einstellung des GFEBLÄSES (Abb.6) ein..
-
Seite 9: Funktion No Air (Sf)
10-FERNBEDIENUNG MAX Funktion Sleep Mit Sleep kann schnell eine Uhrzeit eingestellt werden, zu der das Gerät abschalten soll. Diese Funktion ist nur in Modalität MAN und AUTO verfügbar. Wie folgt einstellen: über die Einstellung der LEISTUNG (Druck auf die Taste D - siehe vorhergehenden Abschnitt) drückt man erneut die Taste D und gelangt zur Einstellung SLEEP. -
Seite 10: Timer-Einstellungen
10-FERNBEDIENUNG MAX TIMER-EINSTELLUNGEN Anzeige der Zeitintervalle der TIMER-FUNKTION Um in der Modalität TIMER auf die Anzeige der Zeitintervalle zuzugreifen ist es ausreichend, die Taste D 2 Sekunden lang zu drücken. Mit der Taste C können die 6 Zeitintervalle frei gescrollt und schnell alle gespeicherten Einstellungen überprüft werden (Abbildung 8). Durch Drücken der Taste D oder A erfolgt die Rückkehr zur Grundanzeige. -
Seite 11: 11-Not-Bedientafel
11-NOT-BEDIENTAFEL An der Seite hinten links des Geräts befindet sich die sog. Not-Bedientafel, mit der bei Betriebsstörungen Diagnose-Funktionen ausgeführt und das Gerät bei Ausfall der Fernbedienung bedient werden kann. LEGENDE A - DISPLAY; zeigt eine Reihe von Informationen zum Gerät E - Drei-Positionen-Schalter für die Wahl der Leistung sowie gegebenenfalls den Kenncode einer Betriebsstörung •... -
Seite 12: Montage Der Antenne Steuertafel
11-NOT-BEDIENTAFEL MONTAGE DER ANTENNE STEUERTAFEL • Die Antenne „A“ aus dem Beutel nehmen, in dem die Anleitungen enthalten sind. • Die Antenne „A“ im Uhrzeigersinn auf die Schraube „V“ nahe der Steuertafel schrauben, bis der bewegliche Teil in Richtung oben positioniert ist Achtung! Die Antenne ohne Kraftanwendung bis zum Anschlag einschrauben, um Empfangsstörungen zu vermeiden. -
Seite 13: 12-Funktionsweise
12-FUNKTIONSWEISE ELEKTRISCHER ANSCHLUSS Das Versorgungskabel zuerst an der Rückseite des Ofens und dann an die Wandsteckdose anschließen. Der Hauptschalter an der Seite darf nur zum Einschalten des Ofens betätigt werden; ansonsten sollte er ausgeschaltet bleiben. Bei längerer Nichtbenutzung des Ofens empfiehlt es sich, das Versorgungskabel des Ofens zu trennen. ELEKTRISCHER ANSCHLUSS DES OFENS. -
Seite 14: Einschalten Des Geräts Ohne Fernbedienung
12-FUNKTIONSWEISE Ein-/Ausschalten über Not-Bedientafel Falls die Fernbedienung defekt ist oder die Batterien leer sind, kann das Gerät in provisorischem Betrieb mithilfe der hinteren Not- Bedientafel bedient werden. In dieser Konfiguration kann das Gerät nur in Betriebsart Manuell arbeiten, mit der Möglichkeit zur Wahl einer von 3 Leistungsstufen. •... - Seite 15 12-FUNKTIONSWEISE Funktion Schneckenladung Mit dieser Funktion, die nur bei ausgeschaltetem Ofen aktiviert werden kann, können die Pellets in das Beschickungssystem (Förderschnecke) geladen werden; sie kann immer dann verwendet werden, wenn sich dieses durch Verbrauch der Pellets im Behälter leert (siehe Alarm A02). So können Fehlzündungen (Alarm A01) vermieden werden, die eben auf die Entleerung des Behälters zurückzuführen sind.
- Seite 16 12-FUNKTIONSWEISE Änderung des Pellet-Rezepts Diese Funktion dient dazu, den Ofen an die Art der verwendeten Pellets anzupassen. Da es im Handel viele verschiedene Pelletarten gibt, ist der Betrieb des Ofens stark abhängig von der Qualität des Brennstoffs. Die Zugabe von Pellets in die Brennschale kann erhöht oder verringert werden: •...
-
Seite 17: 13-Sicherheitsvorrichtungen
13-SICHERHEITSVORRICHTUNGEN SICHERHEITSEINRICHTUNGEN Das Gerät ist mit folgenden Sicherheitsvorrichtungen ausgerüstet: RAUCHGAS-TEMPERATURFÜHLER Misst die Temperatur der Rauchgase und erteilt die Freigabe für den Betrieb oder schaltet das Gerät ab, wenn die Rauchgastemperatur unter den voreingestellten Wert sinkt. TEMPERATURFÜHLER DES PELLET-BEHÄLTERS Wenn die Temperatur den eingestellten Sicherheitswert überschreitet, wird der Betrieb des Geräts sofort abgeschaltet, und um es wieder zu starten, muss abgewartet werden, dass es abgekühlt ist. -
Seite 18: 14-Alarme
14-ALARME ALARMMELDUNGEN Falls es zu einer Betriebsstörung kommt, tritt der Ofen in die Ausschaltphase wegen Alarm und informiert den Benutzer über den Typ der erfolgten Störung mit einem 3-stelligen Code, der auf der hinteren Notaus-Tafel angezeigt bleibt . Der Alarm wird permanent durch den entsprechenden dreistelligen Code angezeigt, durch das Blinken einer roten Leuchte auf der Not- Bedientafel, sowie, für die ersten 10 Minuten des Alarms, durch einen periodischen Warnton. -
Seite 19: Eingriff Sicherheitsvor- Richtungen
Wartung fällig, denn die eingestellte Anzahl Betriebsstunden ist erreicht. Zur Ausführung ist ein spezialisierter Techniker der Firma MCZ zu verständigen. Beenden des Alarmzustandes Falls ein Alarm ausgelöst wurde, ist zur Wiederherstellung des normalen Betriebs des Ofens wie folgt vorzugehen: •... -
Seite 20: Vorgehensweise
Inspektionsverschluss kein Rauchgasgebläse) Wenn diese Faktoren nicht in Betracht kommen, Rauchgasleitung und Schornstein kontrollieren und gegebenenfalls reinigen (diese Eingriffe sollten von einem spezialisierten Techniker von MCZ ausgeführt werden). Erst nachdem die Ursache der Blockierung dauerhaft beseitigt wurde, darf eine erneute Zündung vorgenommen werden. - Seite 21 14-ALARME Falls der Alarm A18 häufig ausgelöst wird - zur Erinnerung: Ofentür offen Tür schließen Brennstoffladeklappe offen Klappe schließen. EINGRIFF Brennstoff-Füllstand im Behälter senken. SICHERHEITSVOR- RICHTUNGEN Druckwächter Luft Ungenügender Schornsteinzug oder Verstopfung der Brennschale. Prüfen, ob die Brennschale durch Verkrustungen verstopft ist, und sie gegebenenfalls reinigen.
-
Seite 22: Drehzahl (Rpm)
14-ALARME Die elektronische Steuerung wurde außerdem mit einem Automatismus mit Timer und Schaltschützen versehen, der die Drehzahl der Rauchgasabsaugung (RPM) so erhöht, dass der Unterdruck im Behälter und somit der Druckwächter wieder hergestellt werden, falls der Deckel zum Nachfüllen geöffnet wird oder bei etwaigen unvermittelten und sprunghaften Druckabfällen, wie zum Beispiel bei Windböen. Wenn der Druckabfall länger als 60 Sekunden andauert, wird das Gerät in einen Alarmzustand versetzt (A05 oder A18). - Seite 23 14-ALARME UNTERDRUCK IM BEHÄLTER MIT WERKSPARAMETERN UND SCHORNSTEINZUG VON 5Pa (EMPFOHLENER MINDESTWERT). POWER WERTE 13,7/14,2 Pa 15,1/15,6 Pa 17,1/17,5 Pa 19,1/19,5 Pa 22,0/22,2 Pa Schronsteinzug 6 kW 95 °C 110 °C 125 °C 141 °C 165 °C Rauchgastemperatur 13,8/14,3 Pa 15,6/16,1 Pa 17,8/18,0 Pa 21,7/22,2 Pa...
- Seite 24 14-ALARME Veränderung der Position des Druckwächters ACHTUNG! Alle Arbeiten müssen bei vollständig abgekühltem Gerät und abgezogenem Netzstecker erfolgen. Das Gerät vor der Durchführung irgendwelcher Arbeiten von der 230 V-Versorgung abtrennen. Hiernach ist es möglich, den Luftdruckwächter zu betätigen, indem die Position der Installation geändert wird. Für den Zugriff auf den Druckwächter muss die rechte Ofenplatte abgenommen werden.
-
Seite 25: 15 - Empfehlungen Für Eine Sichere Verwendung
15 - EMPFEHLUNGEN FÜR EINE SICHERE VERWENDUNG NUR EINE SACHGEMÄSSE INSTALLATION UND EINE ANGEMESSENE WARTUNG UND REINIGUNG DES GERÄTES KÖNNEN DEN EINWANDFREIEN BETRIEB UND EINE SICHERE VERWENDUNG DES PRODUKTES GEWÄHRLEISTEN. Wir möchten Sie darüber informieren, dass wir über Störungen von Pelletprodukten zur Heizung von Privatheimen unterrichtet sind, die hauptsächlich auf eine unsachgemäße Installation, eine nicht angemessene Wartung und eine unsachgemäße Verwendung zurückzuführen sind. -
Seite 26: 16-Reinigungen
16-REINIGUNGEN BEISPIEL SAUBERE BRENNSCHALE BEISPIEL VERSCHMUTZTE BRENNSCHALE Nur eine angemessene Wartung und Reinigung des Produkts können seine Sicherheit und korrekte Funktionsweise garantieren. ACHTUNG! Sämtliche Reinigungsarbeiten müssen bei vollständig abgekühltem Gerät und abgezogenem Netzstecker erfolgen. Das Produkt vor der Durchführung jeglicher Wartungsarbeit von der 230 V-Versorgung abtrennen“ Es ist nur wenig Wartung erforderlich, wenn das Gerät mit zertifizierten Qualitätspellets betrieben wird. - Seite 27 16-REINIGUNGEN BITTE BEACHTEN SIE, DASS NUR EINE RICHTIG EINGESETZTE UND GEREINIGTE BRENNSCHALE DIE SICHERE ZÜNDUNG UND DEN OPTIMALEN BETRIEB IHRES PELLETGERÄTES GEWÄHRLEISTEN KANN. BEI EINER FEHLZÜNDUNG UND NACH JEDER SONSTIGEN BLOCKIERUNG DES GERÄTES MUSS DIE BRENNSCHALE VOR JEDER WIEDEREINSCHALTUNG UNBEDINGT ENTLEERT WERDEN. Für eine wirksame Reinigung der Brennschale diese aus dem Gerät entnehmen und die Löcher und den Rost am Boden gründlich reinigen.
-
Seite 28: Reinigung Der Glasscheibe
16-REINIGUNGEN REINIGUNG DER GLASSCHEIBE Zur Reinigung der Glaskeramikscheibe sollte ein trockener Pinsel verwendet oder, bei starker Verschmutzung, ein wenig Spezialreiniger aufgesprüht und dann mit einem Tuch gereinigt werden. ACHTUNG! Keine scheuernden Mittel verwenden und das Mittel zur Reinigung der Scheibe nicht auf die lackierten Teile und auf die Dichtungen der Brennkammertür sprühen (Schnur aus Keramikfaser). -
Seite 29: Regelmässige Reinigung Durch Den Qualifizierten Techniker
16-REINIGUNGEN REGELMÄSSIGE REINIGUNG DURCH DEN QUALIFIZIERTEN TECHNIKER REINIGUNG DES WÄRMETAUSCHERS UND DES UNTEREN FACHS Nach der Hälfte , vor allem aber am Ende der Wintersaison muss der Raum gereinigt werden, der von den Rauchabgasen durchströmt wird. Diese Reinigung ist unbedingt erforderlich, damit alle Verbrennungsrückstände leicht entfernt werden können, andernfalls würden sie sich mit der Zeit durch Feuchtigkeit verhärten und nur noch schwer zu entfernen sein. - Seite 30 16-REINIGUNGEN REINIGUNG DES WÄRMETAUSCHERS REINIGUNG OBERES FACH Den oberen Wärmetauscher bei kaltem Ofen und ohne die betreffenden Verkleidungen reinigen. Nachdem der untere Reinigungsverschluss „n“ entfernt wurde (siehe voriger Absatz), mit einer starren Stange oder einer Flaschenbürste die Wände des Feuerraums abkratzen (siehe Pfeil), sodass die Asche in das untere Fach fällt.
- Seite 31 16-REINIGUNGEN Mit einer starren Stange oder einer Flaschenbürste die Wände des Feuerraums (siehe Pfeile - jeweils rechts und links des Feuerraums) abkratzen, sodass die Asche in das Fach darunter fällt. Mit der Staubsaugerdüse Asche und Staub, die sich über dem Wärmetauscher angesammelt haben, absaugen (siehe Pfeil). Anschließend auch den unteren Wärmetauscher noch einmal gründlich reinigen, ggf.
-
Seite 32: Reinigung Der Rauchgasabzugsanlage Und Allgemeine Kontrolle
16-REINIGUNGEN REINIGUNG DER RAUCHGASABZUGSANLAGE UND ALLGEMEINE KONTROLLE Rauchgasabzugsanlage reinigen, insbesondere an den T-Stücken, den Bögen, sowie den eventuell vorhandenen horizontalen Abschnitten des Rauchgaskanals. Mit der Reinigung des Schornsteins muss ein qualifizierter Schornsteinfeger beauftragt werden. Dichtigkeit der Dichtungen aus Keramikfaser in der Tür des Ofens prüfen. Wenn erforderlich, neue Dichtungen für den Austausch beim Händler bestellen oder den ganzen Vorgang durch den autorisierten Kundendienst ausführen lassen. - Seite 33 16-REINIGUNGEN AUSSERBETRIEBSETZEN (Saisonende) Am Ende jeder Saison, bevor das Gerät abgeschaltet wird, wird empfohlen, den Pelletbehälter mithilfe eines Sauggerätes mit langem Schlauch, komplett zu leeren. Während seiner Stillstandszeit muss das Gerät vom Stromnetz getrennt werden. Aus Sicherheitsgründen empfehlen wir, besonders wenn Kinder im Haus sind, stets das Versorgungskabel abzuziehen. Wenn sich beim Wiedereinschalten nach Drücken des Hauptschalters an der Seite des Geräts das Display der Bedientafel nicht einschaltet, könnte der Austausch der Sicherung erforderlich sein.
-
Seite 34: 17-Störungen/Ursachen/Lösungen
17-STÖRUNGEN/URSACHEN/LÖSUNGEN ACHTUNG! Sämtliche Reparaturen dürfen ausschließlich durch einen spezialisierten Techniker bei ausgeschaltetem Gerät und gezogenem Netzstecker erfolgen. STÖRUNG MÖGLICHE URSACHEN ABHILFEN Die Pellets gelangen nicht in die Der Pelletbehälter ist leer. Pelletbehälter füllen. Brennkammer. Die Schnecke ist durch Späne blockiert. Behälter entleeren und von Hand die Schnecke von den Spänen befreien. - Seite 35 17-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Gerät funktioniert einige Die Zündphase wurde nicht abgeschlossen. Zündphase wiederholen. Minuten und schaltet sich dann ab. Zeitweiliger Stromausfall. Neu einschalten. Rauchgasleitung verstopft. Rauchgasleitung reinigen. Temperaturfühler sind defekt oder gestört. Fühler prüfen und ersetzen. Die Pellets sammeln sich in der Ungenügend Verbrennungsluft.
- Seite 36 17-STÖRUNGEN/URSACHEN/LÖSUNGEN STÖRUNG MÖGLICHE URSACHEN ABHILFEN Das Gebläse schaltet sich nicht ein. Das Gerät hat die Temperatur nicht Abwarten. erreicht. Fernbedienung funktioniert Batterie der Fernbedienung leer. Batterien austauschen. nicht. Fernbedienung defekt. Fernbedienung austauschen. Im Automatikbetrieb arbeitet das Raumthermostat steht auf höchster Temperatur der Fernbedienung neu Gerät immer mit Höchstleistung.
-
Seite 37: 18-Platine Für Air-Kaminöfen
18-PLATINE FÜR AIR-KAMINÖFEN SPANNUNGSFÜHRENDE ELEKTROKABEL 230V-STROMVERSORGUNGSKABEL VOR AUSFÜHRUNG VON ARBEITEN AN DER ELEKTRIK VOM STROMNETZ TRENNEN. BASSA TENSIONE ALTA TENSIONE 6,3 AT SIGNAL SIGNAL SIGNAL ROSSO LEGENDE VERKABELUNGEN AIR-KAMINÖFEN 1. ENCODER GEBLÄSE RAUCHGASE 9. LUFTGEBLÄSE 1 10. GETRIEBEMOTOR 2. ENCODER GETRIEBEMOTOR 3. -
Seite 38: 19-Platine Für Comfort Air-Kaminöfen Mit 3 Ventilatoren
19-PLATINE FÜR COMFORT AIR-KAMINÖFEN MIT 3 VENTILATOREN BASSA TENSIONE ALTA TENSIONE 6,3 AT SPANNUNGS- FÜHRENDE ELEKTROKABEL 230V-STROM- SIGNAL VERSORGUNGS- SIGNAL KABEL VOR AUSFÜHRUNG SIGNAL ROSSO VON ARBEITEN AN DER ELEKTRIK VOM STROMNETZ TRENNEN. LEGENDE VERKABELUNGEN COMFORT AIR-KAMINÖFEN MIT 3 VENTILATOREN 1. - Seite 40 MCZ GROUP S.p.A. Via La Croce Nr. 8 33074 Vigonovo di Fontanafredda (PN) – ITALIEN Telefon: 0434/599599 r.a. Fax: 0434/599598 Internet: www.mcz.it e-mail: mcz@mcz.it 8901715800 REV.0 08/06/2017...
