MCZ CURVE Installations- Und Bedienungsanleitung Seite 35

5-MONTAGE DER VERKLEIDUNG

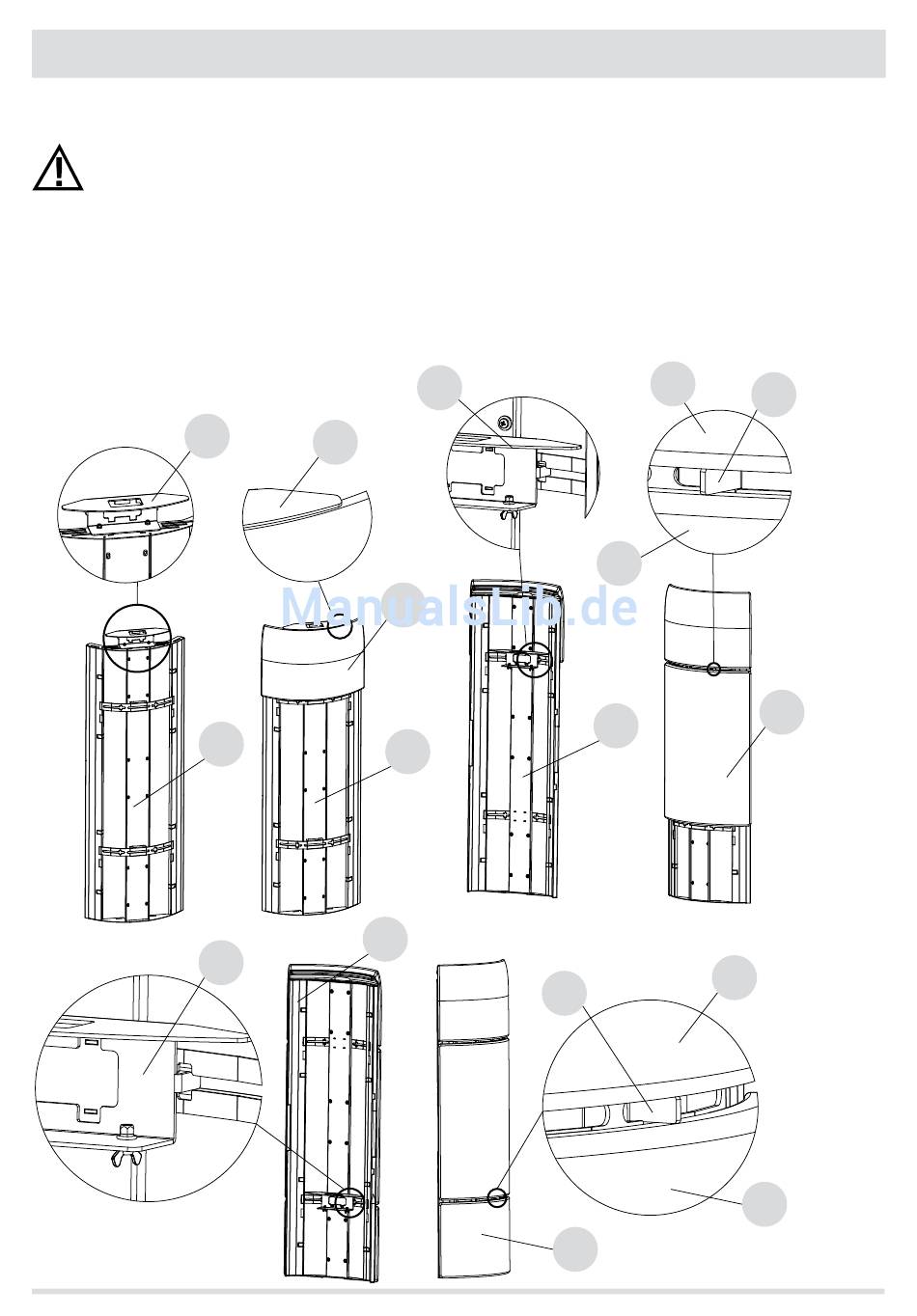

VERWENDUNG DER SCHABLONE FÜR DIE BEFESTIGUNG DER KERAMIKTEILE (gleiches Verfahren für die rechte
und die linke Seite).
Achtung! Unter Verwendung der Schablone „M" mit der Positionierung des ersten Keramikteils beginnen.
Nach Abnehmen des Rahmens „T3" von der Ofenstruktur gemäß den Anleitungen des obigen Abschnitts, die Schablone „M" zum
Positionieren der Keramikplatte nehmen und am oberen Teil des Rahmens "T3" mithilfe der mitgelieferten Schrauben befestigen.
Die Keramik „C" wie vorab beschrieben am Rahmen „T3" so befestigen, dass der obere Teil der Keramik einwandfrei auf der Schablone
„M" aufliegt. Die Schablone „M" von oben abnehmen und unter den Keramikteil legen, hiernach den Keramikteil „D" auf die Schablone
legen, so, dass er bündig anliegt und ihn befestigen. Die Schablone neuerdings abnehmen und unter den Keramikteil „D" legen, um
den Keramikteil „E" nach demselben System zu befestigen. Die Schablone „M" für die Befestigung der nächsten Keramikteile abnehmen.
Mit der Befestigung des Rahmens samt Keramik am Ofen gemäß Anleitung fortfahren.
C
M
M
M
M
D
C
D
T3
T3
T3
T3
M
D
M
E
E
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten 33
