3.3.5 Elektrische Anschlüsse herstellen
• den Leiter auf etwa 6 mm abisolieren
• zum Anschluss der Signalleitungen, des Shutdown-Moduls, der Schlitzinitiatoren
bzw. der Mikroschalter die Leitungsenden von links in die jeweiligen Schraubklem-
men einführen und die Schrauben handfest anziehen (Zugang von oben). Zum
Anschluss eines Steckmoduls die Leitungsenden von oben in die entsprechenden
Schraubklemmen einführen und die Schrauben handfest anziehen (Zugang seitlich)
Shutdown-
Binärausgang
Binäreingang

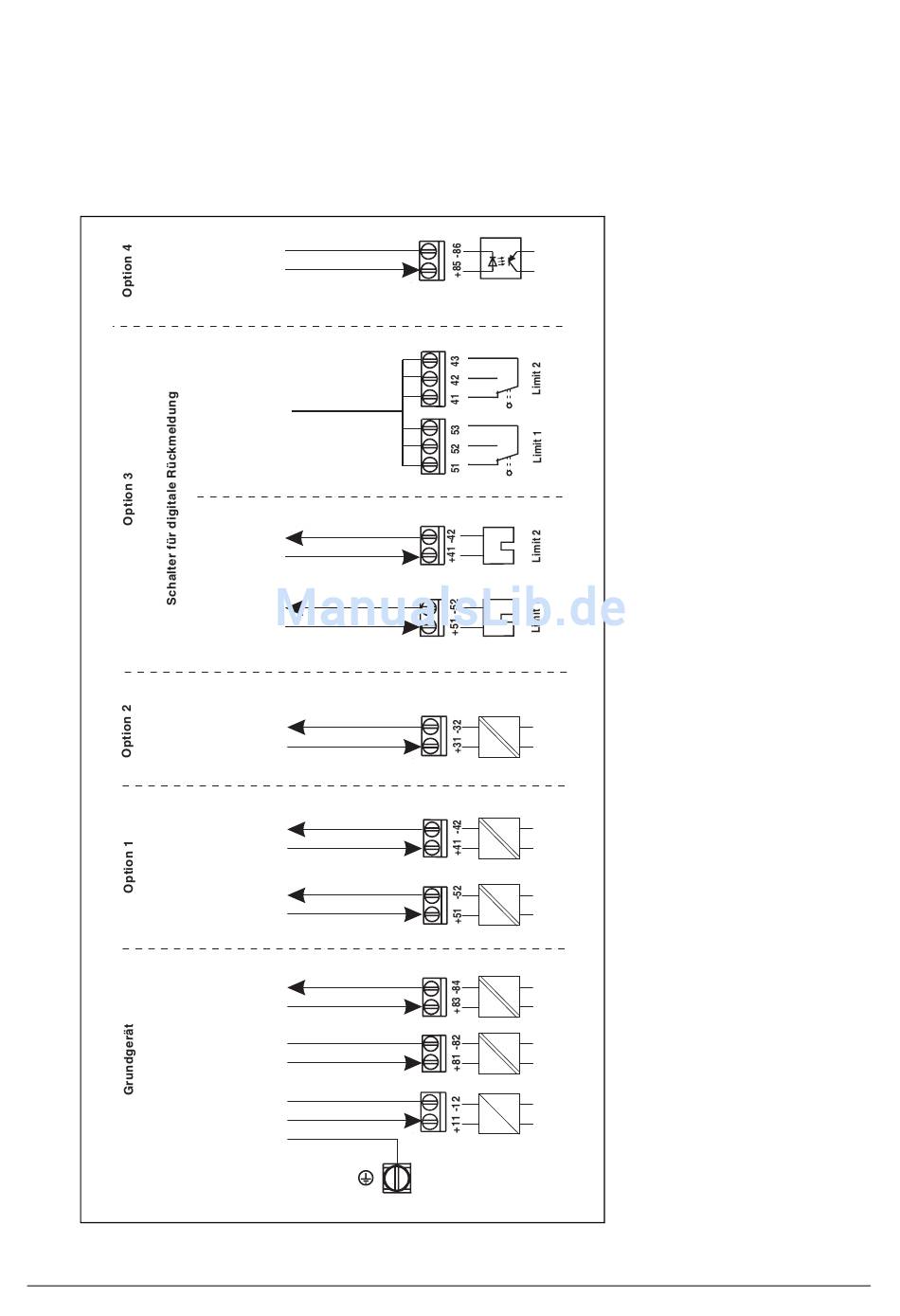

Bild 20 Anschlussplan
41/18-79 DE
Modul
24V DC (20V ... 30V)
max. 24V
Mikro-
schalter
max. 2A
L= <1mA; H= >2mA
5 ... 11V DC
Schlitz-
L= <1mA; H= >2mA
initiatoren
5 ... 11V DC
4 ... 20mA
Analoge
Rück-
meldung
10V ... 30V DC
L= <1mA; H= >2mA
Digitale
5 ... 11V DC
Rück-
L= <1mA; H= >2mA
meldung
5 ... 11V DC
L= <1mA; H= >2mA
5 ... 11V DC
24V DC (12V ... 30V)
Analog-
4 ... 20 mA
eingang
Elektropneumatischer Stellungsregler TZIDC
NO
NC
NO
NC
AO
SW 1
SW 2
DO
DI
AI
25
