3. Hebel und Winkel am TZIDC montieren
5

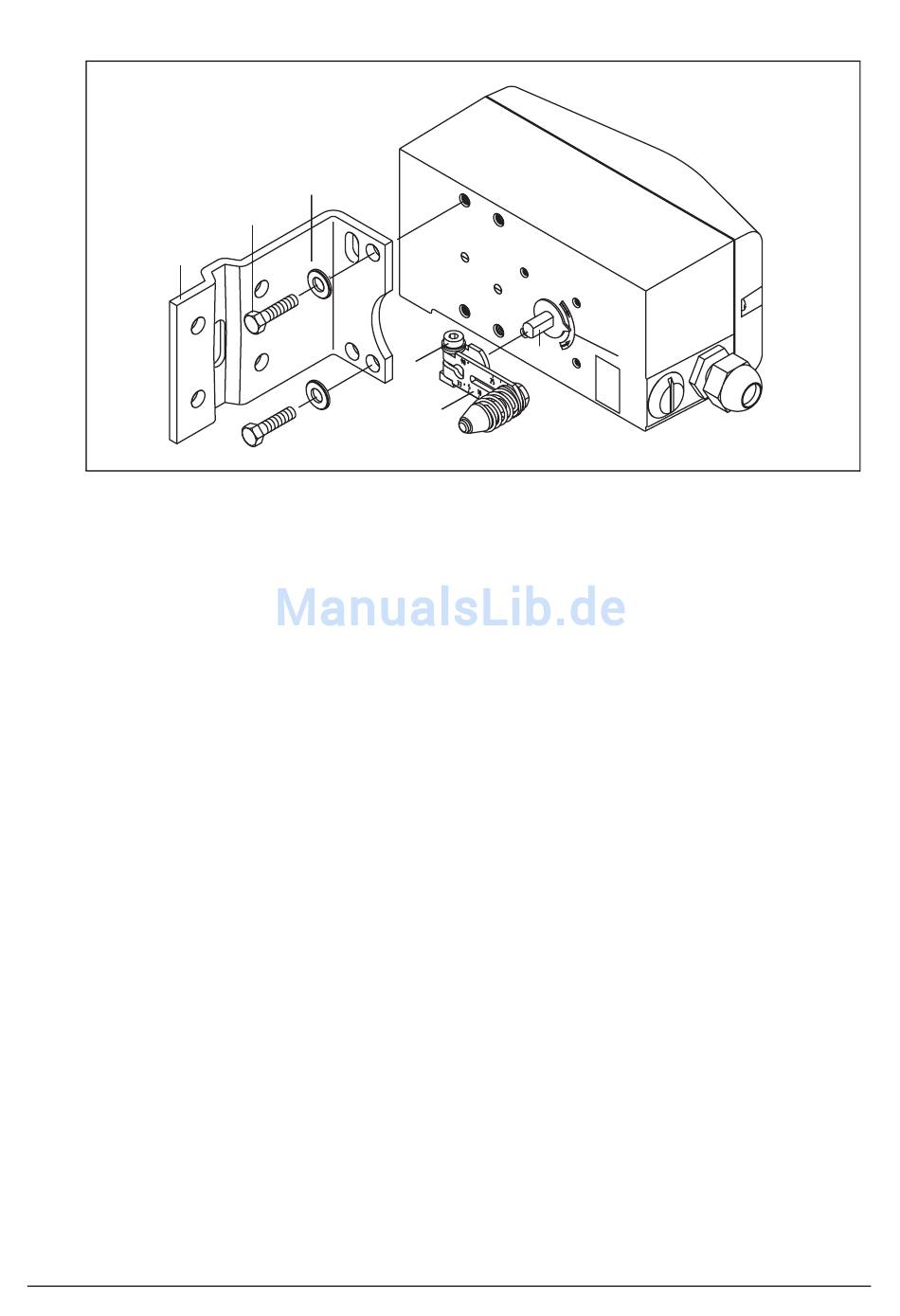

Bild 7 Hebel und Anbauwinkel am TZIDC montieren
• Hebel (1) auf die Achse (2) des TZIDC aufsetzen (durch angeschnittene Form der
Achse nur in einer Richtung möglich)
• anhand der Pfeilmarkierung (3) prüfen, ob der Hebel sich im Arbeitsbereich (zwi-
schen den Pfeilen) bewegt
• Schraube (4) am Hebel handfest anziehen
• den vorbereiteten TZIDC mit noch losem Anbauwinkel (5) so an den Antrieb halten,
dass die Konusrolle des Hebels in den Bügel eintaucht, um festzustellen, welche
Bohrungen am TZIDC für den Anbauwinkel verwendet werden müssen.
• Anbauwinkel (5) mit Schrauben (6), und Unterlegscheiben (7) in den entsprechen-
den Bohrungen am TZIDC-Gehäuse befestigen; Schrauben möglichst gleichmäßig
anziehen, um später Linearität zu gewährleisten. Den Anbauwinkel so in dem Lang-
loch ausrichten, dass sich ein symmetrischer Arbeitsbereich ergibt (Hebel bewegt
sich zwischen den Pfeilen, (3)).
14
7
6
4
Elektropneumatischer Stellungsregler TZIDC
2
1
3
41/18-79 DE
