3.3.3 Übersicht
Für die Kabeleinführung in das
Gehäuse befinden sich auf der
linken Gehäuseseite
Gewindebohrungen PG 13,5,
1/2 - 14 NPT oder M20 x 1,5 .
Die eine Bohrung ist mit einer
Kabelverschraubung
hen, auf der anderen sitzt ein
Blindstopfen.

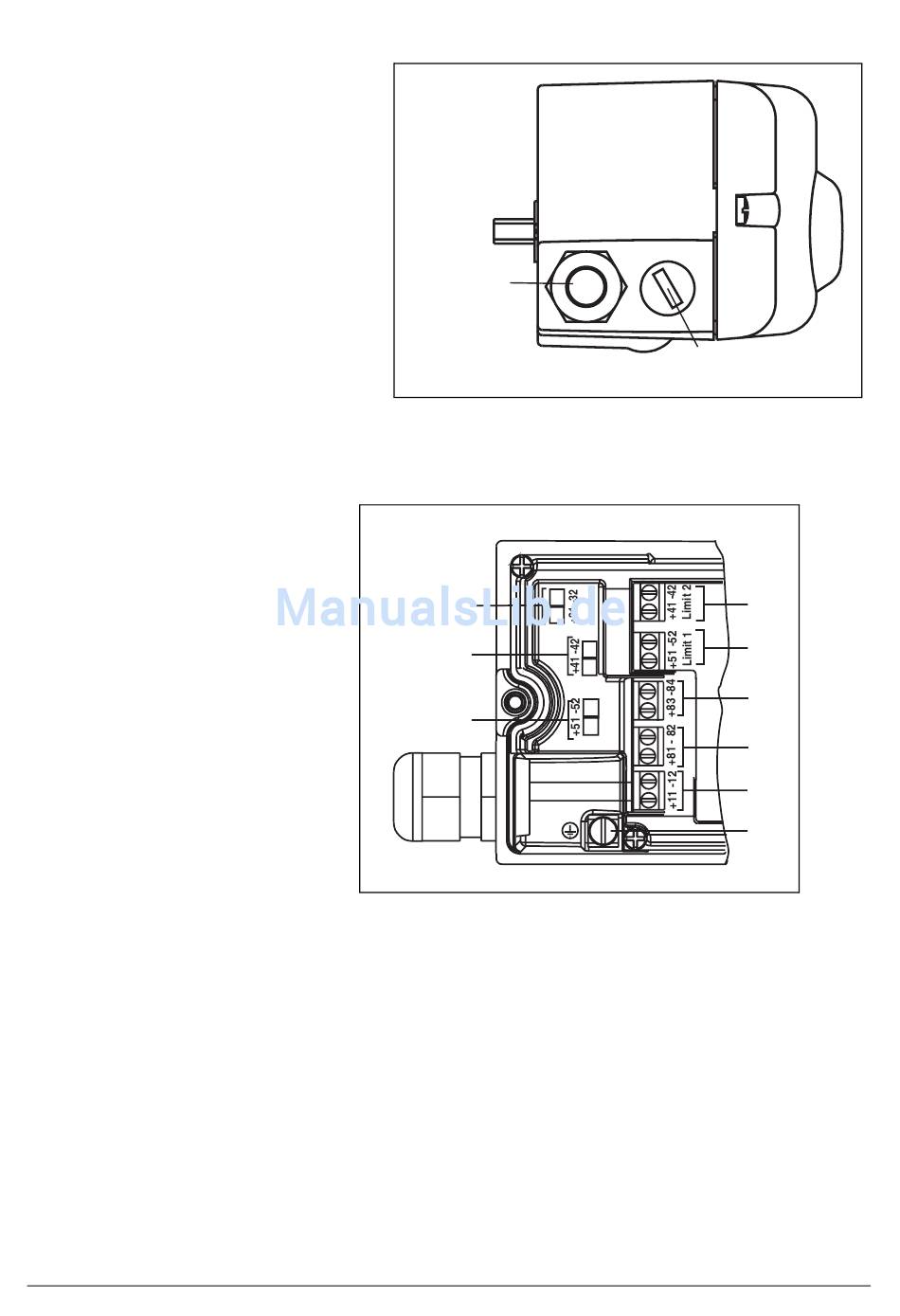

Die Schraubklemmen im Gehäuse sind folgendermaßen belegt (siehe Bild 18):
1 Modul für analoge Rück-
meldung
2 Modul für digitale Rück-
meldung (1. Anschluss)
oder Modul für die Shut-
down-Funktion
3 Modul für digitale Rück-
meldung (2. Anschluss)
4 Bausatz für digitale
Rückmeldung, entwe-
der Schlitzinitiatoren
oder Mikroschalter 24 V
5 wie 4
6 Binärausgang DO
7 Binäreingang DI
8 Signal 4...20 mA
9 Erdungsanschluss
41/18-79 DE
zwei
verse-
Kabel-
verschraubung
Bild 17
Bild 18
Elektropneumatischer Stellungsregler TZIDC
Kabeleinführung
1
2
3
Schraubklemmen
Blindstopfen
4
5
6
7
8
9
