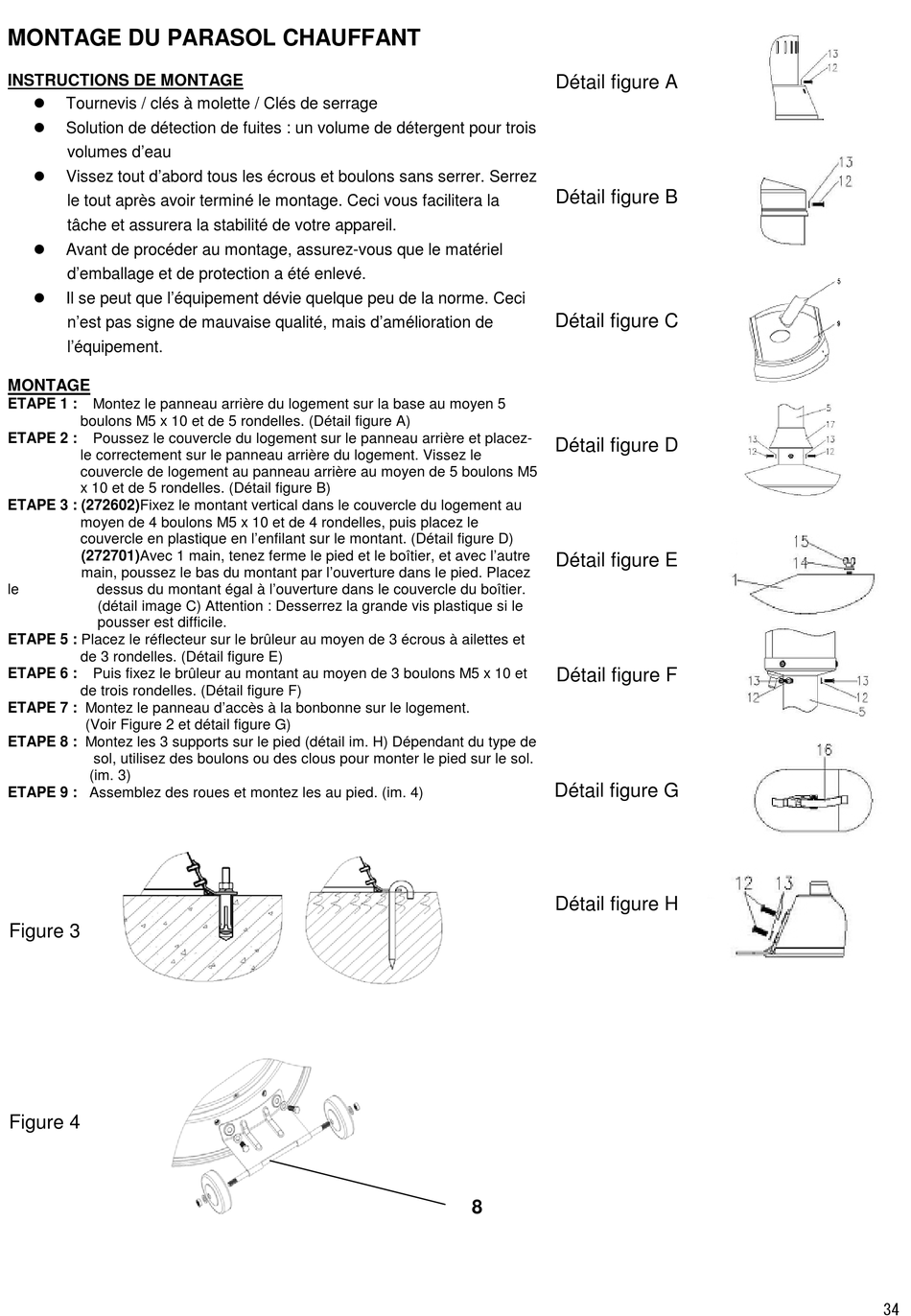

MONTAGE DU PARASOL CHAUFFANT

INSTRUCTIONS DE MONTAGE

Tournevis / clés à molette / Clés de serrage

Solution de détection de fuites : un volume de détergent pour trois
volumes d'eau

Vissez tout d'abord tous les écrous et boulons sans serrer. Serrez
le tout après avoir terminé le montage. Ceci vous facilitera la
tâche et assurera la stabilité de votre appareil.

Avant de procéder au montage, assurez-vous que le matériel
d'emballage et de protection a été enlevé.

Il se peut que l'équipement dévie quelque peu de la norme. Ceci
n'est pas signe de mauvaise qualité, mais d'amélioration de
l'équipement.
MONTAGE
ETAPE 1 : Montez le panneau arrière du logement sur la base au moyen 5
boulons M5 x 10 et de 5 rondelles. (Détail figure A)
ETAPE 2 : Poussez le couvercle du logement sur le panneau arrière et placez-
le correctement sur le panneau arrière du logement. Vissez le
couvercle de logement au panneau arrière au moyen de 5 boulons M5
x 10 et de 5 rondelles. (Détail figure B)
ETAPE 3 : (272602)Fixez le montant vertical dans le couvercle du logement au
moyen de 4 boulons M5 x 10 et de 4 rondelles, puis placez le
couvercle en plastique en l'enfilant sur le montant. (Détail figure D)
(272701)Avec 1 main, tenez ferme le pied et le boîtier, et avec l'autre
main, poussez le bas du montant par l'ouverture dans le pied. Placez
le dessus du montant égal à l'ouverture dans le couvercle du boîtier.
(détail image C) Attention : Desserrez la grande vis plastique si le
pousser est difficile.
ETAPE 5 : Placez le réflecteur sur le brûleur au moyen de 3 écrous à ailettes et
de 3 rondelles. (Détail figure E)
ETAPE 6 : Puis fixez le brûleur au montant au moyen de 3 boulons M5 x 10 et
de trois rondelles. (Détail figure F)
ETAPE 7 : Montez le panneau d'accès à la bonbonne sur le logement.
(Voir Figure 2 et détail figure G)
ETAPE 8 : Montez les 3 supports sur le pied (détail im. H) Dépendant du type de
sol, utilisez des boulons ou des clous pour monter le pied sur le sol.
(im. 3)
ETAPE 9 : Assemblez des roues et montez les au pied. (im. 4)
Figure 3
Figure 4
Détail figure A
Détail figure B
Détail figure C
Détail figure D
Détail figure E
Détail figure F
Détail figure G
Détail figure H
