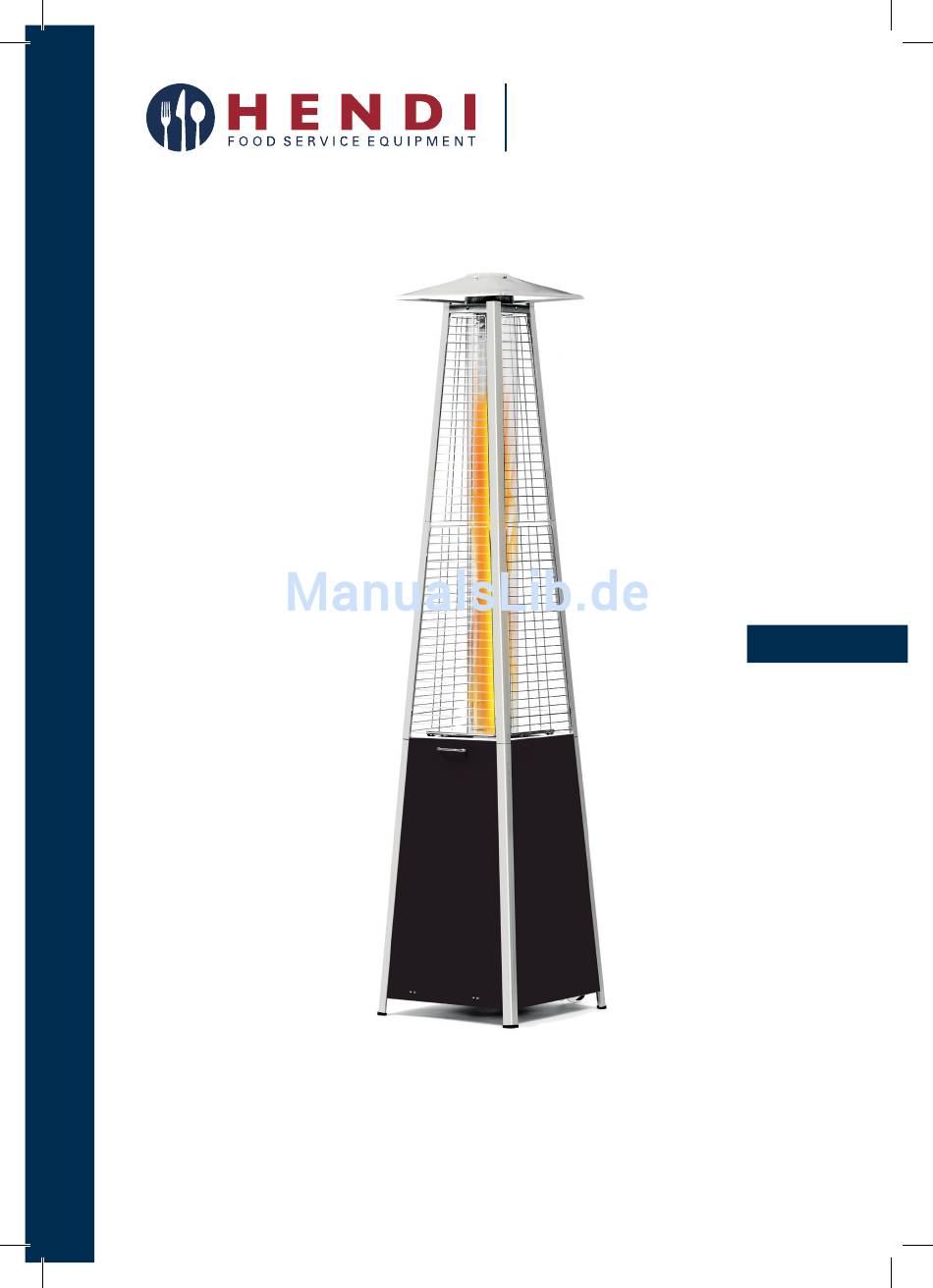

Seite 1 Gebruiksaanwijzing Instrucţiunile utilizatorului Instrukcja obsługi Руководство по эксплуатации PYRAMID HEATER Item: 272404 You should read this user manual carefully before Lisez attentivement ce mode d’emploi avant d’utiliser using the appliance l’appareil . Bevor Sie das Gerät in Betrieb nehmen, sollten Prima di utilizzare l’apparecchio in funzione leggere...
Seite 2 горячими. Убедитесь в том, что рядом с устройством нет детей. N° seriale / Număr serial / Серийный номер 0063/16 e très 0063CL7070 Steenoven 21, NL-3911 TX Rhenen www.hendi.eu d'uso. Item / Artikel / Item / Artykuł / Article 272404 Pyramid Heater Articolo / Articol / пункт...
Seite 16: Sicherheitsregeln
Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf des Gerätes Hendi. Machen Sie sich bitte mit dieser Anleitung noch vor der Inbetriebnahme des Gerätes vertraut, um Schäden durch die unsachgemäße Bedienung zu vermeiden. Den Sicherheitsregeln ist besondere Aufmerksamkeit zu widmen.
Seite 17 • Der Heizer muss von einem qualifizierten Servicetechniker vor dem Gebrauch und mind- estens einmal im Jahr überprüft werden. • Das Gerät kann eine häufigere Reinigung erfordern. Es ist erforderlich, damit der Steuerungselemente, Brenner und die Wege der Luftzirkulation im Gerät immer sauber sind.
Seite 18: Teileliste Des Heizstrahlers
Teileliste des heizstrahlers # TEIL TEILEBEZEICHNUNG ABBILDUNG ANZAHL Reflektor Feuerschirm Schutzgitter - oberes Schutzgitter - unteres Obere stütze Untere stütze Glasrohr Glasrohrverbindung Gummiring Baugruppe des brenners Baugruppe des behältergehäuses Kette (montiert mit türen) Zubehör # TEIL TEILEBEZEICHNUNG ABBILDUNG ANZAHL BESCHREIBUNG Zum anschliessen des reflektors und des Überwurfmuttern M6 feuerschirms.
Seite 19 Detailansicht...
Seite 20 Montage des heizstrahlers • Verzeichnis erforderlichen Werkzeuge: • Im Gerät können geringe Unterschiede auftreten. Kreuzschlitzschraubenzieher Das bedeutet nicht auch eine geringere Qualität, • Lösung zum Entdecken von Leckstellen – ein Teil sondern die Grundlage für Verbesserungen. der Detergens und drei Teile Wasser •...
Seite 21 SCHRITT 4: Schrauben Sie die zwei Standardschrauben und Unterlegscheiben (BB) entsprechend der Anzeige des Pfeiles auf der oberen Stütze (E) ab. Fügen Sie den Feuerschirm (B) dem oberen Teil der kompletten Stütze hinzu und befestigen sie mit den zwei Standardschrauben und den Unterlegscheiben. Wiederholen Sie den Schritt, um den Feuerschirm (B) an die übrigen 3 kompletten Stützen zu befestigen.
Seite 22 SCHRITT 7: Ausgleichen und Einstellen des unteren Schutzgitters (D) in die Innenaussparungen in der unteren Stütze (F). Wiederholen Sie den Schritt, um zwei untere Schutzgitter (D) einzusetzen. SCHRITT 8: Die vier Befestigungsschienen der Abdeckung demontieren, die vier Schrauben und Unter- legscheiben vom Feuerschirm (B) abschrau- ben.
Seite 23 SCHRITT 10: Halten Sie das Glasrohr (G) und setzen Sie eines ihrer Enden in den Feuerschirm (B), bis es den oberen Teil des Feuerschirms berührt; und danach das andere Ende des Glasrohres (G) in die Mitte des Behälterge- häuses einsetzen (oberer Teil der Baugruppe des Brenners). HINWEIS: DAS GLASROHR KANN LEICHT ZERBRECHEN;...
Seite 24 Bedienanleitung Vor jedem gebrauch und nach jedem wechsel der gasflasche bzw. Vor dem zünden muss man das system der gaszuführung entlüften! Zu diesem zweck dreht man den drehknopf für die steuerung nach links auf die position „ PILOT”. Vor dem zündversuch ist der drehknopf zu drücken und 3 minuten lang zu halten. Batteriewechsel Entfernen Sie die Mutter der Impulszündung aus eingeschoben wird und danach WIRD erneut die...
Seite 25 Prüfen der dichtheit Niemals ein offenes feuer zum prüfen der dichtheit verwenden und diese prüfung nicht beim rauchen von zigaretten vornehmen. Die Gasanschlüsse sind vor dem fabrikmäßi- • Im Falle einer Undichtheit muss man sofort die gen Versand in Bezug auf ihre Dichtheit geprüft. Gaszufuhr abschalten, alle undichten Verbindun- Am Gerät ist regelmäßig eine Dichtheitsprüfung gen zudrehen, anschließend wieder die Gaszufuhr...
Seite 26: Sicherheitsbestimmungen
• Die Dichtheit muss an allen Verbindungen mit ein- chtheit auftritt, dann muss man die Verbindung er Seifenlösung geprüft werden. Wenn eine Undi- zudrehen und erneut testen. Sicherheitsbestimmungen Für den Gebrauch im Freien oder an gut belüfteten Orten zugelassen. Der gut belüftete Raum sollte mindestens 25% freie Fläche haben (als freie Fläche wird die Summe der Wandflächen angenommen).
Seite 27 Service • Zwecks Realisierung von Serviceleistungen und • Hinweis: Im Gerät dürfen keine nicht autorisierten des Austausches von Teilen des Gerätes setzen Teile oder Elemente verwendet werden, sondern Sie sich bitte mit dem örtlichen Lieferanten in nur Originalersatzteile und Elemente. Die Ver- Verbindung.
Seite 28: Garantie
Ansammlung von Verunreinigungen um Ansammlung von Verunreinigungen um den Piloten herum den Piloten herum beseitigen Pilot erlischt Verbindung zwischen dem Gasventil und Verbindung zusammendrücken und Di- der Pilotenbaugruppe ist lose chtheitsprüfung durchführen Thermoelement ist beschädigt Thermoelement austauschen Gasdruck ist niedrig Gasflasche austauschen Düse ist blockiert Blockade beseitigen...
Seite 108 - Drepturi rezervate cu privire la modificări şi greşeli de impri- - Producent zastrzega sobie prawo do zmian oraz mare. błędów drukarskich w instrukcji. - Изменения, печати и верстки ошибки защищены. © 2017 Hendi BV Rhenen - The Netherlands Ver: 02-02-2017...
