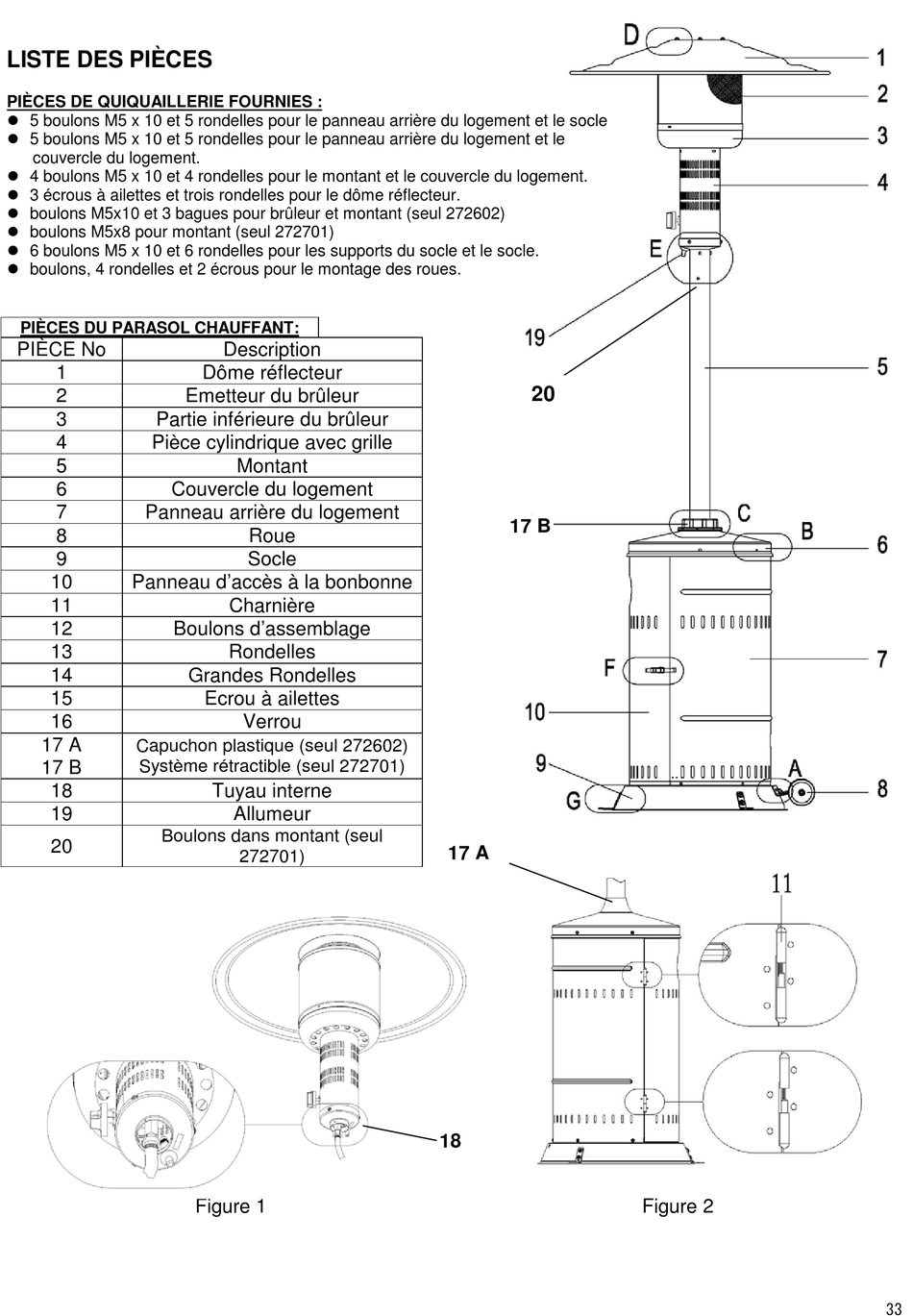

LISTE DES PIÈCES
PIÈCES DE QUIQUAILLERIE FOURNIES :
 5 boulons M5 x 10 et 5 rondelles pour le panneau arrière du logement et le socle
 5 boulons M5 x 10 et 5 rondelles pour le panneau arrière du logement et le
couvercle du logement.
 4 boulons M5 x 10 et 4 rondelles pour le montant et le couvercle du logement.
 3 écrous à ailettes et trois rondelles pour le dôme réflecteur.
 boulons M5x10 et 3 bagues pour brûleur et montant (seul 272602)
 boulons M5x8 pour montant (seul 272701)
 6 boulons M5 x 10 et 6 rondelles pour les supports du socle et le socle.
 boulons, 4 rondelles et 2 écrous pour le montage des roues.
PIÈCES DU PARASOL CHAUFFANT:
PIÈCE No
1
2
3 Partie inférieure du brûleur
4 Pièce cylindrique avec grille
5
6 Couvercle du logement
7 Panneau arrière du logement
8
9
10 Panneau d'accès à la bonbonne
11
12 Boulons d'assemblage
13
14
15
16
17 A
Capuchon plastique (seul 272602)
17 B Système rétractible (seul 272701)
18
19
Boulons dans montant (seul
20
Description
Dôme réflecteur
Emetteur du brûleur
Montant
Roue
Socle
Charnière
Rondelles
Grandes Rondelles
Ecrou à ailettes
Verrou
Tuyau interne
Allumeur
272701)
Figure 1
20
17 B
17 A
18
Figure 2
33
