Montage Terrassenheizstrahler - Hendi 272701 Gebrauchsanweisung

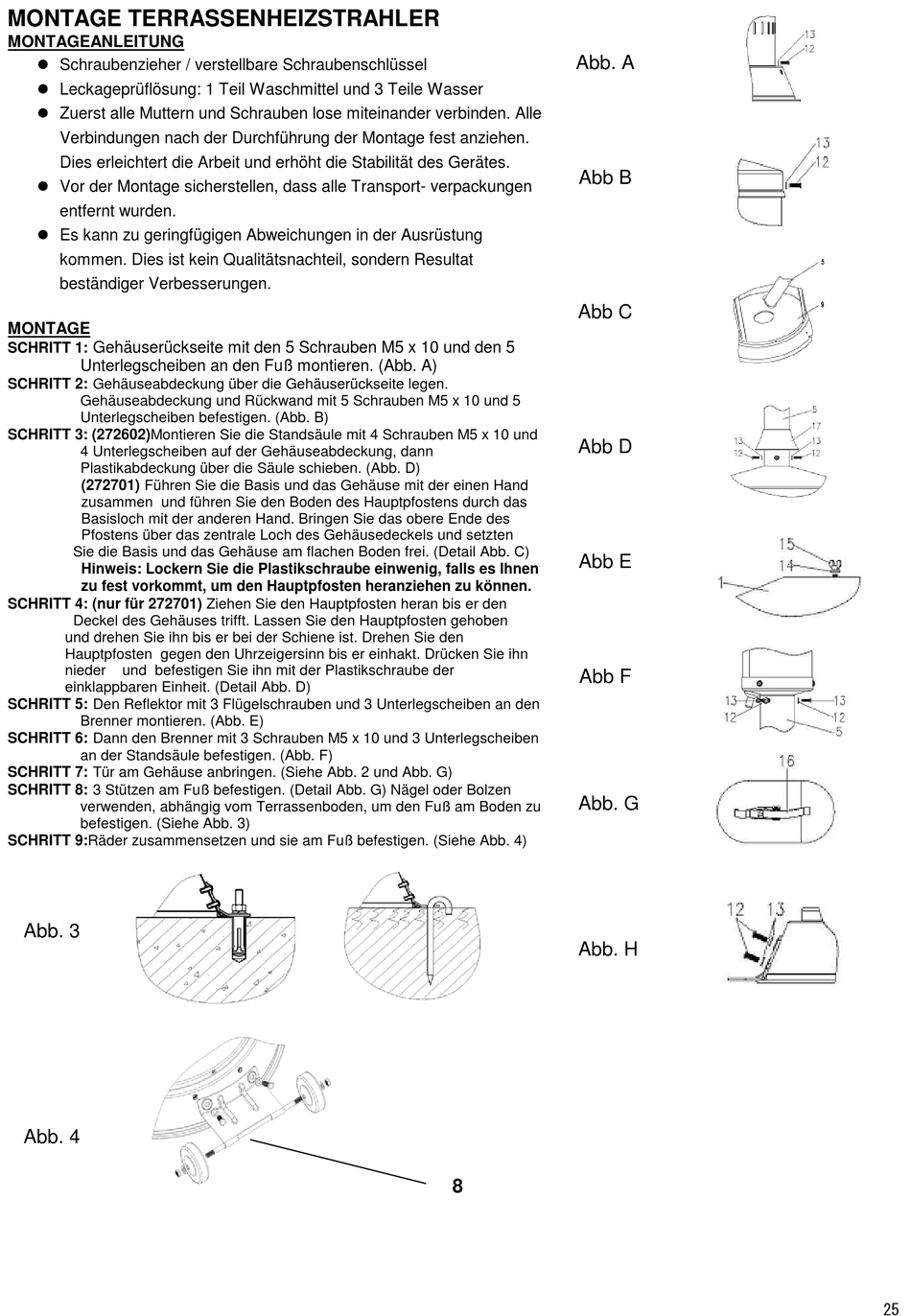

MONTAGE TERRASSENHEIZSTRAHLER

MONTAGEANLEITUNG
 Schraubenzieher / verstellbare Schraubenschlüssel
 Leckageprüflösung: 1 Teil Waschmittel und 3 Teile Wasser
 Zuerst alle Muttern und Schrauben lose miteinander verbinden. Alle
Verbindungen nach der Durchführung der Montage fest anziehen.
Dies erleichtert die Arbeit und erhöht die Stabilität des Gerätes.
 Vor der Montage sicherstellen, dass alle Transport- verpackungen
entfernt wurden.
 Es kann zu geringfügigen Abweichungen in der Ausrüstung
kommen. Dies ist kein Qualitätsnachteil, sondern Resultat
beständiger Verbesserungen.
MONTAGE
Gehäuserückseite mit den 5 Schrauben M5 x 10 und den 5
SCHRITT 1:
Unterlegscheiben an den Fuß montieren. (Abb. A)
SCHRITT 2: Gehäuseabdeckung über die Gehäuserückseite legen.
Gehäuseabdeckung und Rückwand mit 5 Schrauben M5 x 10 und 5
Unterlegscheiben befestigen. (Abb. B)
SCHRITT 3: (272602)Montieren Sie die Standsäule mit 4 Schrauben M5 x 10 und
4 Unterlegscheiben auf der Gehäuseabdeckung, dann
Plastikabdeckung über die Säule schieben. (Abb. D)
(272701) Führen Sie die Basis und das Gehäuse mit der einen Hand
zusammen und führen Sie den Boden des Hauptpfostens durch das
Basisloch mit der anderen Hand. Bringen Sie das obere Ende des
Pfostens über das zentrale Loch des Gehäusedeckels und setzten
Sie die Basis und das Gehäuse am flachen Boden frei. (Detail Abb. C)
Hinweis: Lockern Sie die Plastikschraube einwenig, falls es Ihnen
zu fest vorkommt, um den Hauptpfosten heranziehen zu können.
SCHRITT 4: (nur für 272701) Ziehen Sie den Hauptpfosten heran bis er den
Deckel des Gehäuses trifft. Lassen Sie den Hauptpfosten gehoben
und drehen Sie ihn bis er bei der Schiene ist. Drehen Sie den
Hauptpfosten gegen den Uhrzeigersinn bis er einhakt. Drücken Sie ihn
nieder und befestigen Sie ihn mit der Plastikschraube der
einklappbaren Einheit. (Detail Abb. D)
SCHRITT 5: Den Reflektor mit 3 Flügelschrauben und 3 Unterlegscheiben an den
Brenner montieren. (Abb. E)
SCHRITT 6: Dann den Brenner mit 3 Schrauben M5 x 10 und 3 Unterlegscheiben
an der Standsäule befestigen. (Abb. F)
SCHRITT 7: Tür am Gehäuse anbringen. (Siehe Abb. 2 und Abb. G)
SCHRITT 8: 3 Stützen am Fuß befestigen. (Detail Abb. G) Nägel oder Bolzen
verwenden, abhängig vom Terrassenboden, um den Fuß am Boden zu
befestigen. (Siehe Abb. 3)
SCHRITT 9:Räder zusammensetzen und sie am Fuß befestigen. (Siehe Abb. 4)
Abb. 3
Abb. 4
Abb. A
Abb B
Abb C
Abb D
Abb E
Abb F
Abb. G
Abb. H
