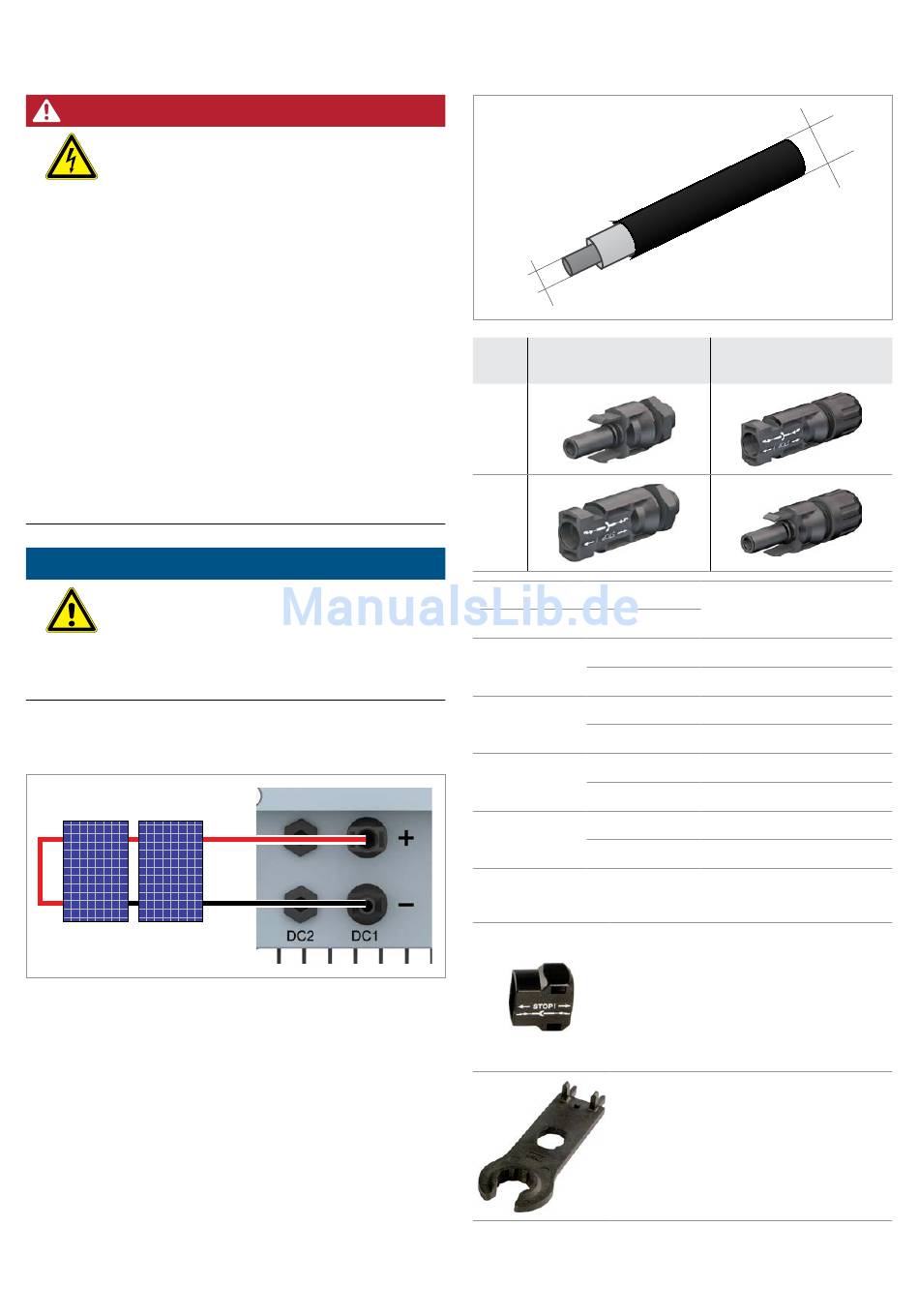

Solarmodule (DC) anschließen
GEFAHR
Elektrischer Stromschlag
An den DC-Anschlüssen des Wechselrichters
liegt potenziell lebensgefährliche Spannung an.
Wenn Licht auf die Solarmodule fällt, beginnen
diese sofort, Strom zu erzeugen. Dies passiert
auch, wenn das Licht nicht direkt auf die Solar-
module fällt.
► Den Wechselrichter niemals unter Last von
den Solarmodulen trennen.
► Den DC-Trennschalter in die Position OFF
(AUS) drehen.
► Die Verbindung zum Netz trennen, sodass
der Wechselrichter keine Energie in das
Netz einspeisen kann.
► Den Wechselrichter von allen AC- und DC-
Spannungsquellen trennen. Sicherstellen,
dass keine der Verbindungen versehentlich
wiederhergestellt werden kann.
► Die DC-Kabel gegen versehentliches Berüh-
ren schützen.
ACHTUNG
Überhitzung der DC-Anschlüsse
Eine Überschreitung der maximalen Stromstär-
ke kann eine Überhitzung der DC-Anschlüsse
verursachen und zu einem Brand führen.
► Die maximale Leerlaufspannung des PV-
Felds darf 600 V
Den negativen Pol des Solarmodulstrangs an DC– anschließen,
den positiven Pol an DC+.
Immer die Maximale Rückstrombelastbarkeit der Solarmodule
bei der Auswahl von Schutzvorrichtungen (zum Beispiel Siche-
rungen) berücksichtigen.
Immer die lokalen Sicherheitsbestimmungen bei der Auswahl
von Schutzvorrichtungen befolgen.
Anforderungen an das DC-Kabel
Die DC-Stecker für alle DC-Anschlüsse sind im Lieferumfang
des Wechselrichters enthalten.
Falls Sie nachbestellen wollen oder eine andere Größe benöti-
gen, orientieren Sie sich an den Angaben in der nachfolgenden
Tabelle.
16
nicht überschreiten!
DC
+
–
a
DC-Anschlüsse am
Wechselrichter
DC–
DC+
a
b
mm
mm
2
3–6
1,5/2,5
5,5–9
3–6
4/6
5,5–9
3–6
1,5/2,5
5,5–9
3–6
4/6
5,5–9
Werkzeuge
Die Schutzkappen verriegeln die DC-
Stecker, sodass diese nur mit dem Mon-
tageschlüssel von den DC-Anschlüssen
getrennt werden können.
► Die lokalen Bestimmungen zur Ver-
wendung der Schutzkappen beach-
ten.
Montageschlüssel zum Trennen der DC-
Stecker und der Schutzkappen von den
DC-Anschlüssen. Erhältlich bei Multi-
Contact.
Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27
b
DC-Stecker für DC-Kabel
^
Multi-Contact
32.0010P0001-UR
32.0012P0001-UR
32.0014P0001-UR
32.0016P0001-UR
32.0011P0001-UR
32.0013P0001-UR
32.0015P0001-UR
32.0017P0001-UR
