8 mm
8 mm
Installationskurzanleitung für Wechselrichter H3_210 V1 EU DE 5013254200 00 2017-09-27
25 mm
30 mm (PE)

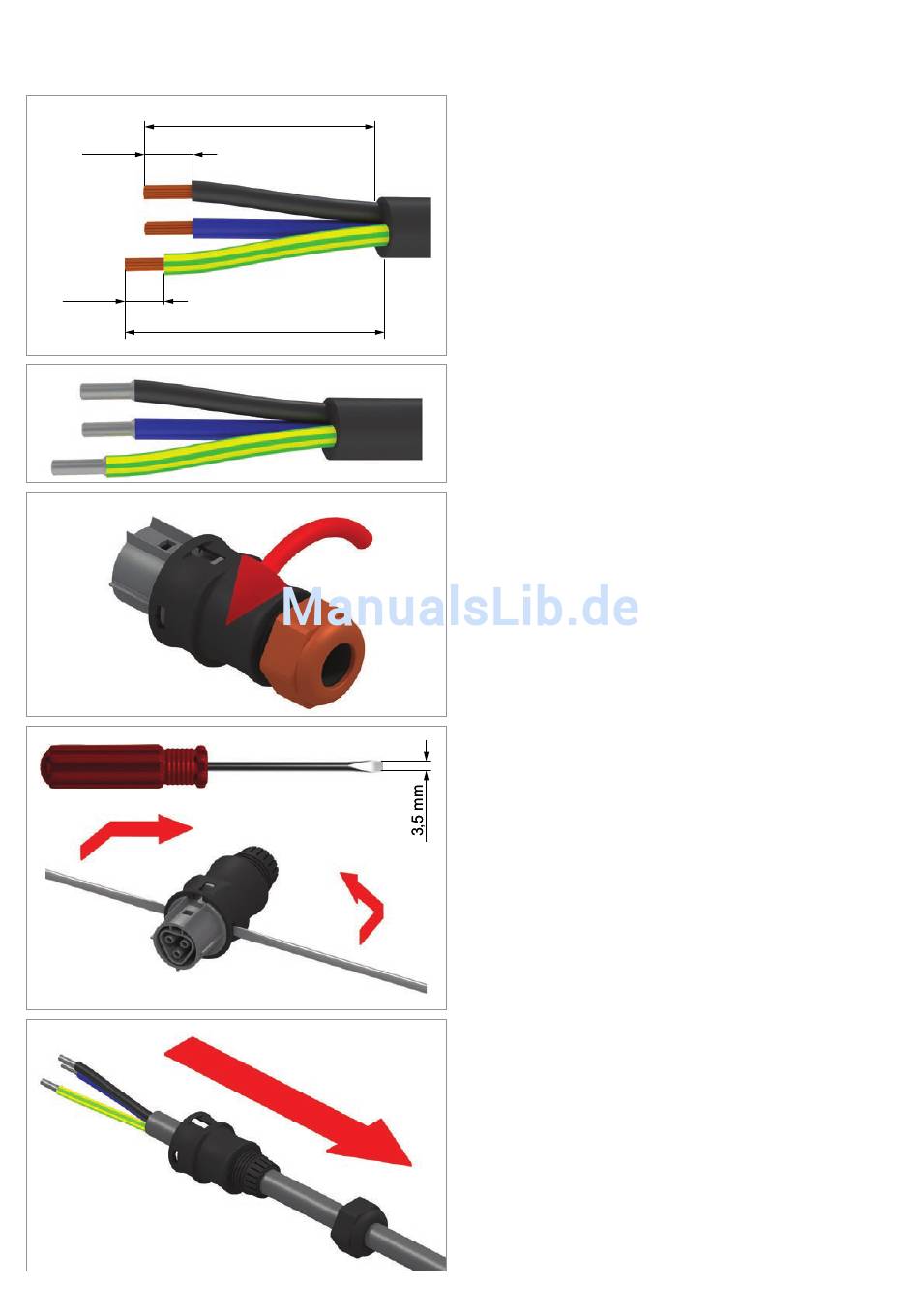

Netz (AC) anschließen
1. Die Isolierung von dem Kabel und den Drähten entfernen.
Die Drahtenden nicht verdrillen, da sich dadurch die Kon-
taktfläche mit den Aderendhülsen reduziert.
2. Die Aderendhülsen auf die Drahtenden stecken und an-
crimpen.
3. Die Mutter vom AC-Stecker abdrehen.
4. Das Gehäuse mit einem 3,5 mm Flachschraubendreher
entriegeln und abziehen.
5. Mutter und Gehäuse über das Kabel ziehen.
13
