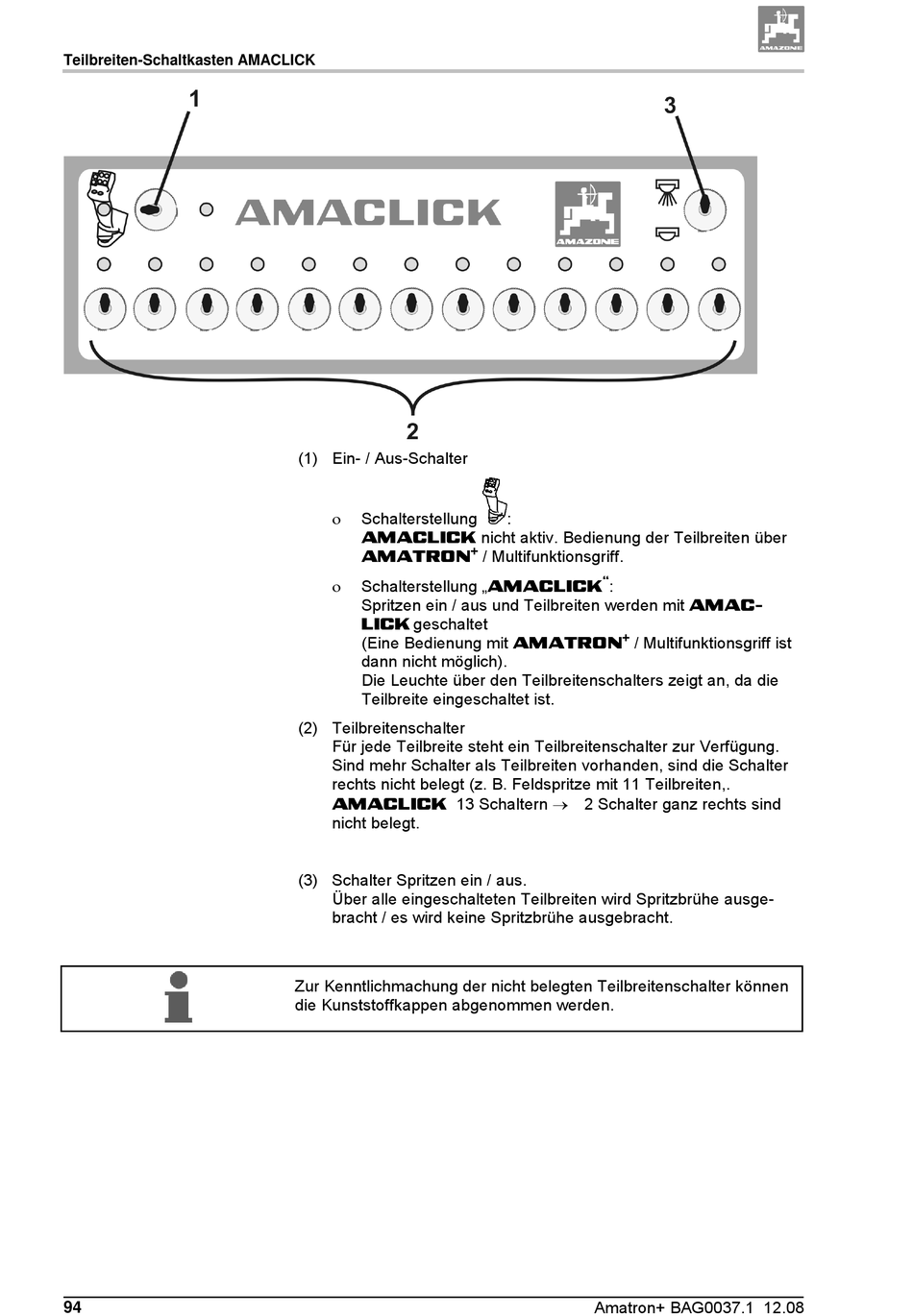

Teilbreiten-Schaltkasten AMACLICK
94
(1) Ein- / Aus-Schalter

Schalterstellung
AMACLICK nicht aktiv. Bedienung der Teilbreiten über
AMATRON

Schalterstellung „AMACLICK
Spritzen ein / aus und Teilbreiten werden mit AMAC-
LICK geschaltet
(Eine Bedienung mit AMATRON
dann nicht möglich).
Die Leuchte über den Teilbreitenschalters zeigt an, da die
Teilbreite eingeschaltet ist.
(2) Teilbreitenschalter
Für jede Teilbreite steht ein Teilbreitenschalter zur Verfügung.
Sind mehr Schalter als Teilbreiten vorhanden, sind die Schalter
rechts nicht belegt (z. B. Feldspritze mit 11 Teilbreiten,.
AMACLICK 13 Schaltern  2 Schalter ganz rechts sind
nicht belegt.
(3) Schalter Spritzen ein / aus.
Über alle eingeschalteten Teilbreiten wird Spritzbrühe ausge-
bracht / es wird keine Spritzbrühe ausgebracht.
Zur Kenntlichmachung der nicht belegten Teilbreitenschalter können
die Kunststoffkappen abgenommen werden.
:
+
/ Multifunktionsgriff.
"
:
+
/ Multifunktionsgriff ist
Amatron+ BAG0037.1 12.08
