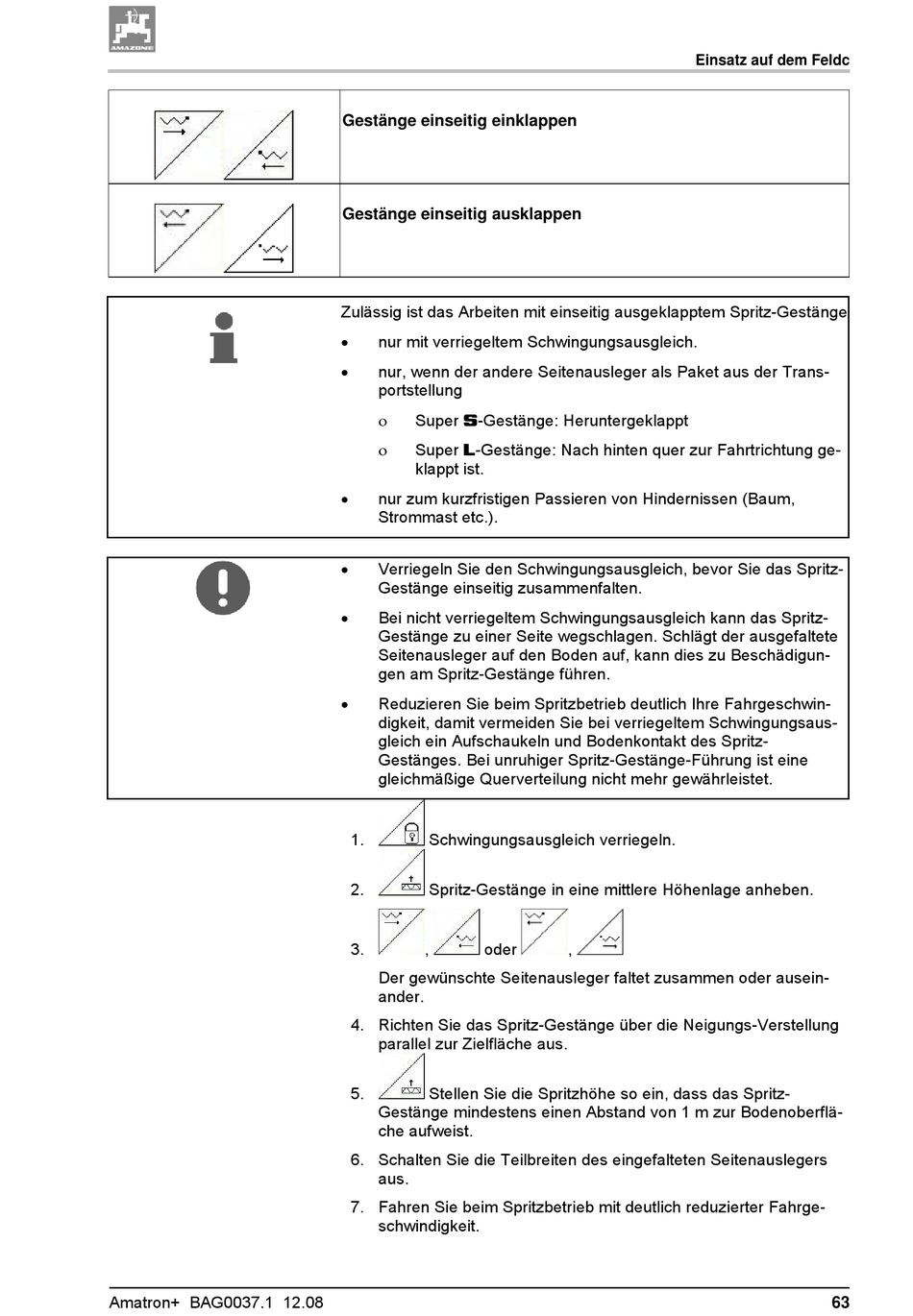

Amazone Amatron + Betriebsanleitung Seite 63

Amatron+ BAG0037.1 12.08
Gestänge einseitig einklappen
Gestänge einseitig ausklappen
Zulässig ist das Arbeiten mit einseitig ausgeklapptem Spritz-Gestänge

nur mit verriegeltem Schwingungsausgleich.

nur, wenn der andere Seitenausleger als Paket aus der Trans-
portstellung

Super S-Gestänge: Heruntergeklappt

Super L-Gestänge: Nach hinten quer zur Fahrtrichtung ge-
klappt ist.

nur zum kurzfristigen Passieren von Hindernissen (Baum,
Strommast etc.).

Verriegeln Sie den Schwingungsausgleich, bevor Sie das Spritz-
Gestänge einseitig zusammenfalten.

Bei nicht verriegeltem Schwingungsausgleich kann das Spritz-
Gestänge zu einer Seite wegschlagen. Schlägt der ausgefaltete
Seitenausleger auf den Boden auf, kann dies zu Beschädigun-
gen am Spritz-Gestänge führen.

Reduzieren Sie beim Spritzbetrieb deutlich Ihre Fahrgeschwin-
digkeit, damit vermeiden Sie bei verriegeltem Schwingungsaus-
gleich ein Aufschaukeln und Bodenkontakt des Spritz-
Gestänges. Bei unruhiger Spritz-Gestänge-Führung ist eine
gleichmäßige Querverteilung nicht mehr gewährleistet.
1. Schwingungsausgleich verriegeln.
2. Spritz-Gestänge in eine mittlere Höhenlage anheben.
3. , oder
Der gewünschte Seitenausleger faltet zusammen oder ausein-
ander.
4. Richten Sie das Spritz-Gestänge über die Neigungs-Verstellung
parallel zur Zielfläche aus.
5. Stellen Sie die Spritzhöhe so ein, dass das Spritz-
Gestänge mindestens einen Abstand von 1 m zur Bodenoberflä-
che aufweist.
6. Schalten Sie die Teilbreiten des eingefalteten Seitenauslegers
aus.
7. Fahren Sie beim Spritzbetrieb mit deutlich reduzierter Fahrge-
schwindigkeit.
Einsatz auf dem Feldc
,
63
