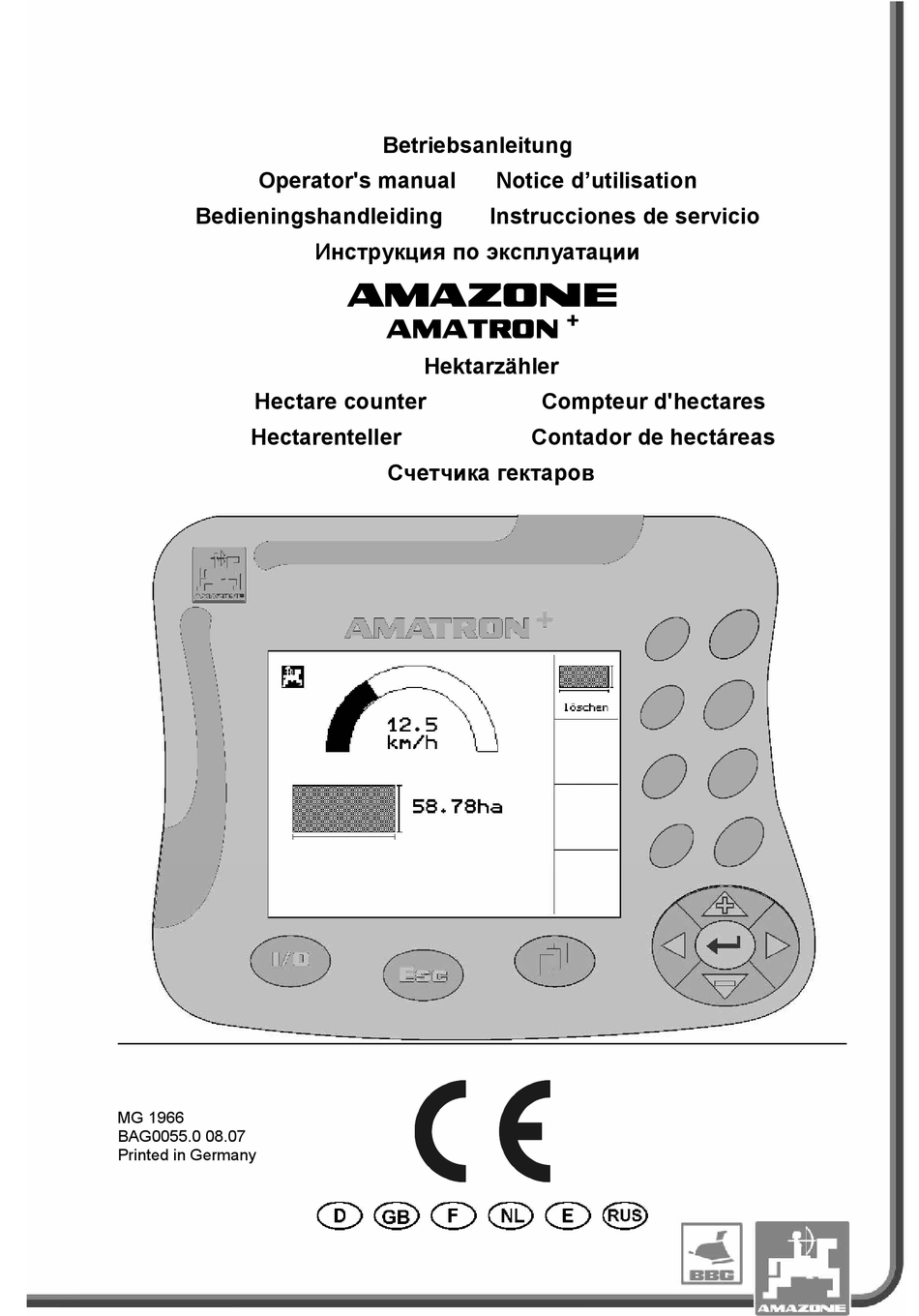

  • Seite 1 Betriebsanleitung Operator's manual Notice d’utilisation Bedieningshandleiding Instrucciones de servicio Инструкция по эксплуатации AMATRON Hektarzähler Hectare counter Compteur d'hectares Hectarenteller Contador de hectáreas Cчетчика гектаров MG 1966 BAG0055.0 08.07 Printed in Germany Amatron+ BAG0055.0 08.07...

  • Seite 2: Inhaltsverzeichnis

    Lesen und beachten Sie diese Betriebsanleitung vor der ersten Inbetriebnahme! Für künftige Verwendung aufbewahren! Before starting operation carefully read and adhere to this operator's manual. Keep for other users! Avant la mise en service, veuillez lire attentivement la présente notice d’utilisation et vous conformer aux consignes de sécurité...

  • Seite 6: Montage

    Montage Montage • Traktorgrundausrüstung (Fig. 1/1): Die Traktorgrundausrüstung (Konsole mit Verteiler) muss im Sicht- und Griffbereich rechts vom Fahrer schwingungsfrei und elektrisch leitend an der Kabine montiert werden. Der Abstand zum Funkgerät bzw. Funkantenne sollte mindestens 1 m betragen. Es ist unbedingt darauf zu achten, dass das Rechnergehäuse über die Konsole eine leitende Verbindung zum Traktorchassis hat.

  • Seite 7: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Der AMATRON ermittelt mit Hilfe des Radsensors und des Arbeitsstellungssensors die bearbeitete Fläche [ha] und die momentane Fahrgeschwindigkeit in [km/h] und zeigt diese im Arbeitsmenü an. Um Einstellungen vorzunehmen ist neben dem Arbeitsmenü das Haupt-Menü mit den drei Untermenüs Auftrag, Maschinendaten, Setup vorhanden.

  • Seite 8: Tasten Auf Der Geräte-Vorderseite

    Produktbeschreibung 2.2.2 Tasten auf der Geräte-Vorderseite EIN (I) / AUS (0). Über diese Taste schalten Sie den AMATRON ein- und aus. • Zurück in die letzte Menü-Ansicht. • Wechseln zwischen dem Menü Arbeit und dem Haupt-Menü. • Eingabe abbrechen. • Blättern in weitere Menüblätter (nur möglich wenn Blättern-Symbol (Fig.

  • Seite 9: Eingaben Am Amatron

    Produktbeschreibung Eingaben am AMATRON Zur Bedienung des AMATRON erscheinen in dieser Betriebsanleitung die jeweiligen Funktionsfelder. Sie müssen die dem Funktionsfeld zugehörige Funktions-Taste betätigen, um die angezeigte Funktion auszuführen. Beispiel: Funktionsfeld Beschreibung in dieser Betriebsanleitung: Bearbeitete Fläche löschen. Aktion des Bedieners: Betätigen Sie die dem Funktionsfeld zugeordnete Funktions-Taste (Fig.

  • Seite 10: Einsatz Auf Dem Feld

    Einsatz auf dem Feld Einsatz auf dem Feld Vor Beginn des Einsatzes müssen folgende Eingaben durchgeführt sein: • Maschinendaten eingeben. • Auftrag anlegen und Auftrag starten, wenn gewünscht. Menü Arbeit AMATRON einschalten. Zu Beginn der Arbeit in das Menü Arbeit wechseln. Im Arbeitsmenü...

  • Seite 11: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Startbildschirm Nach dem Einschalten des AMATRON angeschlossenem Maschinenrechner erscheint das Startmenü und zeigt die Terminal – Softwareversions- Nr. an. Nach ca. 2 sec. springt der AMATRON automatisch in das Hauptmenü. Werden nach dem Einschalten des AMATRON Daten vom Maschinenrechner geladen, z.B.

  • Seite 12: Menü Auftrag

    Inbetriebnahme Menü Auftrag Im Menü Auftrag • können Sie die einzelnen Aufträge anlegen und starten bzw. fortsetzen. • können Sie die gespeicherten Auftragsdaten aufrufen. Speichern lassen sich maximal 20 Aufträge (Auftrags-Nr. 1 bis 20). Rufen Sie das Menü Auftrag auf, erscheinen die Daten für den zuletzt gestarteten Auftrag.

  • Seite 13: Externer Auftrag

    Inbetriebnahme Gedrückte Shift-Taste (Fig. 10): • Auftrag vorblättern. • Auftrag zurückblättern. Fig. 10 4.3.2 Externer Auftrag Über einen PDA-Rechner kann ein externer Auftrag an den AMATRON übergeben und gestartet werden. Dieser Auftrag erhält immer die Auftragsnummer Die Datenübertragung erfolgt über die serielle Schnittstelle.

  • Seite 14: Menü Maschinendaten

    Inbetriebnahme Menü Maschinendaten Im Menü Maschinendaten müssen Sie • vor der Erst-Inbetriebnahme die maschinenspezifischen Daten bzw. Einstellungen kontrollieren Im Hauptmenü wählen: • Wert für Impulse pro 100m eingeben oder ermitteln. • Eingabe der Arbeitsbreite (m). Fig. 12 4.4.1 Impulse pro 100m •...

  • Seite 15: Impulse Pro 100M Manuell Eingeben

    Inbetriebnahme 4.4.1.1 Impulse pro 100m manuell eingeben Eingabe Impulse pro 100m. Eingabe bestätigen. 4.4.1.2 Impulse pro 100 m über eine Kalibrierfahrt ermitteln 1. Auf dem Feld eine Messstrecke von exakt 100 m abmessen. 2. Markieren Sie Anfangs- und Endpunkt (Fig. 13).

  • Seite 16: Menü Setup

    Inbetriebnahme Menü Setup Einstellungen im Menü Setup verändern: Die erste Seite zeigt die Gesamtdaten seit Inbetriebnahme für die • insgesamt bearbeitete Gesamtfläche in [ha]. • Gesamtarbeitszeit [h]. • Ein- und Ausgabe von Diagnosedaten (nur für Kundendienst). • Eingabe für eine simulierte Geschwindigkeit bei defektem Wegsensor Fig.

  • Seite 17: Maschinen-Basisdaten Eingeben

    Störung 4.5.1 Maschinen-Basisdaten eingeben Im Menü Setup betätigen (Fig. 17): • Maschinentyp: Hektarzähler auswählen. • Arbeitsbreite (m) eingeben. Fig. 17 4.5.2 Terminal-Setup Im Menü Setup: Um die Einstellungen des Displays zu verändern, folgende Tasten gleichzeitig betätigen: • Blättern Shift • •...

  • Seite 18: Hilfe-Menü

    Störung Hilfe-Menü Das Hilfe-Menü wird über das Haupt-Menü gestartet. Das Hilfe-Menü Seite eins • Hilfe zur Bedienung. Hilfe zu Fehlermeldungen. • Fig. 20 Simulierte Geschwindigkeit eingeben (bei defektem Wegsensor) Die Eingabe einer simulierten Geschwindigkeit ermöglicht das Berechnen der bearbeiteten Fläche bei defektem Wegsensor.
  • Seite 85 Amatron+ BAG0055.0 08.07...
  • Seite 86 H. DREYER GmbH & Co. KG Postfach 51 Tel.: + 49 (0) 5405 501-0 D-49202 Hasbergen-Gaste Telefax: + 49 (0) 5405 501-234 Germany e-mail: amazone@amazone.de http:// www.amazone.de BBG Bodenbearbeitungsgeräte Leipzig GmbH & Co.KG Rippachtalstr. 10 D-04249 Leipzig Germany Zweigwerke: D-27794 Hude • D-04249 Leipzig • F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bodenbearbeitungsmaschinen...
