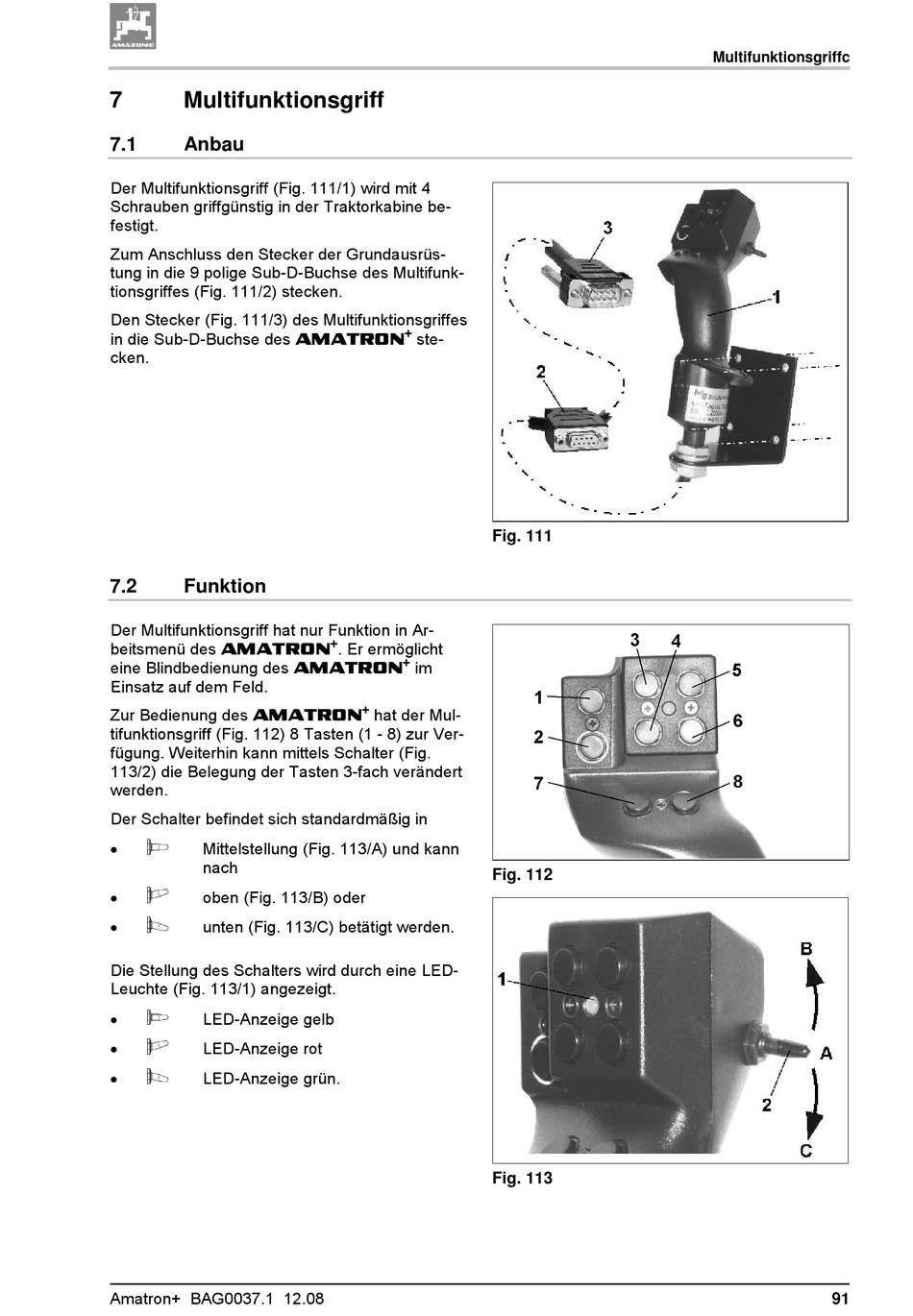

Multifunktionsgriff; Anbau; Funktion - Amazone Amatron + Betriebsanleitung

7

Multifunktionsgriff

7.1

Anbau

Der Multifunktionsgriff (Fig. 111/1) wird mit 4
Schrauben griffgünstig in der Traktorkabine be-
festigt.
Zum Anschluss den Stecker der Grundausrüs-
tung in die 9 polige Sub-D-Buchse des Multifunk-
tionsgriffes (Fig. 111/2) stecken.
Den Stecker (Fig. 111/3) des Multifunktionsgriffes
in die Sub-D-Buchse des AMATRON
cken.
7.2

Funktion

Der Multifunktionsgriff hat nur Funktion in Ar-
beitsmenü des AMATRON
eine Blindbedienung des AMATRON
Einsatz auf dem Feld.
Zur Bedienung des AMATRON
tifunktionsgriff (Fig. 112) 8 Tasten (1 - 8) zur Ver-
fügung. Weiterhin kann mittels Schalter (Fig.
113/2) die Belegung der Tasten 3-fach verändert
werden.
Der Schalter befindet sich standardmäßig in

Mittelstellung (Fig. 113/A) und kann
nach

oben (Fig. 113/B) oder

unten (Fig. 113/C) betätigt werden.
Die Stellung des Schalters wird durch eine LED-
Leuchte (Fig. 113/1) angezeigt.

LED-Anzeige gelb

LED-Anzeige rot

LED-Anzeige grün.
Amatron+ BAG0037.1 12.08
+
ste-
Fig. 111
+
. Er ermöglicht
+
im
+
hat der Mul-
Fig. 112
Fig. 113
Multifunktionsgriffc
91
