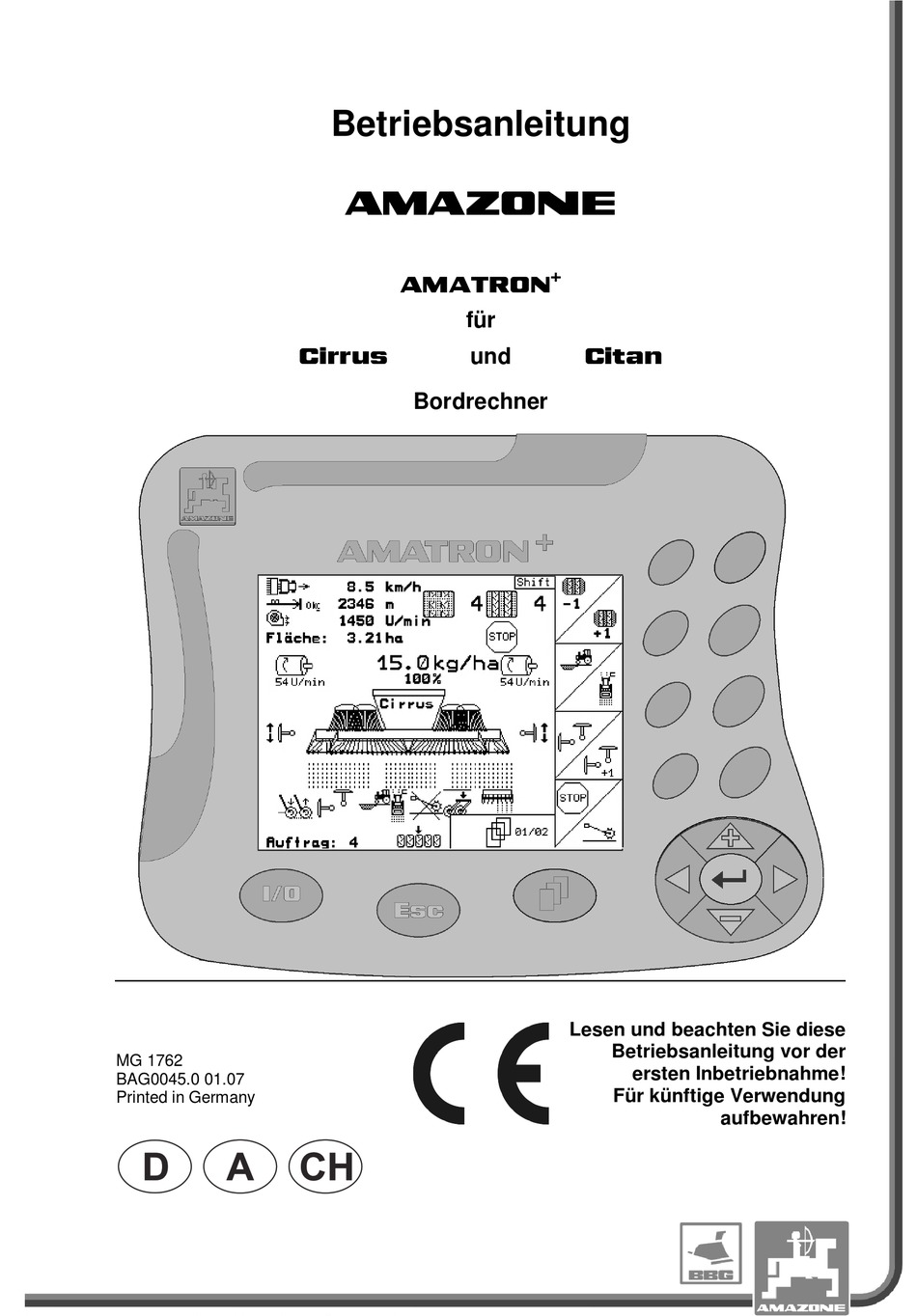

Betriebsanleitung
az
+
AMATRON
für
Cirrus
Citan
und
Bordrechner
Lesen und beachten Sie diese
Betriebsanleitung vor der
MG 1762
ersten Inbetriebnahme!
BAG0045.0 01.07
Für künftige Verwendung
Printed in Germany
aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone AMATRON+

Inhaltszusammenfassung für Amazone AMATRON+

  • Seite 1 Betriebsanleitung AMATRON für Cirrus Citan Bordrechner Lesen und beachten Sie diese Betriebsanleitung vor der MG 1762 ersten Inbetriebnahme! BAG0045.0 01.07 Für künftige Verwendung Printed in Germany aufbewahren!

  • Seite 2: Es Darf Nicht

    ES DARF NICHT unbequem und überflüssig erscheinen, die Gebrauchs-Anweisung zu lesen und sich danach zu richten; denn es genügt nicht, von anderen zu hören und zu sehen, dass eine Maschine gut sei, sie daraufhin zu kaufen und zu glauben, es gehe nun alles von selbst.
  • Seite 3 Hasbergen Tel.: + 49 (0) 5405 501-290 Fax.: + 49 (0) 5405 501-106 E-mail: et@amazone.de Ersatzteil-Katalog-Online: www.amazone.de Geben Sie bei der Bestellung von Ersatzteilen bitte immer die Ma- schinen-Ident-Nr. (zehnstellig) der Maschine an. Formales zur Betriebsanleitung Dokumenten-Nummer: MG 1762 Erstelldatum: 01.07...
  • Seite 4 Betriebsanleitung zu gestalten. Senden Sie uns ihre Vorschläge bitte per Fax. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D-49202 Hasbergen Tel.: + 49 (0) 5405 50 1-0 Fax.: + 49 (0) 5405 501-234 E-mail: amazone@amazone.de Amatron+ BAG0045.0 01.07...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Benutzerhinweise..................7 Zweck des Dokumentes ......................7 Ortsangaben in der Betriebsanleitung..................7 Verwendete Darstellungen ....................7 Allgemeine Sicherheitshinweise..............8 Darstellung von Sicherheits-Symbolen ................8 Anbauanleitung ....................9 Terminal befestigen......................9 Steckverbindungen ......................10 Batterieanschlusskabel ..................... 11 Produktbeschreibung ................12 Beschreibung der Tasten ....................12 Shift – Taste........................14 Hierarchie des AMATRON ..................
  • Seite 6 Inhaltsverzeichnis Tastenbelegung Arbeitsmenü Cirrus................57 6.5.2 Belegung Multifunktionsgriff Cirrus................58 6.5.3 Citan..........................59 6.6.1 Vorgehensweise beim Einsatz ..................59 Tastenbelegung Arbeitsmenü Citan................60 6.6.2 6.6.3 Belegung Multifunktionsgriff ....................61 Multifunktionsgriff ..................62 Anbau ..........................62 Funktion..........................62 Tastenbelegung ........................ 63 Wartung ......................

  • Seite 7: Benutzerhinweise

    Benutzerhinweise Benutzerhinweise Das Kapitel Benutzerhinweise liefert Informationen zum Umgang mit der Betriebsanleitung. Zweck des Dokumentes Die hier vorliegende Betriebsanleitung • beschreibt die Bedienung und die Wartung für die Maschine. • gibt wichtige Hinweise für einen sicherheitsgerechten und effi- zienten Umgang mit der Maschine. •...

  • Seite 8: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Hinweise in der Betriebsanleitung beachten Die Kenntnis der grundlegenden Sicherheitshinweise und der Sicher- heitsvorschriften ist Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb der Maschine. Die Betriebsanleitung • immer am Einsatzort der Maschine aufbewahren! • muss jederzeit für Bediener und Wartungspersonal frei zugäng- lich sein! Überprüfen Sie regelmäßig alle vorhandenen Sicherheitseinrichtun-...

  • Seite 9: Anbauanleitung

    Anbauanleitung Anbauanleitung Terminal befestigen Die Schleppergrundausrüstung (Fig. 1/1) (Konsole mit Verteiler) muss im Sicht- und Griff- bereich rechts vom Fahrer schwingungsfrei und elektrisch leitend an der Kabine montiert werden. Der Abstand zum Funkgerät bzw. Funkantenne sollte mindestens 1 m betragen. Fig.

  • Seite 10: Steckverbindungen

    Anbauanleitung Steckverbindungen Das Terminal (Fig. 3/2) ist ein Universalgerät und kann an allen AMAZONE-Maschinen mit AMATRON Jobrechner angeschlossen wer- den. Das Terminal (Fig. 3/2) bzw. die Konsole (Fig. 3/1) wie folgt anschließen: 1. Die Sämaschine über den Maschinenste- cker (Fig. 3/3) anschließen 2.

  • Seite 11: Batterieanschlusskabel

    Anbauanleitung Batterieanschlusskabel Die benötigte Betriebsspannung beträgt 12 V und muss direkt von der Batterie abgenommen werden. Vor dem Anschließen des AMATRON an einen Schlepper mit mehreren Batterien ist in der Schlepperbetriebsanleitung oder durch Anfrage beim Schlepperherstel- ler zu klären, an welche Batterie der Rechner anzuschließen ist! 1.

  • Seite 12: Produktbeschreibung

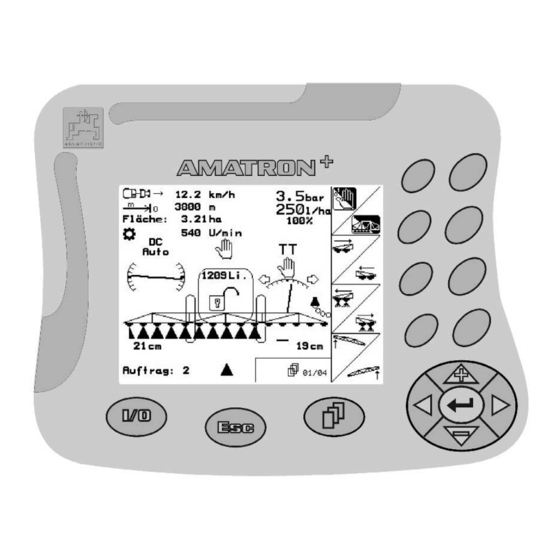

    Produktbeschreibung Produktbeschreibung Mit dem AMATRON können die AMA- ZONE-Maschinen • Cirrus • Citan komfortabel überwacht und bedient werden. Der AMATRON besteht aus dem Terminal (Fig. 7), der Grundausrüstung (Befestigungsma- terial) und dem Jobrechner an der Maschine. Eventuell auftretende Funktionsstörungen wer- den optisch und/oder akustisch angezeigt.
  • Seite 13 Produktbeschreibung Ein / Aus (den AMATRON immer bei der Fahrt auf öffentlichen Straßen aus- schalten). • zurück in letzte Menüansicht • Umschalten Arbeitsmenü - Hauptmenü • Eingabe abbrechen • ins Arbeitsmenü (min. 1 Sekunde Taste halten) • Blättern in weitere Menüblätter Fig.

  • Seite 14: Shift - Taste

    Produktbeschreibung Shift – Taste Auf der Geräte-Rückseite befindet sich die Shift- Taste (Fig. 11/1). • Im Menü Arbeit: Wird die Shift-Taste auf der Geräterück- seite (Fig. 11/1) gedrückt, erscheinen im Ar- beitsmenü / Auftragsmenü weitere Funktionsfel- der (Fig. 12) und die Belegung der Funktionstas- ten ändert sich entsprechend.

  • Seite 15: Hierarchie Des Amatron

    Produktbeschreibung Hierarchie des AMATRON Arbeitsmenü Hauptmenü Menü Auftrag Menü Maschine abdrehen Eingabe Anzeige Eingabe • Name • Auftragsnummer Sämaschinen mit Getriebe • Gewünschte • Notiz • Name des Auftrages Aussaatmenge • Wahl • Notiz (kg/ha oder K/m2) • Getriebeposition zur Abdrehprobe •...

  • Seite 16: Eingaben Am Amatron

    Produktbeschreibung Eingaben am AMATRON Zur Bedienung des AMATRON erscheinen in dieser Betriebsanleitung die Funktionsfelder; um zu verdeutli- chen, dass die dem Funktionsfeld zugehörige Taste zu betätigen ist. Beispiel: • Funktionsfeld Beschreibung in der Betriebsanleitung: Getriebe auf eine kleinere Getriebepositi- Fig. 14 on stellen.

  • Seite 17: Auswahl Von Optionen

    Produktbeschreibung 4.5.1 Auswahl von Optionen • Auswahlpfeil (Fig. 16/1) mit positionieren. • Die Auswahl übernehmen (Fig. 16/2). Fig. 16 4.5.2 Toggle Funktion Ein-/Ausschalten von Funktionen, z.B. Füllstand- sensor Ja/nein: • Funktionstaste (Fig. 17/2) einmal betätigen → Funktion Ja (Fig. 17/1). •...

  • Seite 18: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Startbildschirm Nach dem Einschalten des AMATRON angeschlossenem Maschinenrechner erscheint das Startmenü (Fig. 18) und zeigt die Terminal – Softwareversions- Nr. an. Nach ca. 2 sec. springt der AMATRON automatisch in das Hauptmenü. Werden nach dem Einschalten des AMATRON Daten vom Maschinenrechner geladen, z.B.

  • Seite 19: Maschinendaten Eingeben

    Inbetriebnahme Maschinendaten eingeben Im Hauptmenü „Maschinendaten“ wählen! Seite 1 im Menü Maschinendaten (Fig. 20): • Eingabe des gewünschten Fahrgas- senrhythmus (siehe Tabellen Fig. 21, Fig. 22). • Eingabe der Intervallfahrgassen- schaltung (siehe Seite 22). • Eingabe des Mengenschrittes in % (Wert für prozentuale Aussaatmengen- Veränderung während der Arbeit mit Fig.
  • Seite 20 Inbetriebnahme Fig. 21 Doppel-Fahrgassenschaltung Fig. 22 Amatron+ BAG0045.0 01.07...
  • Seite 21 Inbetriebnahme Seite 2 im Menü Maschinendaten (Fig. 23) • aktuelle Gebläsedrehzahl (1/min.) während des Betriebes als Drehzahl über- nehmen, welche überwacht werden soll. • Eingabe Gebläsedrehzahl (1/min.), die überwacht werden soll. • Eingabe des aktuellen Füllstands (kg) im Behälter. Fig. 23 •...

  • Seite 22: Eingabe Intervallfahrgassenschaltung (Maschinendaten )

    Inbetriebnahme Anzahl Empfohlene prozentuale Arbeitsbreite Anzahl Säschare Fahrgassenschläuche Saatgutmengenreduzie- rung beim Anlegen von Fahrgassen 3,0 m 4,0 m 4,5 m 6,0 m 8,0 m 9,0 m 12,0 m Fig. 25 5.3.1 Eingabe Intervallfahrgassenschaltung (Maschinendaten • Eingabe der besäten Strecke (m) bei eingeschalteter Intervallfahrgassenschal- tung.

  • Seite 23: Wegsensor Kalibrieren (Maschinendaten )

    Inbetriebnahme 5.3.2 Wegsensor kalibrieren (Maschinendaten Zur Einstellung der Ausbringmenge und zur Erfassung der bearbeite- ten Fläche bzw. Ermittlung der Fahrgeschwindigkeit benötigt der AMATRON die Impulse des Sämaschinenantriebsrades auf einer Messstrecke von 100 m. Der Wert Imp./100m ist die Anzahl der Impulse, die AMATRON während der Messfahrt vom Sämaschinenantriebsrad empfängt.
  • Seite 24 Inbetriebnahme Kalibrierwert durch Abfahren einer Messstrecke ermitteln: • Auf dem Feld eine Messstrecke von exakt 100 m abmessen. Anfangs- und Endpunkt der Messstrecke markieren (Fig. 28). Fig. 28 • Kalibrierung starten. • Messstrecke von Anfangs- bis Endpunkt exakt abfahren (beim Anfahren springt das Zählwerk auf 0).

  • Seite 25: Auftrag Anlegen

    Inbetriebnahme Auftrag anlegen Im Hauptmenü „Auftrag“ wählen! Wird das Menü Auftrag geöffnet, erscheint der zuletzt gestartete Auftrag. Es können maximal 20 Aufträge gespeichert werden. zum Anlegen eines neuen Auftrages eine Auftragsnummer (Fig. 30/1) anwählen. • Name eingeben. • Notiz eingeben. •...

  • Seite 26: Externer Auftrag

    Inbetriebnahme Gedrückte Shift-Taste (Fig. 32): • Auftrag vorblättern. • Auftrag zurückblättern. Fig. 32 5.4.1 Externer Auftrag Über ein PDA-Rechner kann ein externer Auftrag an den AMATRON übergeben und gestartet werden. Dieser Auftrag erhält immer die Auftragsnummer Die Datenübertragung erfolgt über die serielle Schnittstelle.

  • Seite 27: Abdrehprobe

    Inbetriebnahme Abdrehprobe Mit der Abdrehprobe wird überprüft, ob bei der späteren Aussaat die gewünschte Aussaatmenge ausgebracht wird. Die Abdrehprobe ist immer durchzuführen • beim Saatgutsortenwechsel, • bei gleicher Saatgutsorte, aber unterschiedlicher Korngröße, Kornform, spezifischem Gewicht und unterschiedlicher Beizung, • beim Wechsel der Dosierwalze, •...
  • Seite 28 Inbetriebnahme 5. Das Spornrad mit der Abdrehkurbel, wie in der Betriebsanleitung Sämaschine be- schrieben, solange in Fahrtrichtung drehen, bis sich alle Kammern der Dosierräder mit Saatgut gefüllt haben und ein gleichmäßi- ger Saatgutstrom in den (die) Auffangbehäl- ter fließt. 6. Prüfen, ob die richtige Dosierwalze montiert ist (Grob, Mittel, Fein).

  • Seite 29: Maschinen Mit Elektrischer Volldosierung Abdrehen

    Inbetriebnahme 5.5.2 Maschinen mit elektrischer Volldosierung abdrehen 1. Abdrehprobe entsprechend Betriebsanlei- tung Sämaschine vorbereiten! Untermenü Saatgutart aufrufen. ο Saatgurtart auswählen. ο 1000-Korn-Gewicht eingeben. ο Mengenanzeige in kg / ha oder Körner Gewünschte Aussaatmenge prü- fen/eingeben. Fig. 35 Dieser Wert kann auch im Menü Auf- trag eingegeben werden (siehe Seite 25).
  • Seite 30 Inbetriebnahme Die eingesetzte Waage muss genau wiegen. Ungenauigkeiten können Abweichungen in der tatsächlich aus- gebrachten Aussaatmenge hervorru- fen! Der AMATRON berechnet den erforderli- chen Abdrehfaktor anhand der eingegebenen Daten aus der Abdrehprobe und stellt den Elekt- romotor auf die richtige Drehzahl ein. Abdrehvorgang zur Überprüfung der richtigen Einstellung wiederholen.

  • Seite 31: Menü Setup

    Inbetriebnahme Menü Setup Im Menü Setup erfolgt • die Ein- und Ausgabe von Diagnosedaten für den Kundendienst bei der Wartung oder bei Störungen, • das Verändern der Einstellungen für das Display, • das Anwählen und Eingeben von Maschinen-Basisdaten oder das Ein- bzw. Ausschalten von Sonderausstattungen (nur für den Kundendienst).
  • Seite 32 Inbetriebnahme Seite 1 Basisdaten (Fig. 37): • Auswahl Maschinentyp. • Fahrgassensystem konfigurieren. Fig. 37 Untermenü Fahrgasse ο Einzel- oder Doppelfahrgasse - betätigtvon einem FG-Motor, - betätigt von zwei FG-Motoren. ο Zeit nach dem Ausheben bis zum Weiterschalten der Fahrgasse. Fig. 38 •...
  • Seite 33 Inbetriebnahme Elektrische Volldosierung: ο Anzahl der Dosierer eingeben. ο Bauart des Motors angeben. - Längsmotor (Standard). - Scheibenmotor. ο Eingabe der Zeit von Ende Vorgewende bis zum Erreichen der vorgesehenen Arbeitsgeschwindigkeit (Siehe Menü Abdrehprobe). ο Startgeschwindigkeit in % von der vorgesehenen Arbeitsgeschwin- digkeit.
  • Seite 34 Inbetriebnahme Seite 2 Basisdaten (Fig. 41): • Anzahl der Spuranreißersensoren. ο keiner (Eingabe bei Cirrus / Citan). • Funktion nicht für Cirrus / Citan. • Füllstandssensor im Saatgutbehälter ja / nein. Fig. 41 • Überwachung der Dosierräder. ο ein Dosierer. ο...
  • Seite 35 Inbetriebnahme Seite 4 Basisdaten (Fig. 43): • Eingabe der Arbeitsbreite (m). • Auswahl der Vorauflaufmarkierung: ο keine. ο hydraulisch betätigt. ο elektrisch betätigt. → Der zuletzt angezeigte Wert wird gespei- chert. Fig. 43 • Alarmauslösung bei Abweichung der Gebläsedrehzahl vom Sollwert (in %). •...
  • Seite 36 Inbetriebnahme Seite 2 des Setup-Menüs (Fig. 45): • Maschinendaten auf die Werksein- stellung zurücksetzen. Alle eingegebenen und aufgelaufenen Daten, z.B. Aufträge, Maschinendaten, Kalibrierwerte und Setup- Daten gehen verloren. Fig. 45 Amatron+ BAG0045.0 01.07...

  • Seite 37: Terminal Setup

    Inbetriebnahme 5.6.1 Terminal Setup Im Menü Setup: • Um die Einstellungen des Displays zu ver- ändern, folgende Tasten gleichzeitig betäti- gen: ο Blättern und ο Shift Taste. • Rufen Sie über das Funktionsfeld Eingabe "Display Einstellungen" auf. Fig. 46 • Anzeigen der am Bus befindlichen Geräte.
  • Seite 38 Inbetriebnahme Seite 2 des Terminal Setup • Eingabe der Uhrzeit. • Eingabe des Datums. • Eingabe der Datenübertragungsge- schwindigkeit. Fig. 49 Seite 3 des Terminal Setup • Programm löschen: Programm anwählen. Programm löschen. Fig. 50 Amatron+ BAG0045.0 01.07...

  • Seite 39: Einsatz Auf Dem Feld

    Einsatz auf dem Feld Einsatz auf dem Feld VORSICHT Während der Fahrt zum Feld und auf öffentlichen Straßen ist der AMATRON immer ausgeschaltet zu halten! Unfallgefahr durch Fehlbedienung! Vor Beginn der Aussaat muss der AMATRON folgende Daten erhalten haben: • Auftragsdaten (siehe Seite 25) •...
  • Seite 40 Einsatz auf dem Feld Optionen, die • im Menü Setup ausgeschaltetet sind, • nicht zur Maschinenaustattung gehören (Optionen) • werden im Arbeitsmenü nicht angezeigt (Funktionfelder sind nicht belegt). Amatron+ BAG0045.0 01.07...

  • Seite 41: Anzeigen Arbeitsmenü

    Einsatz auf dem Feld Anzeigen Arbeitsmenü 1. Fahrgassensystem aktiv Fahrgeschwindigkeit- 2. Intervall- Fahrgassensystem ak- Distanz bis zum Nachfüllen- Gebläsedrehzahl- 3. Fahrgassenzähler 4. Fahrgassenrhytmus/ bearbeitete Fläche- Weiterschalten der Fahrgasse unter- brechen Sollmenge: Zusätzlich zur Sollmenge in kg/ha und in Prozent wird Maschinen •...

  • Seite 42: Vorwahl Hydraulik-Funktionen Cirrus

    Einsatz auf dem Feld Vorwahl Hydraulik-Funktionen Cirrus: Schardruck Striegeldruck Spuranreißervorwahl Hindernisfunktion Low-Lift Funktion (Special) (Super) Arbeitstiefe Spurlockerer Schlammfunktion Spornradbetätigung gesperrt Teilbreite geschaltet Scheiben Vorwahl Hydraulik-Funktionen Citan: Spuranreißervorwahl Hindernisfunktion Schar- und Striegeldruck Spornradbetätigung gesperrt Spuranreißer in Transportstellung Teilbreite geschaltet bringen Amatron+ BAG0045.0 01.07...

  • Seite 43: Funktionen Im Arbeitsmenü

    Einsatz auf dem Feld Funktionen im Arbeitsmenü 6.4.1 Fahrgassenschaltung Fahrgassenzähler zurückschalten Fahrgassenzähler vorschalten Der Fahrgassenzähler schaltet beim Ausheben der Maschine. Fig. 53/... (1) Anzeige Fahrgassensystem eingeschaltet (2) Anzeige momentane Fahrgassenzahl (3) Anzeige weiterschalten des Fahrgassen- zählers unterdrückt (4) Anzeige Intervall-Fahrgassenschaltung eingeschaltet Fig.

  • Seite 44: Schlammfunktion (Nur Für Cirrus)

    Einsatz auf dem Feld Schlammfunktion (nur für Cirrus) 6.4.2 Ermöglicht ein Arbeiten auf Feldern mit Schlammlöchern. Schlammfunktion vorwählen (Fig. 54). 2. Traktor-Steuergerät 1 betätigen. → Werkzeuge anheben. 3. Schlammpassage durchfahren. Maschinen mit Arbeitsbreite 3 Meter: Fahrwerk wird ausgefahren um Schare und Fig.

  • Seite 45: Spuranreißer

    Einsatz auf dem Feld 6.4.3 Spuranreißer Beim Ausheben / Absenken der Maschinen wird automatisch der vorgewählte Spuranreißer betätigt. manuelle Spuranreißervorwahl Spuranreißervorwahl: immer Spuranreißer links immer Spuranreißer rechts immer beide Spuranreißer Fig. 55 kein Spuranreißer Wechselbetrieb links / rechts (aktiver Spuranreißer wechselt automatisch am Vorgewende) •...
  • Seite 46 Einsatz auf dem Feld Spuranreißer – Hindernis-Schaltung Zum Passieren von Hindernissen auf dem Feld. Hindernis-Schaltung vorwählen (Fig. 55/3). 2. Traktor-Steuergerät 1 betätigen. → Spuranreißer anheben. 3. Hindernis passieren. 4. Traktor-Steuergerät 1 betätigen. → Spuranreißer absenken. Vorwahl aufheben. Spuranreißer in Transportstellung klappen (Option für Citan) Ermöglicht ein Einklappen der Spuranreißer in Transportstellung.

  • Seite 47: Spornrad Sperren

    Einsatz auf dem Feld 6.4.4 Spornrad sperren Absenken des Spornrades sperren • Cirrus: Nur Bodenbearbeitung durch- führen, keine Aussaat. • keine Volldosierung: Zum Abdrehen der Maschine. Sperren des Spornrades vorwählen (Fig. 57). • Beim Absenken der Maschine wird das Spornrad oben gehalten. Fig.

  • Seite 48: Spurlockerer (Cirrus 8001 / 9001)

    Einsatz auf dem Feld Spurlockerer (Cirrus 8001 / 9001) 6.4.6 Spurlockerer betätigen Spurlockerer vorwählen (Fig. 59). 2. Traktor-Steuergerät 2 betätigen. → Spurlockerer absenken / anheben. Fig. 59 6.4.7 Arbeitstiefe Scheibenfeld (Cirrus) Arbeitstiefe des Scheibenfeldes einstellen Scheibenfeld vorwählen (Fig. 60). 2. Traktor-Steuergerät 2 betätigen. →...

  • Seite 49: Elektrische Volldosierung

    Einsatz auf dem Feld 6.4.8 Elektrische Volldosierung Vordosierung starten / stoppen • Zu Beginn der Aussaat: Beim Anfahren aus dem Stand die Vordosierung betätigen um genügend Saatgut auf den ersten Metern auszubringen. • Zum Füllen der Säräder vor dem Abdrehen. Vordosierung starten.

  • Seite 50: Striegeldruck (Cirrus Super)

    Einsatz auf dem Feld Striegeldruck (Cirrus Super) 6.4.9 Erhöhten / Reduzierten Striegeldruck einstellen Striegeldruck vorwählen (Fig. 63). 2. Traktor-Steuergerät 2 betätigen. → erhöhten Druck einstellen. → reduzierten Druck einstellen. Fig. 63 Schardruck und Striegeldruck (Cirrus Special / Citan) 6.4.10 Erhöhten / reduzierten Schar- und Striegeldruck einstellen Schar-/Striegeldruck vorwählen (Fig.

  • Seite 51: Low-Lift-Funktion (Cirrus Super)

    Einsatz auf dem Feld Low-Lift-Funktion (Cirrus Super) 6.4.11 Low-Lift-Funktion Mit der Low-Lift Funktion wird beim Ausheben der Maschine am Vorgewende der Scharrahmen nicht mit ausgehoben. Dies ermöglicht ein schnelles Ausheben der Maschine. Low-Lift Funktion anwählen (Fig. 65). 2. Traktor-Steuergerät 1 betätigen. Fig.

  • Seite 52: Maschine Klappen (Cirrus)

    Einsatz auf dem Feld 6.4.12 Maschine klappen (Cirrus) Maschine ein- / ausklappen • In das Untermenü Klappen wechseln (Fig. 66). Ausklappen Ausklappen vorwählen. ausklappen Wichtig! Zuvor Maschine ausheben. 2. Steuergerät 1 betätigen. Fig. 66 → Maschine ausheben. Bestätigen. 4. Traktor-Steuergerät 2 betätigen. →...
  • Seite 53 Einsatz auf dem Feld Wichtig: Maschine auf Transportbreite brin- gen (Einschwenken der Schare). 5. Steuergerät 1 betätigen. → Einschwenken der Schare. Bestätigen. Zurück ins Arbeitsmenü. Fig. 70 Klappen abbrechen • Klappen abbrechen. abbrechen Zum Abbrechen des Klappvorgangs → weiter siehe Einklappen / Ausklappen. WARNUNG Um die Maschine von Transportstellung in Arbeitsstellung zu bringen und umgekehrt unbedingt die Betriebsanleitung Ma-...

  • Seite 54: Maschine Klappen (Citan)

    Einsatz auf dem Feld 6.4.13 Maschine klappen (Citan) Maschine ein- / ausklappen • In das Untermenü Klappen wechseln (Fig. 71). Ausklappen Ausklappen vorwählen. ausklappen 2. Traktor-Steuergerät 1 betätigen. → Ausleger aus Transporthaken heben. 3. Traktor-Steuergerät 2 betätigen. Fig. 71 → Ausleger klappen aus 4.

  • Seite 55: Vorgewende Auf Allen Rädern (Cirrus Special / Super)

    Einsatz auf dem Feld Klappen abbrechen • Klappen abbrechen. abbrechen Abbrechen des Klappvorgangs → weiter siehe Einklappen / Ausklappen. WARNUNG Um die Maschine von Transportstellung in Arbeitsstellung zu bringen und umgekehrt unbedingt die Betriebsanleitung Ma- schine beachten! Cirrus Special / Super 6.4.14 Vorgewende auf allen Rädern Im Vorgewende auf allen Rädern fahren.

  • Seite 56: Cirrus

    Einsatz auf dem Feld Cirrus 6.5.1 Vorgehensweise beim Einsatz AMATRON einschalten. 2. Gewünschten Auftrag im Hauptmenü auswählen und Einstellun- gen prüfen. Auftrag starten. Arbeitsmenü auswählen. Zum Betätigen der Hydraulik-Funktionen stehen 3 Traktor- Steuergeräte zur Verfügung: • Traktor-Steuergerät 1 betätigen (Schlauchmarkierung gelb): ο...

  • Seite 57: Tastenbelegung Arbeitsmenü Cirrus

    Einsatz auf dem Feld Nach dem Einsatz: 1. Auftragsdaten prüfen (falls gewünscht). 2. Steuergeräte nach Bedarf aktivieren. AMATRON ausschalten. Tastenbelegung Arbeitsmenü Cirrus 6.5.2 Beschreibung der Funktionsfelder: Seite 1: Siehe Kapitel 6.4.1 6.4.1 6.4.2 6.4.3 6.4.3 6.4.3 6.4.1 6.4.4 Seite 2: Beschreibung der Funktionsfelder: Siehe Kapitel 6.4.5...

  • Seite 58: Belegung Multifunktionsgriff Cirrus

    Einsatz auf dem Feld Shift-Taste gedrückt: Beschreibung der Funktionsfelder: Siehe Kapitel 6.4.12 6.4.1 6.4.14 Belegung Multifunktionsgriff Cirrus 6.5.3 Amatron+ BAG0045.0 01.07...

  • Seite 59: Citan

    Einsatz auf dem Feld Citan 6.6.1 Vorgehensweise beim Einsatz AMATRON einschalten. 2. Gewünschten Auftrag im Hauptmenü auswählen und Einstellun- gen prüfen Auftrag starten Arbeitsmenü auswählen. Zum Betätigen der Hydraulik-Funktionen stehen 3 Traktor- Steuergeräte zur Verfügung: • Traktor-Steuergerätes 1 betätigen (Schlauchmarkierung gelb): →...

  • Seite 60: Tastenbelegung Arbeitsmenü Citan

    Einsatz auf dem Feld Nach dem Einsatz: 1. Auftragsdaten prüfen (falls gewünscht). 2. Steuergeräte nach Bedarf aktivieren. AMATRON ausschalten. Tastenbelegung Arbeitsmenü Citan 6.6.2 Beschreibung der Funktionsfelder: Seite 1: Siehe Kapitel 6.4.1 6.4.1 6.4.2 6.4.3 6.4.3 6.4.3 6.4.1 6.4.4 Seite 2: Beschreibung der Funktionsfelder: Siehe Kapitel 6.4.5...

  • Seite 61: Belegung Multifunktionsgriff

    Einsatz auf dem Feld Shift-Taste gedrückt: Beschreibung der Funktionsfelder: Siehe Kapitel 6.4.13 6.4.1 6.6.3 Belegung Multifunktionsgriff Citan mit Getriebe Citan mit Volldosierung Amatron+ BAG0045.0 01.07...

  • Seite 62: Multifunktionsgriff

    Multifunktionsgriff Multifunktionsgriff Anbau Der Multifunktionsgriff (Fig. 76/1) wird mit 4 Schrauben griffgünstig in der Schlepperkabine befestigt. Zum Anschluss den Stecker der Grundausrüs- tung in die 9 polige Sub-D-Buchse des Multifunk- tionsgriffes (Fig. 76/2) stecken. Den Stecker (Fig. 76/3) des Multifunktionsgriffes in die mittlere Sub-D-Buchse des AMATRON stecken.

  • Seite 63: Tastenbelegung

    Multifunktionsgriff Tastenbelegung Cirrus Cirrus Citan Citan Getriebe Volldosierung Getriebe Volldosierung Spuranreißer Hindernis-Funktion Schlamm-Funktion — Teilbreite links Teilbreite links einschalten einschalten Teilbreite links Teilbreite links ausschalten ausschalten Teilbreite Teilbreite rechts ein- rechts ein- schalten schalten Teilbreite Teilbreite rechts aus- rechts aus- schalten schalten Low-Lift-Funktion...

  • Seite 64: Wartung

    Wartung Wartung Getriebe kalibrieren Nicht erforderlich bei Maschinen mit Volldosierung Die mit einem Getriebe ausgestatteten Sämaschinen sind zu kalibrie- ren, • vor dem Ersteinsatz, wenn der AMATRON nicht werkseitig mit der Maschine geliefert, sondern nachträglich installiert wird. • bei Abweichungen zwischen der Anzeige im Terminal und an der Getriebeskala.

  • Seite 65: Hilfe-Menü

    Hilfe-Menü Hilfe-Menü Das Hilfe-Menü (Fig. 81) aus dem Hauptmenü starten: Hilfe-Menü: • Hilfe zur Bedienung • Hilfe zu Fehlermeldungen • Hilfe beim Anlegen von Fahrgassen. Fig. 81 Amatron+ BAG0045.0 01.07...

  • Seite 66: Störung

    Störung Störung 10.1 Alarm Unkritischer Alarm: Fehlermeldung (Fig. 82) erscheint im unteren Bereich des Displays und es ertönt dreimalig ein Signalton. → Fehler abstellen, wenn möglich. Beispiel: • Füllstand zu niedrig. → Abhilfe: Saatgut nachfüllen. Fig. 82 Kritischer Alarm: Alarmmeldung (Fig. 83) erscheint im mittleren Bereich des Displays und es ertönt ein Signalton.

  • Seite 67: Ausfall Des Wegsensors

    Störung 10.2 Ausfall des Wegsensors Bei Ausfall des Wegsensors (Imp./100m), der am Getriebe oder bei Volldosierung am Spornrad befestigt ist, kann nach Eingabe einer simulierten Arbeitsgeschwindigkeit weitergearbeitet werden. Der Ausfall des Wegsensors wird durch „Drille angehoben“ an- gezeigt. Um Falschaussaaten zu vermeiden, ist der defekte Sensor auszutau- schen.
  • Seite 68 H. DREYER GmbH & Co. KG Postfach 51 Tel.: + 49 (0) 5405 501-0 D-49202 Hasbergen-Gaste Telefax: + 49 (0) 5405 501-234 Germany e-mail: amazone@amazone.de http:// www.amazone.de BBG Bodenbearbeitungsgeräte Leipzig GmbH & Co.KG Rippachtalstr. 10 D-04249 Leipzig Germany Zweigwerke: D-27794 Hude • D-04249 Leipzig • F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bodenbearbeitungsmaschinen...
