Gestänge Klappen (Profi-Klappung) - Amazone Amatron + Betriebsanleitung

Einsatz auf dem Feld

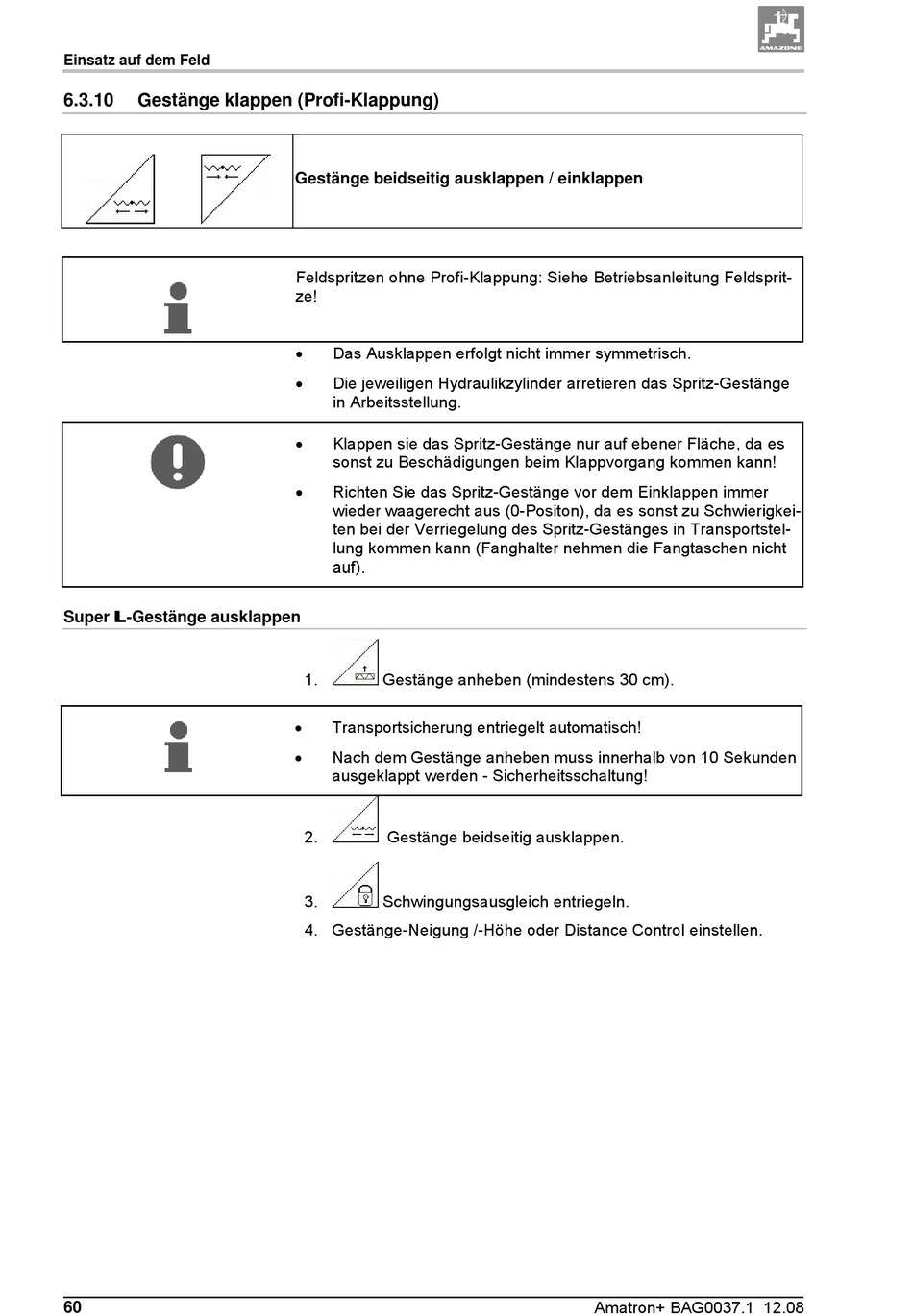

6.3.10 Gestänge klappen (Profi-Klappung)
Super L-Gestänge ausklappen
60
Gestänge beidseitig ausklappen / einklappen
Feldspritzen ohne Profi-Klappung: Siehe Betriebsanleitung Feldsprit-
ze!

Das Ausklappen erfolgt nicht immer symmetrisch.

Die jeweiligen Hydraulikzylinder arretieren das Spritz-Gestänge
in Arbeitsstellung.

Klappen sie das Spritz-Gestänge nur auf ebener Fläche, da es
sonst zu Beschädigungen beim Klappvorgang kommen kann!

Richten Sie das Spritz-Gestänge vor dem Einklappen immer
wieder waagerecht aus (0-Positon), da es sonst zu Schwierigkei-
ten bei der Verriegelung des Spritz-Gestänges in Transportstel-
lung kommen kann (Fanghalter nehmen die Fangtaschen nicht
auf).
1. Gestänge anheben (mindestens 30 cm).

Transportsicherung entriegelt automatisch!

Nach dem Gestänge anheben muss innerhalb von 10 Sekunden
ausgeklappt werden - Sicherheitsschaltung!
2. Gestänge beidseitig ausklappen.
3. Schwingungsausgleich entriegeln.
4. Gestänge-Neigung /-Höhe oder Distance Control einstellen.
Amatron+ BAG0037.1 12.08
