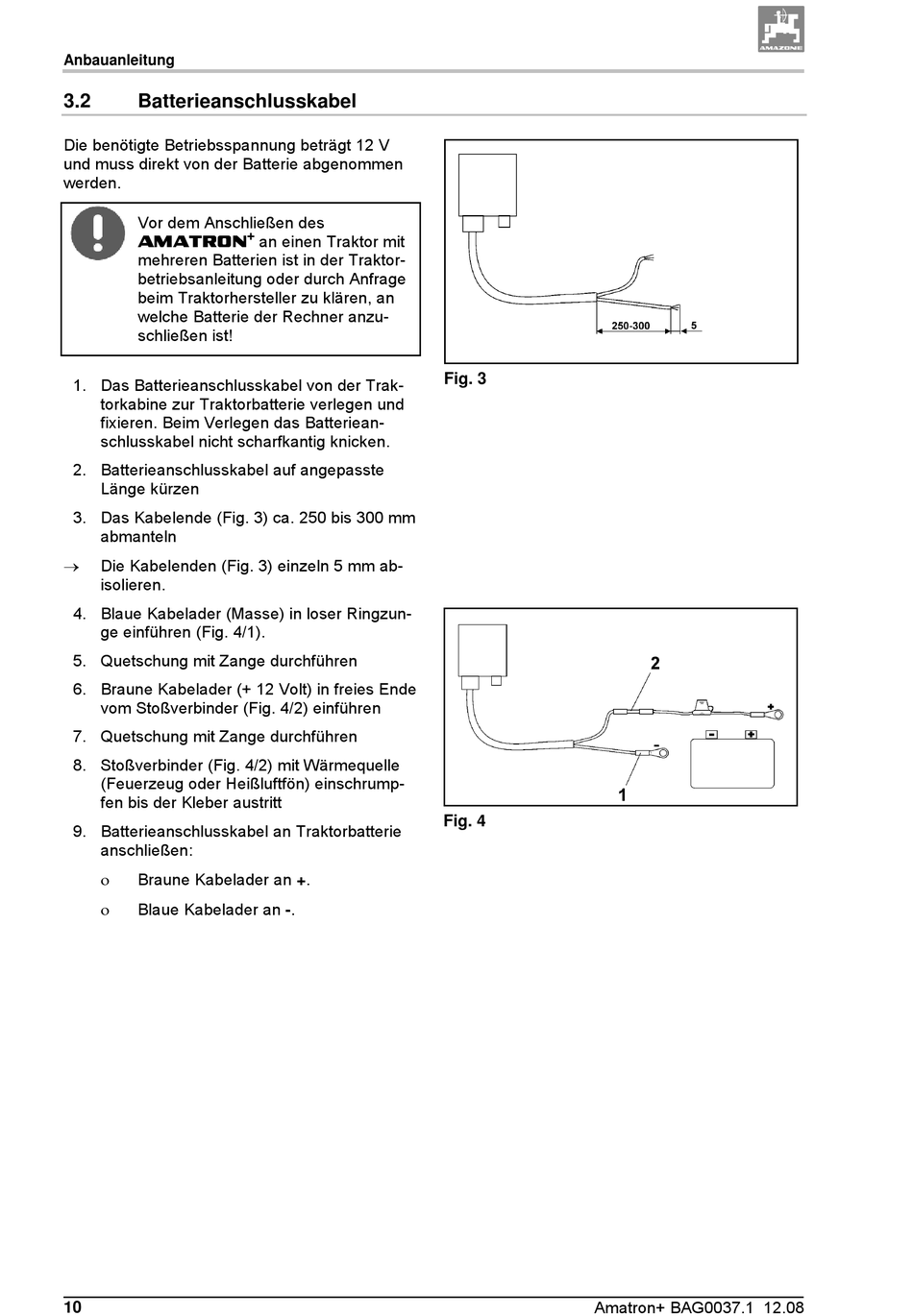

Batterieanschlusskabel - Amazone Amatron + Betriebsanleitung

Anbauanleitung
3.2

Batterieanschlusskabel

Die benötigte Betriebsspannung beträgt 12 V
und muss direkt von der Batterie abgenommen
werden.
Vor dem Anschließen des
AMATRON
mehreren Batterien ist in der Traktor-
betriebsanleitung oder durch Anfrage
beim Traktorhersteller zu klären, an
welche Batterie der Rechner anzu-
schließen ist!
1. Das Batterieanschlusskabel von der Trak-
torkabine zur Traktorbatterie verlegen und
fixieren. Beim Verlegen das Batteriean-
schlusskabel nicht scharfkantig knicken.
2. Batterieanschlusskabel auf angepasste
Länge kürzen
3. Das Kabelende (Fig. 3) ca. 250 bis 300 mm
abmanteln

Die Kabelenden (Fig. 3) einzeln 5 mm ab-
isolieren.
4. Blaue Kabelader (Masse) in loser Ringzun-
ge einführen (Fig. 4/1).
5. Quetschung mit Zange durchführen
6. Braune Kabelader (+ 12 Volt) in freies Ende
vom Stoßverbinder (Fig. 4/2) einführen
7. Quetschung mit Zange durchführen
8. Stoßverbinder (Fig. 4/2) mit Wärmequelle
(Feuerzeug oder Heißluftfön) einschrump-
fen bis der Kleber austritt
9. Batterieanschlusskabel an Traktorbatterie
anschließen:

Braune Kabelader an +.

Blaue Kabelader an -.
10
+
an einen Traktor mit
Fig. 3
Fig. 4
Amatron+ BAG0037.1 12.08
