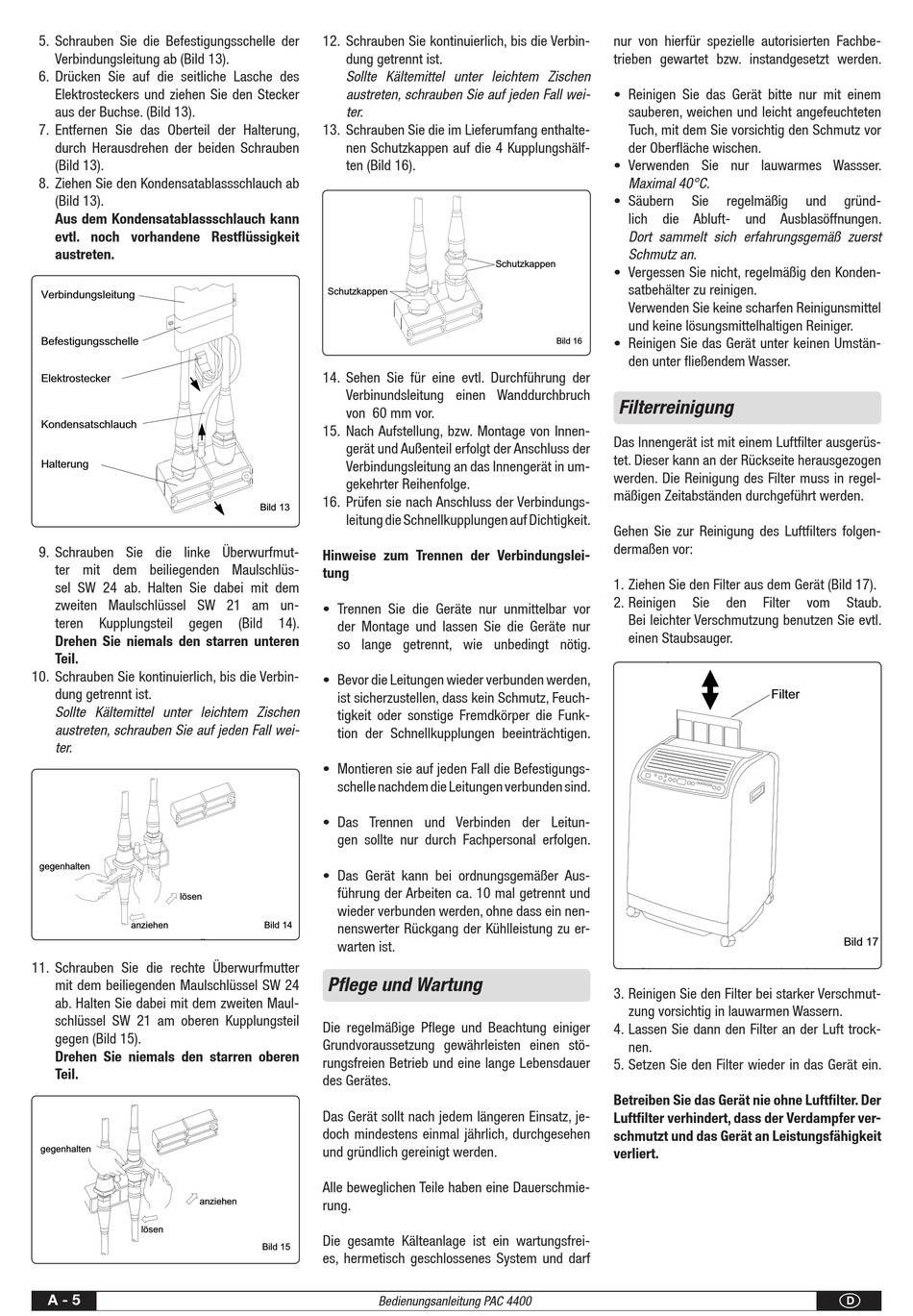

5. Schrauben Sie die Befestigungsschelle der
Verbindungsleitung ab (Bild 13).
6. Drücken Sie auf die seitliche Lasche des
Elektrosteckers und ziehen Sie den Stecker
aus der Buchse. (Bild 13).
7. Entfernen Sie das Oberteil der Halterung,
durch Herausdrehen der beiden Schrauben
(Bild 13).
8. Ziehen Sie den Kondensatablassschlauch ab
(Bild 13).
Aus dem Kondensatablassschlauch kann
evtl. noch vorhandene Restflüssigkeit
austreten.
9. Schrauben Sie die linke Überwurfmut-
ter mit dem beiliegenden Maulschlüs-
sel SW 24 ab. Halten Sie dabei mit dem
zweiten Maulschlüssel SW 21 am un-
teren Kupplungsteil gegen (Bild 14).
Drehen Sie niemals den starren unteren
Teil.
10. Schrauben Sie kontinuierlich, bis die Verbin-
dung getrennt ist.
Sollte Kältemittel unter leichtem Zischen
austreten, schrauben Sie auf jeden Fall wei-
ter.
11. Schrauben Sie die rechte Überwurfmutter
mit dem beiliegenden Maulschlüssel SW 24
ab. Halten Sie dabei mit dem zweiten Maul-
schlüssel SW 21 am oberen Kupplungsteil
gegen (Bild 15).
Drehen Sie niemals den starren oberen
Teil.
A - 5
A - 1
12. Schrauben Sie kontinuierlich, bis die Verbin-
dung getrennt ist.
Sollte Kältemittel unter leichtem Zischen
austreten, schrauben Sie auf jeden Fall wei-
ter.
13. Schrauben Sie die im Lieferumfang enthalte-
nen Schutzkappen auf die 4 Kupplungshälf-
ten (Bild 16).
14. Sehen Sie für eine evtl. Durchführung der
Verbinundsleitung einen Wanddurchbruch
von 60 mm vor.
15. Nach Aufstellung, bzw. Montage von Innen-
gerät und Außenteil erfolgt der Anschluss der
Verbindungsleitung an das Innengerät in um-
gekehrter Reihenfolge.
16. Prüfen sie nach Anschluss der Verbindungs-
leitung die Schnellkupplungen auf Dichtigkeit.
Hinweise zum Trennen der Verbindungslei-
tung
• Trennen Sie die Geräte nur unmittelbar vor
der Montage und lassen Sie die Geräte nur
so lange getrennt, wie unbedingt nötig.
• Bevor die Leitungen wieder verbunden werden,
ist sicherzustellen, dass kein Schmutz, Feuch-
tigkeit oder sonstige Fremdkörper die Funk-
tion der Schnellkupplungen beeinträchtigen.
• Montieren sie auf jeden Fall die Befestigungs-
schelle nachdem die Leitungen verbunden sind.
• Das Trennen und Verbinden der Leitun-
gen sollte nur durch Fachpersonal erfolgen.
• Das Gerät kann bei ordnungsgemäßer Aus-
führung der Arbeiten ca. 10 mal getrennt und
wieder verbunden werden, ohne dass ein nen-
nenswerter Rückgang der Kühlleistung zu er-
warten ist.
Pflege und Wartung
Die regelmäßige Pflege und Beachtung einiger
Grundvoraussetzung gewährleisten einen stö-
rungsfreien Betrieb und eine lange Lebensdauer
des Gerätes.
Das Gerät sollt nach jedem längeren Einsatz, je-
doch mindestens einmal jährlich, durchgesehen
und gründlich gereinigt werden.
Alle beweglichen Teile haben eine Dauerschmie-
rung.
Die gesamte Kälteanlage ist ein wartungsfrei-
es, hermetisch geschlossenes System und darf
Bedienungsanleitung PAC 4400
nur von hierfür spezielle autorisierten Fachbe-
trieben gewartet bzw. instandgesetzt werden.
• Reinigen Sie das Gerät bitte nur mit einem
sauberen, weichen und leicht angefeuchteten
Tuch, mit dem Sie vorsichtig den Schmutz vor
der Oberfläche wischen.
• Verwenden Sie nur lauwarmes Wassser.
Maximal 40°C.
• Säubern Sie regelmäßig und gründ-
lich die Abluft- und Ausblasöffnungen.
Dort sammelt sich erfahrungsgemäß zuerst
Schmutz an.
• Vergessen Sie nicht, regelmäßig den Konden-
satbehälter zu reinigen.
Verwenden Sie keine scharfen Reinigunsmittel
und keine lösungsmittelhaltigen Reiniger.
• Reinigen Sie das Gerät unter keinen Umstän-
den unter fließendem Wasser.
Filterreinigung
Das Innengerät ist mit einem Luftfilter ausgerüs-
tet. Dieser kann an der Rückseite herausgezogen
werden. Die Reinigung des Filter muss in regel-
mäßigen Zeitabständen durchgeführt werden.
Gehen Sie zur Reinigung des Luftfilters folgen-
dermaßen vor:
1. Ziehen Sie den Filter aus dem Gerät (Bild 17).
2. Reinigen
Sie
den
Filter
Bei leichter Verschmutzung benutzen Sie evtl.
einen Staubsauger.
3. Reinigen Sie den Filter bei starker Verschmut-
zung vorsichtig in lauwarmen Wassern.
4. Lassen Sie dann den Filter an der Luft trock-
nen.
5. Setzen Sie den Filter wieder in das Gerät ein.
Betreiben Sie das Gerät nie ohne Luftfilter. Der
Luftfilter verhindert, dass der Verdampfer ver-
schmutzt und das Gerät an Leistungsfähigkeit
verliert.
vom
Staub.
