Innengerät und Außenteil sind über eine flexible
Verbindungsleitung miteinander verbunden. Für
den Transport oder die Lagerung kann das Au-
ßenteil auf der Rückseite des Innengerätes ein-
gehängt werden (Bild 2).
Das Gerät dient in erster Linie zur Raumkühlung.
Darüber hinaus filtert und entfeuchtet es die Luft
und schafft so ein angenehmes Raumklima. Das
Gerät bietet zusätzlich die Möglichkeit im Umluft-
betrieb ohne Kühlung zu arbeiten. Ebenfalls ist
ein Entfeuchtungsbetrieb möglich.
Das Gerät arbeitet vollautomatisch und bietet
dank seiner Mikroprozessor-Regelung eine Viel-
zahl weiterer Optionen. Die Bedienung erfolgt
komfortabel über das Bedientableau am Innen-
gerät oder über die mitgelieferte Infrarot-Fernbe-
dienungen.
Das Gerät eignet sich besonders für den flexiblen
Einsatz. Es kann aber auch, dank der trennbaren
Verbindungsleitung, stationär montiert werden.
Bedienung
Bevor Sie das Gerät in Betrieb nehmen, verge-
wissern Sie sich, dass alle Sicherheitshinweise
beachtet wurden.
Beachten Sie bitte, dass das Gerät am wirk-
samsten und komfortabelsten arbeitete, wenn es
bereits vor den wärmsten Tageszeiten, z. B. am
Vormittag, in Betrieb genommen wird.
Die gewählte Solltemperatur sollte 4 bis 7 °C
unterhalb der Außentemperatur liegen. Auf kei-
nen Fall niedriger, da die Raumtemperatur, nach
einem Wechseln aus einem nicht klimatisierten
Raum, als zu kalt erscheint.
Die gewählte Solltemperatur hat keinen Einfluß
auf die Leistung des Gerätes! Es ist also bei ho-
hen Raumtemperaturen nicht sinnvoll, das Gerät
auf die kleinste mögliche Solltemperatur einzu-
stellen.
D

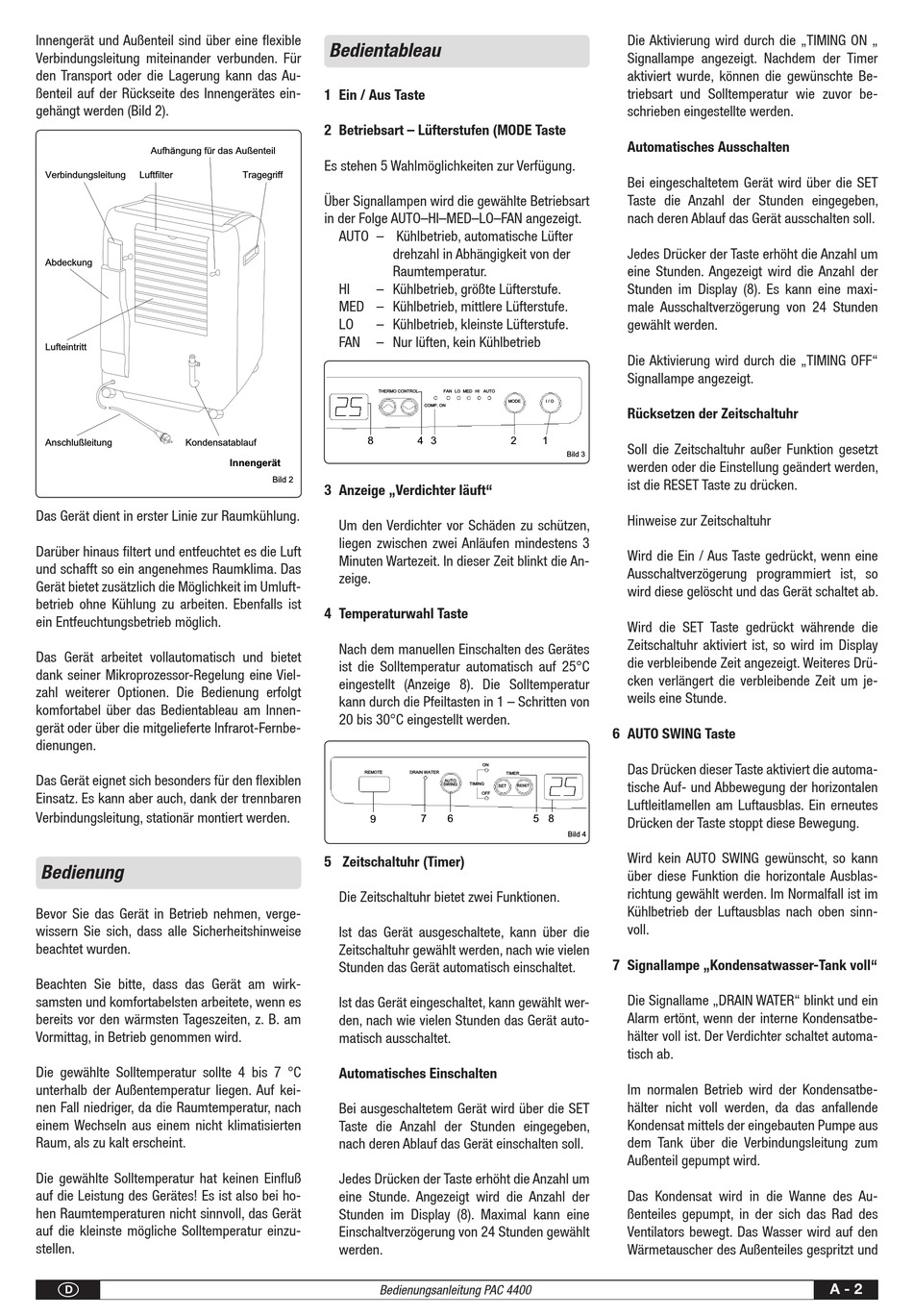

Bedientableau
1 Ein / Aus Taste
2 Betriebsart – Lüfterstufen (MODE Taste
Es stehen 5 Wahlmöglichkeiten zur Verfügung.
Über Signallampen wird die gewählte Betriebsart
in der Folge AUTO–HI–MED–LO–FAN angezeigt.
AUTO – Kühlbetrieb, automatische Lüfter
drehzahl in Abhängigkeit von der
Raumtemperatur.
HI
– Kühlbetrieb, größte Lüfterstufe.
MED – Kühlbetrieb, mittlere Lüfterstufe.
LO
– Kühlbetrieb, kleinste Lüfterstufe.
FAN – Nur lüften, kein Kühlbetrieb
3 Anzeige „Verdichter läuft"
Um den Verdichter vor Schäden zu schützen,
liegen zwischen zwei Anläufen mindestens 3
Minuten Wartezeit. In dieser Zeit blinkt die An-
zeige.
4 Temperaturwahl Taste
Nach dem manuellen Einschalten des Gerätes
ist die Solltemperatur automatisch auf 25°C
eingestellt (Anzeige 8). Die Solltemperatur
kann durch die Pfeiltasten in 1 – Schritten von
20 bis 30°C eingestellt werden.
5 Zeitschaltuhr (Timer)
Die Zeitschaltuhr bietet zwei Funktionen.
Ist das Gerät ausgeschaltete, kann über die
Zeitschaltuhr gewählt werden, nach wie vielen
Stunden das Gerät automatisch einschaltet.
Ist das Gerät eingeschaltet, kann gewählt wer-
den, nach wie vielen Stunden das Gerät auto-
matisch ausschaltet.
Automatisches Einschalten
Bei ausgeschaltetem Gerät wird über die SET
Taste die Anzahl der Stunden eingegeben,
nach deren Ablauf das Gerät einschalten soll.
Jedes Drücken der Taste erhöht die Anzahl um
eine Stunde. Angezeigt wird die Anzahl der
Stunden im Display (8). Maximal kann eine
Einschaltverzögerung von 24 Stunden gewählt
werden.
Bedienungsanleitung PAC 4400
Die Aktivierung wird durch die „TIMING ON „
Signallampe angezeigt. Nachdem der Timer
aktiviert wurde, können die gewünschte Be-
triebsart und Solltemperatur wie zuvor be-
schrieben eingestellte werden.
Automatisches Ausschalten
Bei eingeschaltetem Gerät wird über die SET
Taste die Anzahl der Stunden eingegeben,
nach deren Ablauf das Gerät ausschalten soll.
Jedes Drücker der Taste erhöht die Anzahl um
eine Stunden. Angezeigt wird die Anzahl der
Stunden im Display (8). Es kann eine maxi-
male Ausschaltverzögerung von 24 Stunden
gewählt werden.
Die Aktivierung wird durch die „TIMING OFF"
Signallampe angezeigt.
Rücksetzen der Zeitschaltuhr
Soll die Zeitschaltuhr außer Funktion gesetzt
werden oder die Einstellung geändert werden,
ist die RESET Taste zu drücken.
Hinweise zur Zeitschaltuhr
Wird die Ein / Aus Taste gedrückt, wenn eine
Ausschaltverzögerung programmiert ist, so
wird diese gelöscht und das Gerät schaltet ab.
Wird die SET Taste gedrückt währende die
Zeitschaltuhr aktiviert ist, so wird im Display
die verbleibende Zeit angezeigt. Weiteres Drü-
cken verlängert die verbleibende Zeit um je-
weils eine Stunde.
6 AUTO SWING Taste
Das Drücken dieser Taste aktiviert die automa-
tische Auf- und Abbewegung der horizontalen
Luftleitlamellen am Luftausblas. Ein erneutes
Drücken der Taste stoppt diese Bewegung.
Wird kein AUTO SWING gewünscht, so kann
über diese Funktion die horizontale Ausblas-
richtung gewählt werden. Im Normalfall ist im
Kühlbetrieb der Luftausblas nach oben sinn-
voll.
7 Signallampe „Kondensatwasser-Tank voll"
Die Signallame „DRAIN WATER" blinkt und ein
Alarm ertönt, wenn der interne Kondensatbe-
hälter voll ist. Der Verdichter schaltet automa-
tisch ab.
Im normalen Betrieb wird der Kondensatbe-
hälter nicht voll werden, da das anfallende
Kondensat mittels der eingebauten Pumpe aus
dem Tank über die Verbindungsleitung zum
Außenteil gepumpt wird.
Das Kondensat wird in die Wanne des Au-
ßenteiles gepumpt, in der sich das Rad des
Ventilators bewegt. Das Wasser wird auf den
Wärmetauscher des Außenteiles gespritzt und
A - 2
