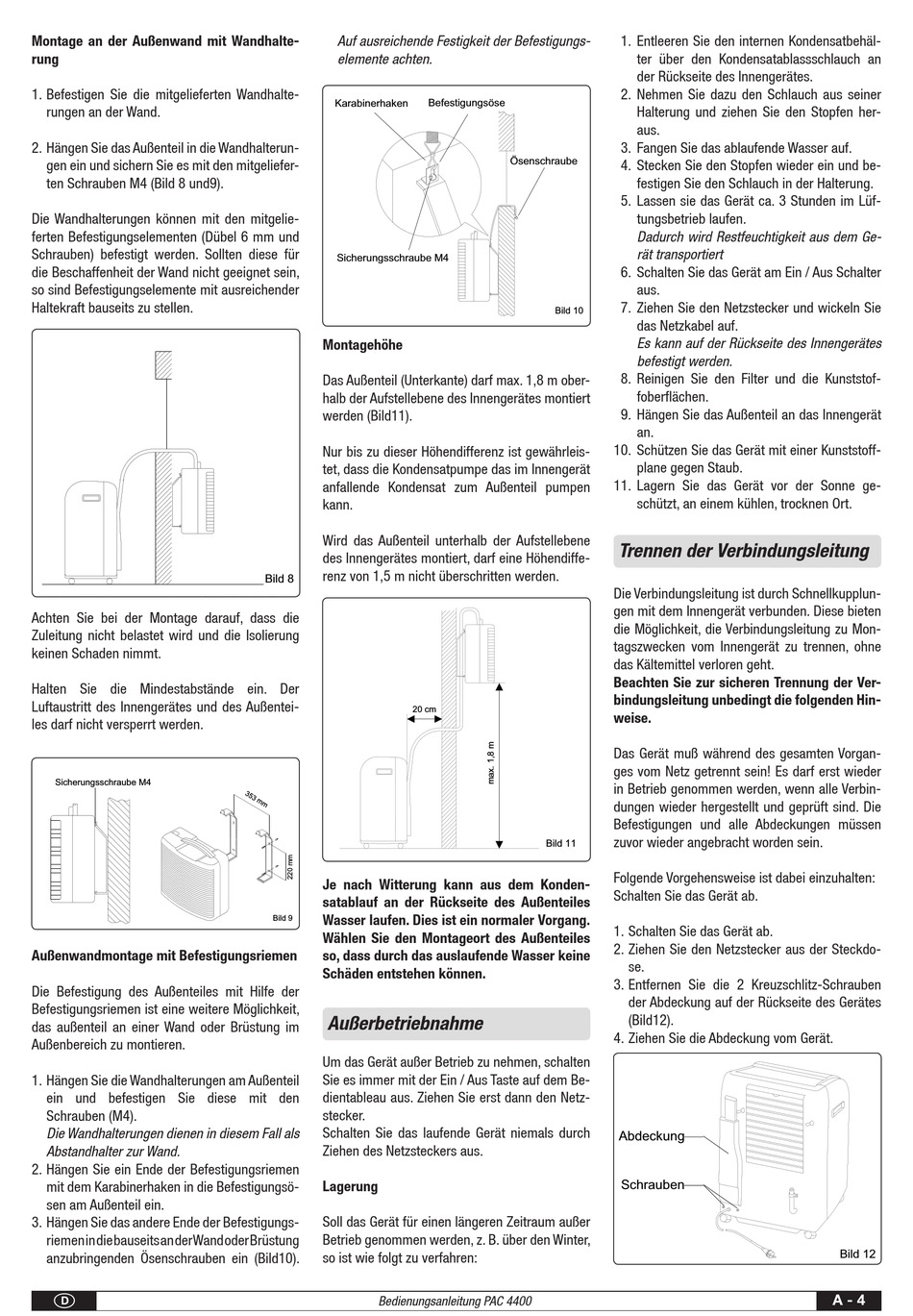

Montage an der Außenwand mit Wandhalte-
rung
1. Befestigen Sie die mitgelieferten Wandhalte-
rungen an der Wand.
2. Hängen Sie das Außenteil in die Wandhalterun-
gen ein und sichern Sie es mit den mitgeliefer-
ten Schrauben M4 (Bild 8 und9).
Die Wandhalterungen können mit den mitgelie-
ferten Befestigungselementen (Dübel 6 mm und
Schrauben) befestigt werden. Sollten diese für
die Beschaffenheit der Wand nicht geeignet sein,
so sind Befestigungselemente mit ausreichender
Haltekraft bauseits zu stellen.
Achten Sie bei der Montage darauf, dass die
Zuleitung nicht belastet wird und die Isolierung
keinen Schaden nimmt.
Halten Sie die Mindestabstände ein. Der
Luftaustritt des Innengerätes und des Außentei-
les darf nicht versperrt werden.
Außenwandmontage mit Befestigungsriemen
Die Befestigung des Außenteiles mit Hilfe der
Befestigungsriemen ist eine weitere Möglichkeit,
das außenteil an einer Wand oder Brüstung im
Außenbereich zu montieren.
1. Hängen Sie die Wandhalterungen am Außenteil
ein und befestigen Sie diese mit den
Schrauben (M4).
Die Wandhalterungen dienen in diesem Fall als
Abstandhalter zur Wand.
2. Hängen Sie ein Ende der Befestigungsriemen
mit dem Karabinerhaken in die Befestigungsö-
sen am Außenteil ein.
3. Hängen Sie das andere Ende der Befestigungs-
riemen in die bauseits an der Wand oder Brüstung
anzubringenden Ösenschrauben ein (Bild10).
D
Auf ausreichende Festigkeit der Befestigungs-
elemente achten.
Montagehöhe
Das Außenteil (Unterkante) darf max. 1,8 m ober-
halb der Aufstellebene des Innengerätes montiert
werden (Bild11).
Nur bis zu dieser Höhendifferenz ist gewährleis-
tet, dass die Kondensatpumpe das im Innengerät
anfallende Kondensat zum Außenteil pumpen
kann.
Wird das Außenteil unterhalb der Aufstellebene
des Innengerätes montiert, darf eine Höhendiffe-
renz von 1,5 m nicht überschritten werden.
Je nach Witterung kann aus dem Konden-
satablauf an der Rückseite des Außenteiles
Wasser laufen. Dies ist ein normaler Vorgang.
Wählen Sie den Montageort des Außenteiles
so, dass durch das auslaufende Wasser keine
Schäden entstehen können.
Außerbetriebnahme
Um das Gerät außer Betrieb zu nehmen, schalten
Sie es immer mit der Ein / Aus Taste auf dem Be-
dientableau aus. Ziehen Sie erst dann den Netz-
stecker.
Schalten Sie das laufende Gerät niemals durch
Ziehen des Netzsteckers aus.
Lagerung
Soll das Gerät für einen längeren Zeitraum außer
Betrieb genommen werden, z. B. über den Winter,
so ist wie folgt zu verfahren:
Bedienungsanleitung PAC 4400
1. Entleeren Sie den internen Kondensatbehäl-
ter über den Kondensatablassschlauch an
der Rückseite des Innengerätes.
2. Nehmen Sie dazu den Schlauch aus seiner
Halterung und ziehen Sie den Stopfen her-
aus.
3. Fangen Sie das ablaufende Wasser auf.
4. Stecken Sie den Stopfen wieder ein und be-
festigen Sie den Schlauch in der Halterung.
5. Lassen sie das Gerät ca. 3 Stunden im Lüf-
tungsbetrieb laufen.
Dadurch wird Restfeuchtigkeit aus dem Ge-
rät transportiert
6. Schalten Sie das Gerät am Ein / Aus Schalter
aus.
7. Ziehen Sie den Netzstecker und wickeln Sie
das Netzkabel auf.
Es kann auf der Rückseite des Innengerätes
befestigt werden.
8. Reinigen Sie den Filter und die Kunststof-
foberflächen.
9. Hängen Sie das Außenteil an das Innengerät
an.
10. Schützen Sie das Gerät mit einer Kunststoff-
plane gegen Staub.
11. Lagern Sie das Gerät vor der Sonne ge-
schützt, an einem kühlen, trocknen Ort.
Trennen der Verbindungsleitung
Die Verbindungsleitung ist durch Schnellkupplun-
gen mit dem Innengerät verbunden. Diese bieten
die Möglichkeit, die Verbindungsleitung zu Mon-
tagszwecken vom Innengerät zu trennen, ohne
das Kältemittel verloren geht.
Beachten Sie zur sicheren Trennung der Ver-
bindungsleitung unbedingt die folgenden Hin-
weise.
Das Gerät muß während des gesamten Vorgan-
ges vom Netz getrennt sein! Es darf erst wieder
in Betrieb genommen werden, wenn alle Verbin-
dungen wieder hergestellt und geprüft sind. Die
Befestigungen und alle Abdeckungen müssen
zuvor wieder angebracht worden sein.
Folgende Vorgehensweise ist dabei einzuhalten:
Schalten Sie das Gerät ab.
1. Schalten Sie das Gerät ab.
2. Ziehen Sie den Netzstecker aus der Steckdo-
se.
3. Entfernen Sie die 2 Kreuzschlitz-Schrauben
der Abdeckung auf der Rückseite des Gerätes
(Bild12).
4. Ziehen Sie die Abdeckung vom Gerät.
