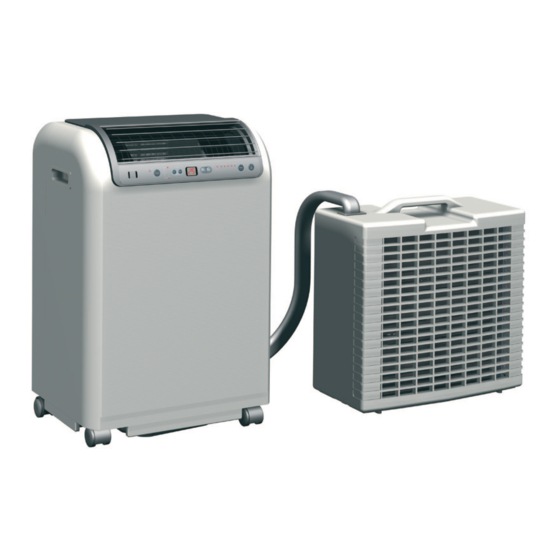

Trotec pac 4600 Montageanleitung Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für pac 4600:
- Bedienungsanleitung (100 Seiten) ,
- Beiblatt (4 Seiten) ,
- Bedienungsanleitung (92 Seiten)
Verwandte Anleitungen für Trotec pac 4600
Inhaltszusammenfassung für Trotec pac 4600

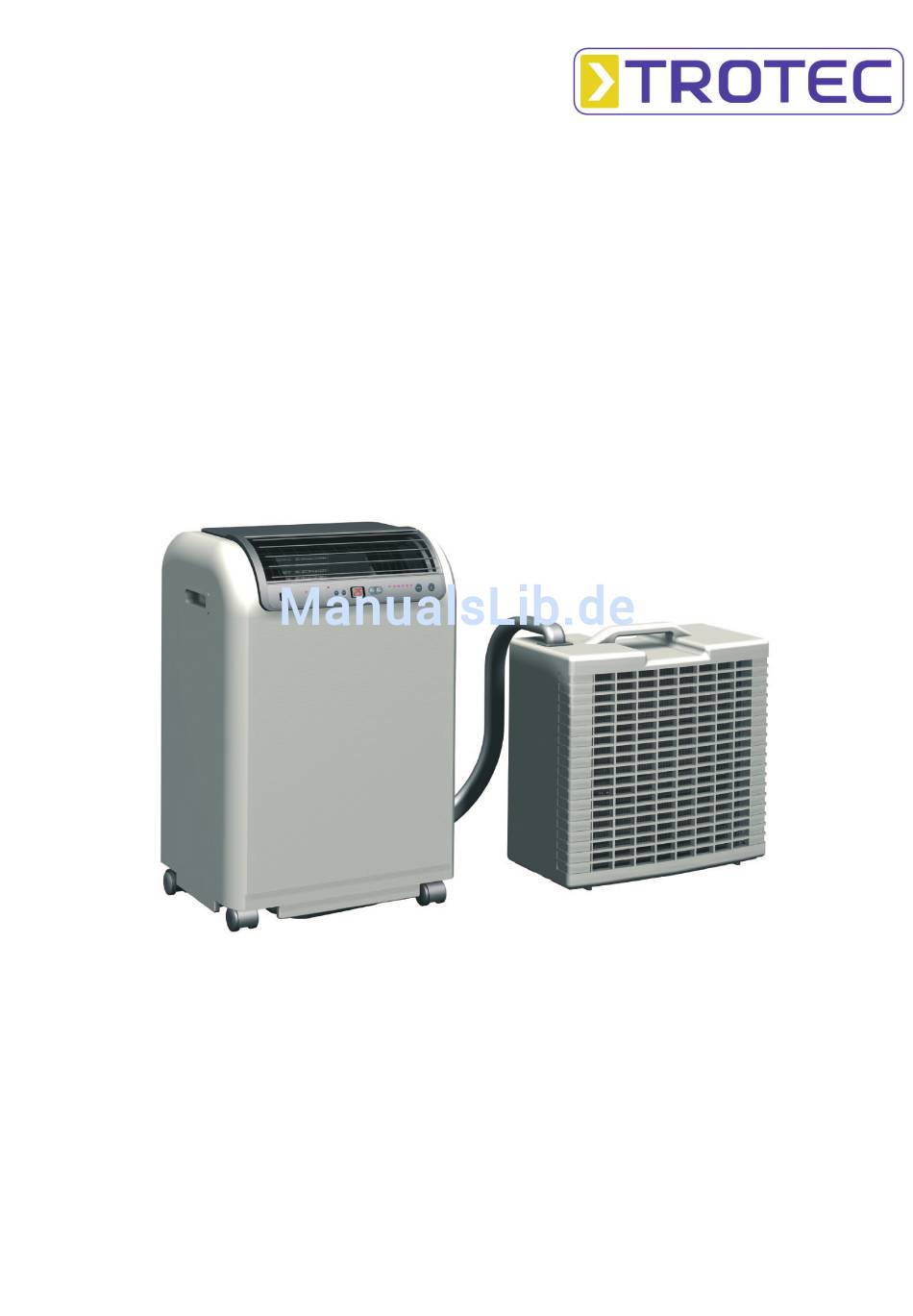

- Seite 1 Montage- und Betriebsanleitung TROTEC PAC 4600 Lokales Inverter-Raumklimagerät in Splitausführung Vor Beginn aller Arbeiten Anleitung lesen! 0076-2014-01 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
TROTEC PAC Sicherheits- und WARNUNG! Anwenderhinweise Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine weist auf eine möglicherweise gefährliche Situ- Sicherheitshinweise ation hin, die zum Tod oder zu schweren Ver- letzungen führen kann, wenn sie nicht Lesen Sie vor der ersten Inbetriebnahme des gemieden wird. -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Die Geräte sollten mindestens einmal jährlich durch einen Fachkundigen auf ihre Arbeitssi- der Sicherheitshinweise cherheit und Funktion überprüft werden. Sicht- kontrollen und Reinigungen können vom Die Nichtbeachtung der Sicherheitshinweise kann Betreiber im spannungslosen Zustand durch- sowohl eine Gefährdung für Personen als auch für geführt werden. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Lieferumfang kann von triebe der Entsorgung und Wiederverwertung oder den Produktabbildungen abweichen. Das vorlie- z.B. kommunale Sammelstellen entsorgt werden. gende Dokument wurde mit der gebotenen Sorg- falt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © TROTEC®... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe PAC 4600 Lokales Inverter Raumklimagerät in Spli- Betriebsweise tausführung 4,30 (1,80 bis 4,60) Nennkühlleistung Energieeffizienzklasse Energieeffizienzgröße SEER Energieverbrauch jährlich, Q Einsatzbereich (Raumvolumen), ca. m³ Einstellbereich Innengerät °C/%r.F. +16 bis +30 / 35 bis 80 Arbeitsbereich Außenteil °C/%r.F. -
Seite 8: Aufbau Und Funktion
TROTEC PAC Aufbau und Funktion Gerätebeschreibung Das Gerät eignet sich besonders für den flexiblen Einsatz, es kann aber auch stationär montiert werden. Das lokale Raumklimagerät verfügt über ein Innengerät zur Fußboden-Aufstellung im Innen- bereich und ein Außenteil zur Wand- oder Boden- montage im Freien. -
Seite 9: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. REMOTE DRAIN WATER TIMER THERMO CONTROL... - Seite 10 TROTEC PAC Entfeuchtungsbetrieb DE-HUM. ( ) Stellen Sie das Innengerät und das Außenteil in dem zu entfeuchtenden Raum auf. Achten Sie darauf, dass das Innengerät keine warme Luft vom Außenteil ansaugt. Hängen Sie das Außenteil nicht an das Innengerät. FUZZY...
-
Seite 11: Montage
Montage Aufstellung auf dem Boden Montageanweisung Das betriebsfertig gelieferte Gerät ist serienmäßig mit einer 3,0m langen Verbindungsleitung, nutz- bare Länge 2,3m, zwischen Innengerät und Außenteil ausgerüstet und somit betriebsbereit. Im 20 cm Lieferumfang ist verschiedenes Zubehör zur Mon- tage des Außenteiles enthalten. 20 cm Innengerät Das Innengerät wird an dem gewünschten Ort, mit... - Seite 12 TROTEC PAC Abb. 8: Notwendige Luftzirkulation Abb. 7: Montagebeispiel Außenteil Montage an der Außenwand mit Wandhalterung Befestigen Sie die mitgelieferten Wandhalte- rungen an der Wand. Hängen Sie das Außenteil in die Wandhalte- rungen ein, und sichern Sie es mit den mitge- lieferten Schrauben M4 (Abb.
- Seite 13 20 cm Abb. 10: Maximale Montagehöhe Abb. 11: Montage mit Befestigungsriemen 1: Karabinerhaken 2: Befestigungsöse 3: Sicherheitsschraube M4 Außenwandmontage mit Befestigungsriemen 4: Ösenschraube Die Befestigung des Außenteiles mit Hilfe der Befestigungsriemen ist eine weitere Möglichkeit, das Außenteil an einer Wand oder Brüstung im Außenbereich zu montieren.
-
Seite 14: Verbindungsleitung
TROTEC PAC Verbindungsleitung Hinweise zum Trennen der Verbindungsleitung: Trennen Sie die Geräte nur unmittelbar vor der Die Verbindungsleitung ist durch Schnellkup- Montage und lassen Sie die Geräte nur so plungen mit dem Innengerät verbunden. Diese lange getrennt, wie unbedingt nötig. - Seite 15 Folgende Vorgehensweise ist dabei einzu- halten: Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Steck- dose. Entfernen Sie die 2 Schrauben der Abde- ckung auf der Rückseite des Gerätes (Abb. 12). Abb. 13: Demontage Verbindungsleitung 1: Verbindungsleitung 2: Befestigungsschelle 3: Steckerverbindung 4: Kondensatschlauch...
- Seite 16 TROTEC PAC Schrauben Sie die rechte Überwurfmutter mit dem beiliegenden Maulschlüssel SW 24 ab. Halten Sie dabei mit dem zweiten Maul- schlüssel SW 21 am oberen Kupplungsteil gegen (Abb. 15). HINWEIS! Drehen Sie niemals den starren oberen Teil. Schrauben Sie kontinuierlich, bis die Verbin- dung getrennt ist.
-
Seite 17: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Anschlussschema Abb. 17: Elektrisches Anschlussschema PCB1: Steuerplatine Sensor Frostschutz PCB2: Hauptplatine MS1: Mikroschalter Störung (Behälter voll) Swing Motor MS2: Mikroschalter Kondensatpumpe FM1: Verdampferventilator Farbcode: FM2: Verflüssigerventilator Schwarz Kondensatpumpe Braun Kompressor Blau OLP: Kompressorüberhitzungsschutz Grau CX1: Kondensator Verdampferventilator Orange CX2: Kondensator Verflüssigerventilator... -
Seite 18: Störungsbeseitigung
TROTEC PAC Störungsbeseitigung Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 19: Pflege Und Wartung
Fehlercode Fehlerbeschreibung/Hinweis AC(PCON) Überstrom angesprochen IPM Platine Kommunikationsfehler IPM Platine allgemeiner Fehler IPM Platine DC Überstrom PFC Überstrom Über-/Unterspannung IPM Platine Stromfehler PFC Übertemperatur Pflege und Wartung Reinigen Sie die Geräte mit einem angefeuch- teten Tuch. Setzen Sie keinen Wasserstrahl ein. -
Seite 20: Außerbetriebnahme
TROTEC PAC Luftfilter des Innengerätes Außerbetriebnahme Reinigen Sie den Luftfilter, in einem Intervall von längstens 2 Wochen. Reduzieren Sie diesen Zeit- raum bei stark verunreinigter Luft. HINWEIS! Schalten Sie das laufende Gerät niemals durch Ziehen des Netzsteckers aus. Reinigung der Filter des Innengerätes Zur Reinigung gehen Sie folgendermaßen vor:... -
Seite 21: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung Innengerät Abb. 19: Explosionszeichnung Innengerät Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 22: Ersatzteilliste Innengerät
TROTEC PAC 11.2 Ersatzteilliste Innengerät Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die Trotec GmbH & Co.KG. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung PAC 4600... -
Seite 23: Gerätedarstellung Außenteil
Bezeichnung PAC 4600 Verdampferventilator Kompressor, kpl. Verdampfer Kupplung, Satz (1x m / 1x w) Verbindungsleitung, kpl. Befestigungsblock, kpl. Kondensatablassschlauch Tastaturplatine Tastaturfolie Steuerplatine IPM Schutzplatine Netzkabel mit Stecker Hauptplatine Kondensatorplatine Verkleidung für Ventilator Sensor Umluft Sensor Frostschutz Bei Ersatzteilbestellungen neben der Serien-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (s. Typen- schild) angeben! 11.3... -
Seite 24: Ersatzteilliste Außenteil
TROTEC PAC 11.4 Ersatzteilliste Außenteil Bezeichnung PAC 4600 Rückwand Vorderwand Geräteboden Verkleidung für Ventilator Auf Anfrage unter Verflüssigerventilator Angabe der Serien- nummer Befestigung für Verflüssigerventilator Verflüssigerventilator,motor Verflüssiger Dichtung Ersatzteile ohne Abbildung Fernbedienung Auf Anfrage unter Kondensator, Kompressor Angabe der Serien- Befestigungsset für Außenteil, kpl. -
Seite 25: Index
Index Bedienung Pflege und Wartung........... 19 Bedienungstableau......... 9 Entfeuchtungsbetrieb........10 Recycling............. 6 Kühlbetrieb............ 10 Umluftbetrieb..........10 Sicherheit Allgemeines............ 4 Explosionszeichnung Eigenmächtige Ersatzteilherstellung....6 Außenteil............23 Eigenmächtiger Umbau ......... 6 Innengerät............. 21 Gefahren bei Nichtbeachtung der Sicher- heitshinweise..........5 Hinweise für den Betreiber......5 Filter reinigen............. - Seite 26 TROTEC PAC...
