Inhaltszusammenfassung für Trotec PAC 2000 X

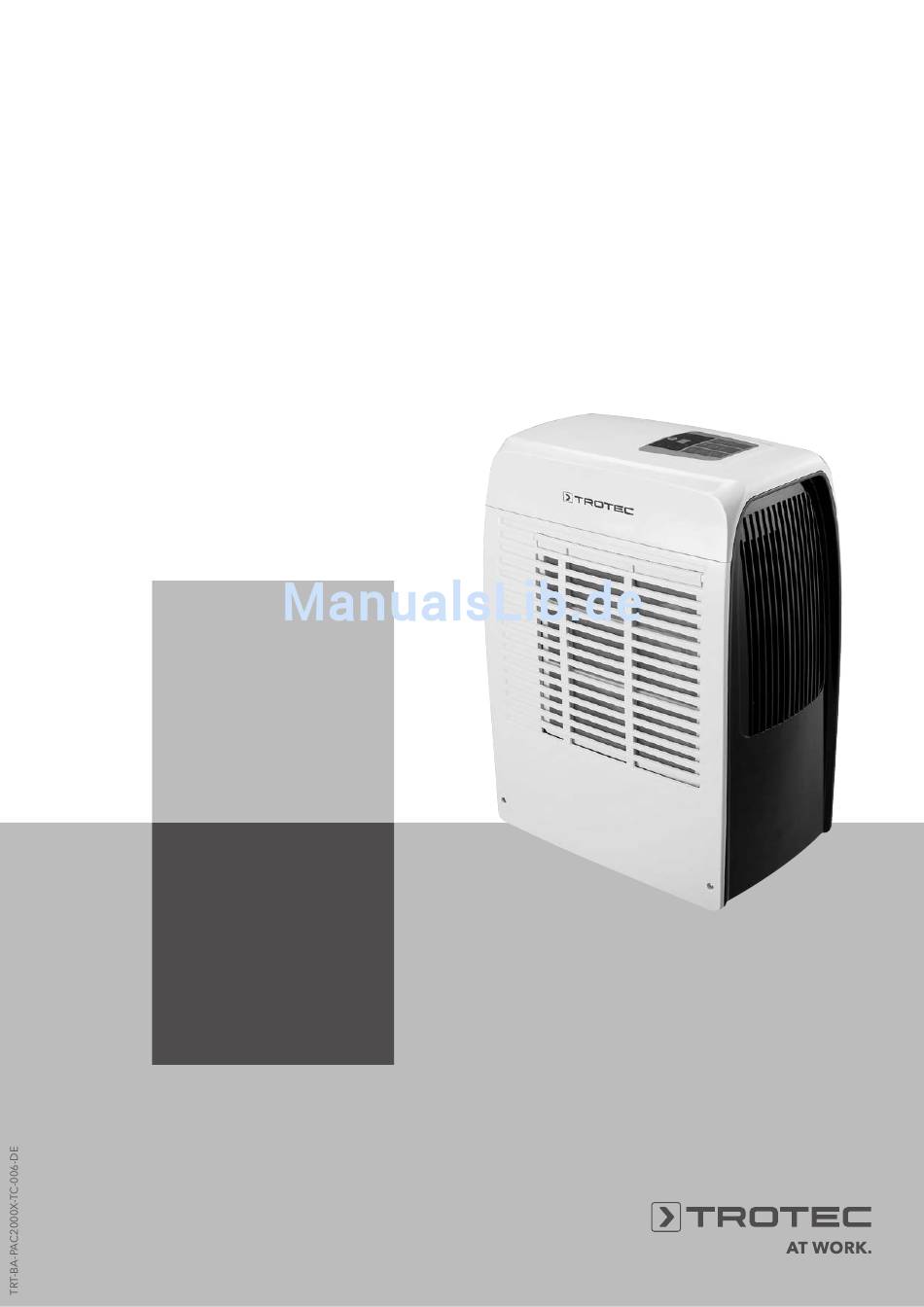

- Seite 1 PAC 2000 X BEDIENUNGSANLEITUNG LOKALES KLIMAGERÄT...
-
Seite 2: Inhaltsverzeichnis
Hinweise zur Bedienungsanleitung Der Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt Symbole erstellt. Trotec übernimmt keinerlei Haftung für etwaige Fehler Gefahr! oder Auslassungen. © Trotec Weist auf eine Gefahr hin, die zu Verletzungen führen kann. -
Seite 3: Gerätedarstellung
Wänden / Gegenständen B: Hinten: 50 cm C: Seite: 50 cm D: Vorne: 50 cm Lieferumfang 1 x Klimagerät PAC 2000 X 1 x Abluftschlauch 1 x Fernbedienung 1 x Batterie Lithium 3 V, CR002 Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 4: Sicherheit
Untergrund auf. Verwenden Sie das Gerät nicht im Freien. Legen Sie keine Gegenstände, wie z. B. nasse Kleidungsstücke, zum Trocknen auf das Gerät. Eigenmächtige bauliche Veränderungen, An- oder Umbauten am Gerät sind verboten. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 5: Abluftschlauch Anschließen
Gerät zu trennen. • Stellen Sie das Gerät waagrecht, standsicher und aufrecht auf. • Vermeiden Stolperstellen beim Verlegen Netzkabelsbzw. weiterer Elektrokabel. • Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 6: Gerät Einschalten
• Zwischen der Filterseite des Geräts und der Wand oder 3,5 Minuten, bevor Sie es wieder in Betrieb nehmen, um anderen Hindernissen sollte ein Mindestabstand von 500 mm die Lebensdauer des Kompressors zu verlängern. gewahrt werden. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 7: Bedienfeld
LED speed medium Anzeige Ventilationsgeschwindigeit mittel LED speed low Anzeige Ventilationsgeschwindigeit niedrig LED auto mode Anzeige AUTO LED sleep mode Anzeige Schlummerfunktion LED dehumidifying Anzeige Entfeuchtung LED heating Anzeige Heizung LED cooling Anzeige Kühlung Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... - Seite 8 Ablassöffnung (1) entfernt und durch eine richtige Ablaufleitung ersetzt werden. • Entfernen Sie den Abluftschlauch, schließen Sie einen Ablaufschlauch an die Ablassöffnung (1) an und leiten Sie das Wasser nach draußen ab, um die Entfeuchtungskapazität zu verstärken. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X...
-
Seite 9: Fehler Und Störungen
Kontakt des leeren auf Seite 11. Signalsteckers an. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu Trotec. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 10: Wartung
9. Datum: ........10. Datum:........11. Datum: ........12. Datum: ........Unterschrift:........Unterschrift: ........Unterschrift:........Unterschrift: ........13. Datum: ........14. Datum:........15. Datum: ........16. Datum: ........Unterschrift:........Unterschrift: ........Unterschrift:........Unterschrift: ........Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... -
Seite 11: Tätigkeiten Vor Wartungsbeginn
4. Setzen Sie den Luftfilter wieder ein. Kältemittelkreislauf • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. instand gesetzt werden. Kondensator/Verdampfer • Verwenden Sie einen Staubsauger mit Bürstenaufsatz. - Seite 12 Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist! Beachten Sie das Kapitel Wartungsintervalle, um den Luftfilter rechtzeitig auszuwechseln! Bedienungsanleitung – Lokales Klimagerät PAC 2000 X...
-
Seite 13: Entsorgung
Umwelt sein kann und zur globalen Erwärmung beitragen kann, wenn es in die Atmosphäre gelangt. Weitere Informationen finden Sie auf dem Typenschild. Lassen Sie das im Gerät befindliche Kältemittel sachgerecht entsprechend der nationalen Gesetzgebung entsorgen. Bedienungsanleitung – Lokales Klimagerät PAC 2000 X... - Seite 14 Produktdatenblatt / Product Fiche Lokales Klimagerät / Local Air Conditioner PAC 2000 X PRODUKTFOTO Artikel-Nr. / Item-No. 1.210.002.003 Funktion nur Kühlung / Cooling only Schallleistungspegel / Sound Power Level dB(A) re 1 pW Kältemittel / Refrigerant R-410A Typ / Type...
- Seite 15 1,25 Entfeuchtungsleistung / Dehumidifying Volume 5-35 Betriebstemperatur / Operating Temperature °C 17-30 Einstellbereich Temperatur im Kühlbetrieb/ Set Temperature Range Cooling Mode °C °C 15-25 Einstellbereich Temperatur im Heizbetrieb/ Set Temperature Range Heating Mode max. Luftvolumenstrom / max. Air Flow Volume 1/N/PE~ 220-240 V 50 Hz Netzanschluss / Power connection Nennstrom / Nom.
- Seite 18 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info @ trotec.com www.trotec.com...
