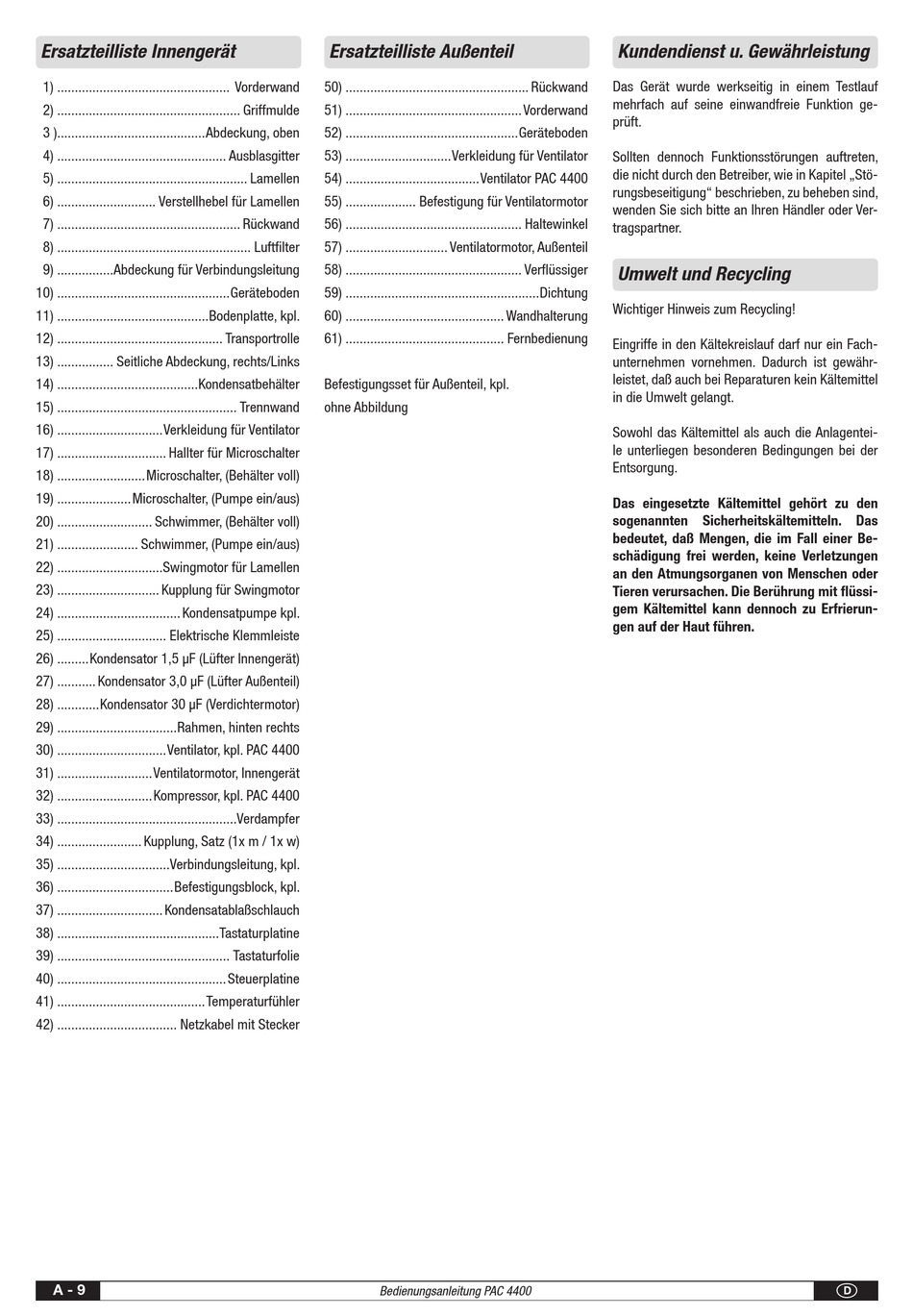

Ersatzteilliste Innengerät
1) ................................................. Vorderwand
2) .................................................... Griffmulde
3 )..........................................Abdeckung, oben
4) ................................................ Ausblasgitter
5) ...................................................... Lamellen
6) ............................ Verstellhebel für Lamellen
7) .................................................... Rückwand
8) ....................................................... Luftfilter
9) ................Abdeckung für Verbindungsleitung
10) .................................................Geräteboden
11) ...........................................Bodenplatte, kpl.
12) ............................................... Transportrolle
13) ................ Seitliche Abdeckung, rechts/Links
14) ........................................Kondensatbehälter
15) ................................................... Trennwand
16) ..............................Verkleidung für Ventilator
17) ............................... Hallter für Microschalter
18) .........................Microschalter, (Behälter voll)
19) .....................Microschalter, (Pumpe ein/aus)
20) ........................... Schwimmer, (Behälter voll)
21) ....................... Schwimmer, (Pumpe ein/aus)
22) ..............................Swingmotor für Lamellen
23) ............................. Kupplung für Swingmotor
24) ................................... Kondensatpumpe kpl.
25) ............................... Elektrische Klemmleiste
26) .........Kondensator 1,5 µF (Lüfter Innengerät)
27) ........... Kondensator 3,0 µF (Lüfter Außenteil)
28) ............Kondensator 30 µF (Verdichtermotor)
29) ..................................Rahmen, hinten rechts
30) ...............................Ventilator, kpl. PAC 4400
31) ...........................Ventilatormotor, Innengerät
32) ...........................Kompressor, kpl. PAC 4400
33) ...................................................Verdampfer
34) ........................ Kupplung, Satz (1x m / 1x w)
35) ................................Verbindungsleitung, kpl.
36) .................................Befestigungsblock, kpl.
37) .............................. Kondensatablaßschlauch
38) ..............................................Tastaturplatine
39) ................................................. Tastaturfolie
40) ................................................Steuerplatine
41) ..........................................Temperaturfühler
42) .................................. Netzkabel mit Stecker
A - 9
A - 1
Ersatzteilliste Außenteil
50) .................................................... Rückwand
51) .................................................. Vorderwand
52) .................................................Geräteboden
53) ..............................Verkleidung für Ventilator
54) ......................................Ventilator PAC 4400
55) .................... Befestigung für Ventilatormotor
56) .................................................. Haltewinkel
57) ............................. Ventilatormotor, Außenteil
58) .................................................. Verflüssiger
59) .......................................................Dichtung
60) ............................................. Wandhalterung
61) ............................................. Fernbedienung
Befestigungsset für Außenteil, kpl.
ohne Abbildung
Bedienungsanleitung PAC 4400
Kundendienst u. Gewährleistung
Das Gerät wurde werkseitig in einem Testlauf
mehrfach auf seine einwandfreie Funktion ge-
prüft.
Sollten dennoch Funktionsstörungen auftreten,
die nicht durch den Betreiber, wie in Kapitel „Stö-
rungsbeseitigung" beschrieben, zu beheben sind,
wenden Sie sich bitte an Ihren Händler oder Ver-
tragspartner.
Umwelt und Recycling
Wichtiger Hinweis zum Recycling!
Eingriffe in den Kältekreislauf darf nur ein Fach-
unternehmen vornehmen. Dadurch ist gewähr-
leistet, daß auch bei Reparaturen kein Kältemittel
in die Umwelt gelangt.
Sowohl das Kältemittel als auch die Anlagentei-
le unterliegen besonderen Bedingungen bei der
Entsorgung.
Das eingesetzte Kältemittel gehört zu den
sogenannten Sicherheitskältemitteln. Das
bedeutet, daß Mengen, die im Fall einer Be-
schädigung frei werden, keine Verletzungen
an den Atmungsorganen von Menschen oder
Tieren verursachen. Die Berührung mit flüssi-
gem Kältemittel kann dennoch zu Erfrierun-
gen auf der Haut führen.
