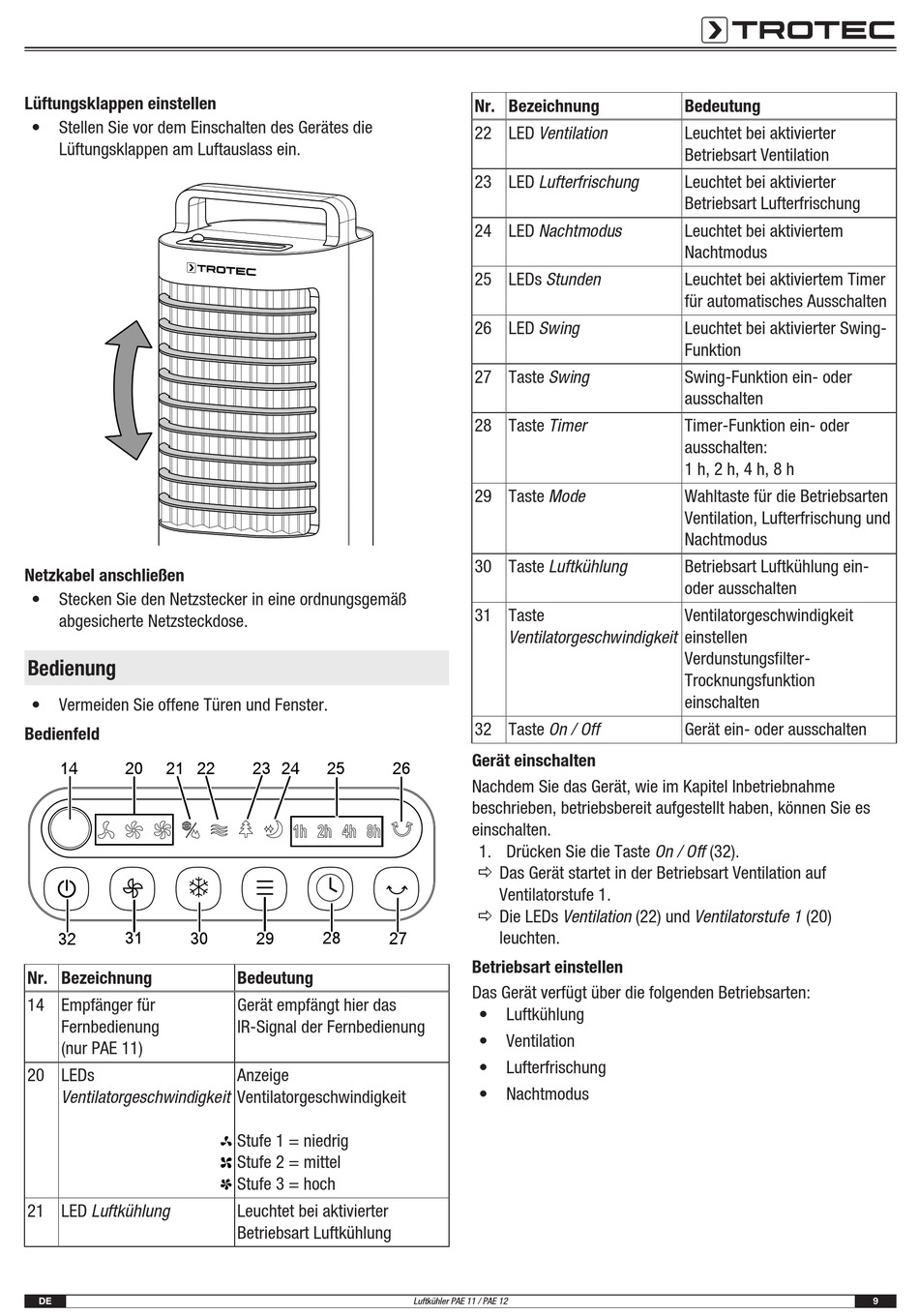

Lüftungsklappen einstellen
• Stellen Sie vor dem Einschalten des Gerätes die
Lüftungsklappen am Luftauslass ein.
Netzkabel anschließen
• Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
Bedienung
• Vermeiden Sie offene Türen und Fenster.
Bedienfeld
14
20
21 22
31
32
30
Nr. Bezeichnung
14 Empfänger für
Fernbedienung
(nur PAE 11)
20 LEDs
Ventilatorgeschwindigkeit
21 LED Luftkühlung
DE
23 24
25
26
28
27
29
Bedeutung
Gerät empfängt hier das
IR-Signal der Fernbedienung
Anzeige
Ventilatorgeschwindigkeit
Stufe 1 = niedrig
Stufe 2 = mittel
Stufe 3 = hoch
Leuchtet bei aktivierter
Betriebsart Luftkühlung
Nr. Bezeichnung
22 LED Ventilation
23 LED Lufterfrischung
24 LED Nachtmodus
25 LEDs Stunden
26 LED Swing
27 Taste Swing
28 Taste Timer
29 Taste Mode
30 Taste Luftkühlung
31 Taste
Ventilatorgeschwindigkeit
32 Taste On / Off
Gerät einschalten
Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme
beschrieben, betriebsbereit aufgestellt haben, können Sie es
einschalten.
1. Drücken Sie die Taste On / Off (32).
ð Das Gerät startet in der Betriebsart Ventilation auf
Ventilatorstufe 1.
ð Die LEDs Ventilation (22) und Ventilatorstufe 1 (20)
leuchten.
Betriebsart einstellen
Das Gerät verfügt über die folgenden Betriebsarten:
• Luftkühlung
• Ventilation
• Lufterfrischung
• Nachtmodus
Luftkühler PAE 11 / PAE 12
Bedeutung
Leuchtet bei aktivierter
Betriebsart Ventilation
Leuchtet bei aktivierter
Betriebsart Lufterfrischung
Leuchtet bei aktiviertem
Nachtmodus
Leuchtet bei aktiviertem Timer
für automatisches Ausschalten
Leuchtet bei aktivierter Swing-
Funktion
Swing-Funktion ein- oder
ausschalten
Timer-Funktion ein- oder
ausschalten:
1 h, 2 h, 4 h, 8 h
Wahltaste für die Betriebsarten
Ventilation, Lufterfrischung und
Nachtmodus
Betriebsart Luftkühlung ein-
oder ausschalten
Ventilatorgeschwindigkeit
einstellen
Verdunstungsfilter-
Trocknungsfunktion
einschalten
Gerät ein- oder ausschalten
9
