4 Bedienung

4 Bedienung
4.1 Übersicht über die Bedienelemente
10
9
8
7
6

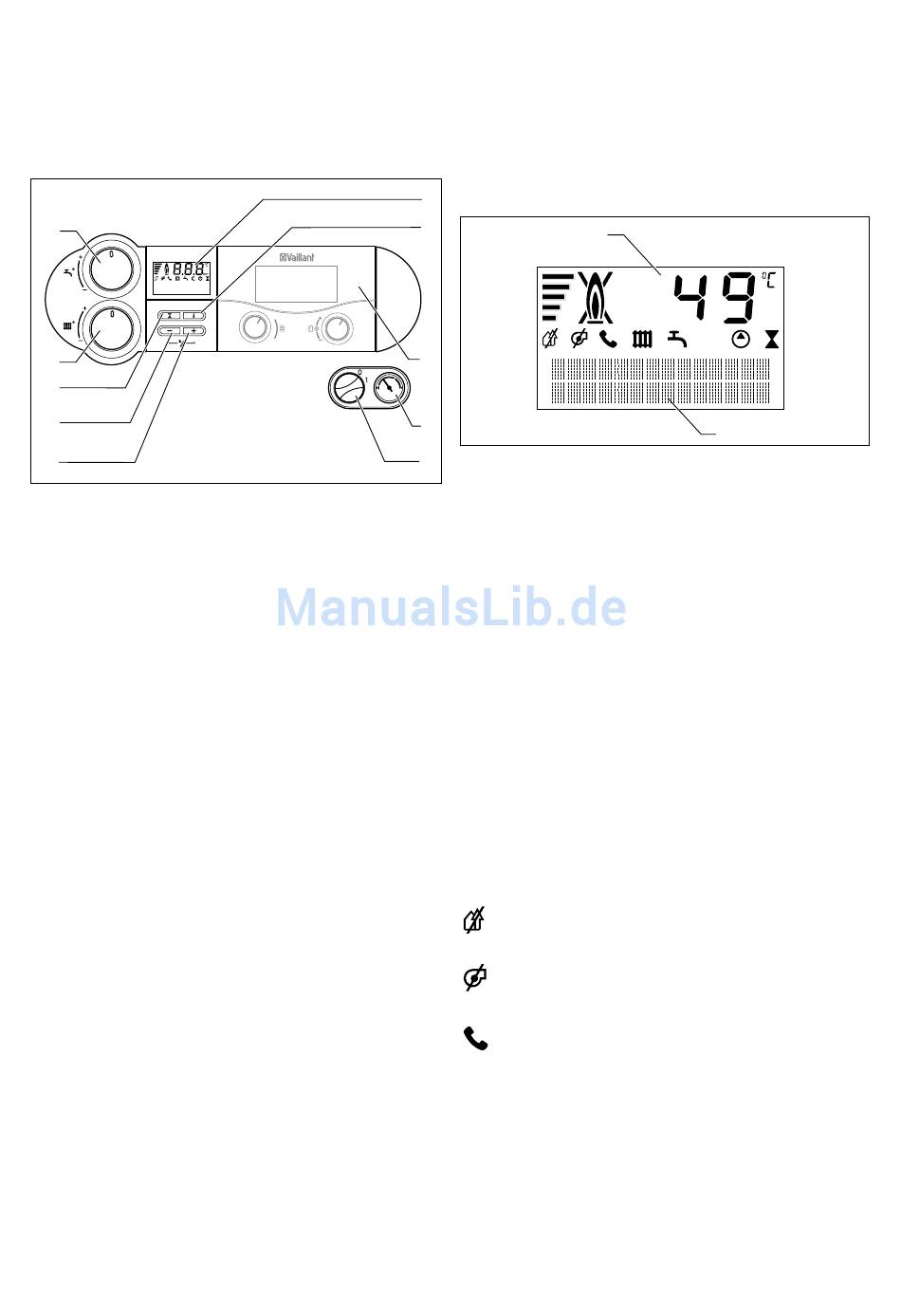

Abb. 4.1 Bedienelemente ecoTEC exclusive
Zum Öffnen der Frontklappe greifen Sie in die Griff-
mulde und klappen Sie sie herunter. Die nun zu erken-
nenden Bedienelemente haben folgende Funktionen
(vgl. Abb. 4.1):
1 Display zur Anzeige der aktuellen Heizungs-
Vorlauf temperatur, des Fülldrucks der Heizungs-
anlage, der Betriebsart oder bestimmter
Zusatzinforma tionen
2 Taste „i" zum Abrufen von Informationen
3 Einbauregler (Zubehör)
4 Manometer zur Anzeige des Füll- bzw. Betriebs-
drucks in der Heizungsanlage
5 Hauptschalter zum Ein- und Ausschalten des Ge-
rätes
6 Taste „+" zum Weiterblättern der Displayanzeige
(für den Fachhandwerker bei Einstellarbeiten und
Fehler suche) oder Anzeige der Speichertempera-
tur (VC mit Speicherfühler)
7 Taste „–" zum Zurückblättern der Displayanzeige
(für den Fachhandwerker bei Einstellarbeiten und
Fehler suche) und zur Anzeige des Fülldrucks der
Heizungs anlage auf dem Display
8 Taste „Entstörung" zum Rücksetzen bestimmter
Störungen
9 Drehknopf zur Einstellung der Heizungs-Vorlauf-
temperatur
8
10 Drehknopf zur Einstellung der Speichertempera-
tur (bei VC Geräten mit angeschlossenem Warm-
wasserspeicher VIH)
Digitales Informations- und Analysesystem (DIA)
1
2
3
bar
4
Abb. 4.2 Display ecoTEC exclusive
5
Die ecoTEC exclusive-Geräte sind mit einem digitalen
Informa tions- und Ana lysesystem ausgestattet. Dieses
System gibt Ihnen Informationen über den Betriebs-
zustand Ihres Gerätes und hilft Ihnen bei der Beseitigung
von Störun gen.
Im normalen Betrieb des Gerätes wird im Display (1) die
aktuelle Heizungs-Vorlauftemperatur angezeigt (im Bei-
spiel 49 °C). Im Fehlerfall wird die Anzeige der Tempera-
tur durch den jeweiligen Fehlercode ersetzt. Zusätzlich
hat Ihr ecoTEC exclusive eine Klartextanzeige, in der er-
gänzende Informationen angezeigt werden.
11
Anzeige der aktuellen Heizungs-Vorlauftempe ra-
tur, des Fülldrucks der Heizungsanlage oder Anzei-
ge eines Status- oder Fehlercodes
12
Klartextanzeige
Darüber hinaus können Sie den angezeigten Sym-
bolen folgende Informationen entnehmen:
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
Nur in Verbindung mit vrnetDIALOG:
Solange das Symbol im Display erscheint, wird
über das Zubehör vrnetDIALOG eine Heizungs-
Vorlauf- und Warmwasser-Auslauftemperatur vor-
gegeben, d h. das Gerät arbeitet mit anderen als
den an den Drehknöpfen (9) und (10) eingestellten
Temperaturen.
11
12
