3 Bedienung

3 Bedienung
3.1 Übersicht über das Bedienfeld

3.1.1 Bedienelemente

Ziehen Sie die Frontklappe rechts und links an ihren
oberen Ecken aus der Arretierung, und klappen Sie sie
herunter. Die nun zu erkennenden Bedienelemente
haben folgende Funktionen (vgl. Abb. 3.1):
2
1
9 7
8

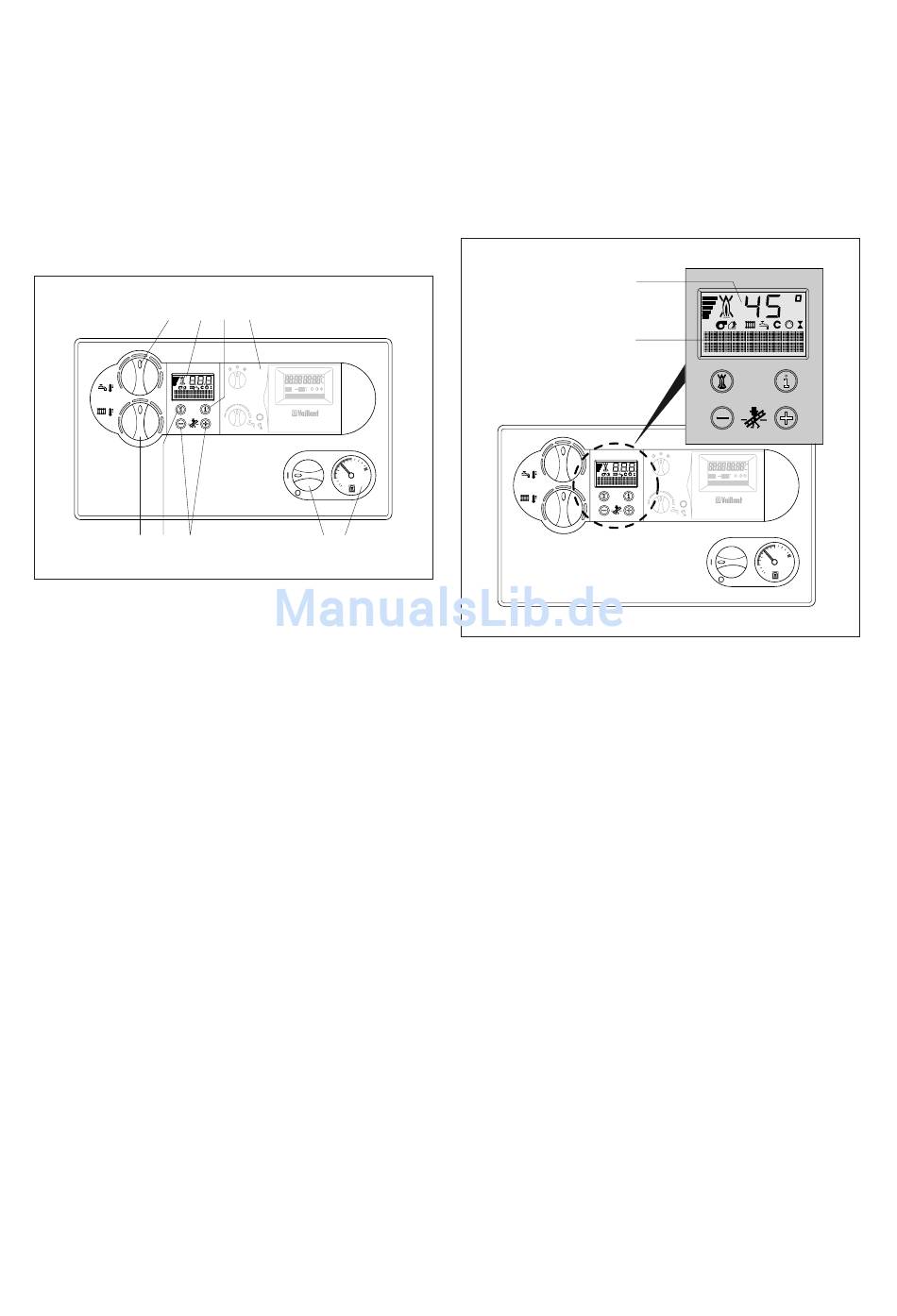

Abb. 3.1 Bedienelemente
1 Drehknopf zur Einstellung der Speichertemperatur (bei VC-
Geräten mit angeschlossenem Warmwasserspeicher VIH)
2 Display des DIA-Systems zur Anzeige der aktuellen Betriebsart
oder bestimmter Zusatzinformationen
3 Taste „i": Zum Abrufen von Informationen
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebsdruckes in der
Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 Tasten „+" und „-" zum Weiter- oder Zurückblättern der
Displayanzeige (für den Fachhandwerker bei Einstellarbeiten
und Fehlersuche)
8 Taste „Entstörung": Zum Rücksetzen bestimmter Störungen
9 Drehknopf zur Einstellung der Heizungs-Vorlauftemperatur
6 6
3 4
2
1 3
bar
0
6 5

3.1.2 Display des DIA-Systems

Im Display des DIA-Systems (Abb. 3.2) wird im normalen
Betrieb des Gerätes stets die aktuelle Heizungs-Vorlauf-
temperatur angezeigt (im Beispiel 45 °C). Im Fehlerfall
wird die Anzeige der Temperatur durch den jeweiligen
Fehlercode ersetzt.
2
Abb. 3.2 Display des DIA-Systems
1
2
1 3
bar
0
Bedienungsanleitung ecoTEC exclusiv.../2
