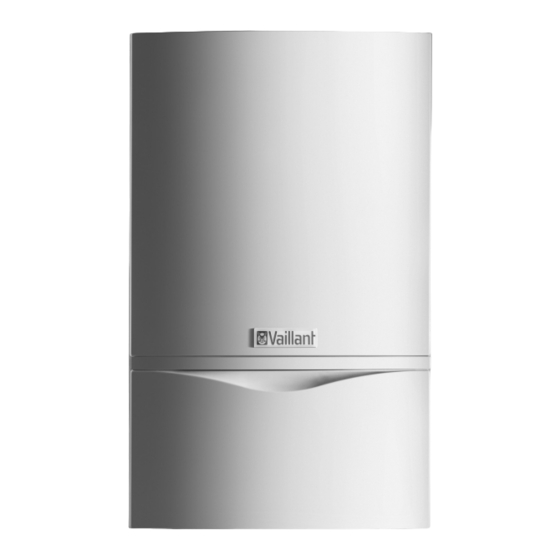

Vaillant ecoTEC plus VC DE 126/3-5 Bedienungsanleitung
Gas-wandheizgerät mit brennwerttechnik
Vorschau ausblenden
Andere Handbücher für ecoTEC plus VC DE 126/3-5:
- Bedienungsanleitung (36 Seiten)
Verwandte Anleitungen für Vaillant ecoTEC plus VC DE 126/3-5
Inhaltszusammenfassung für Vaillant ecoTEC plus VC DE 126/3-5

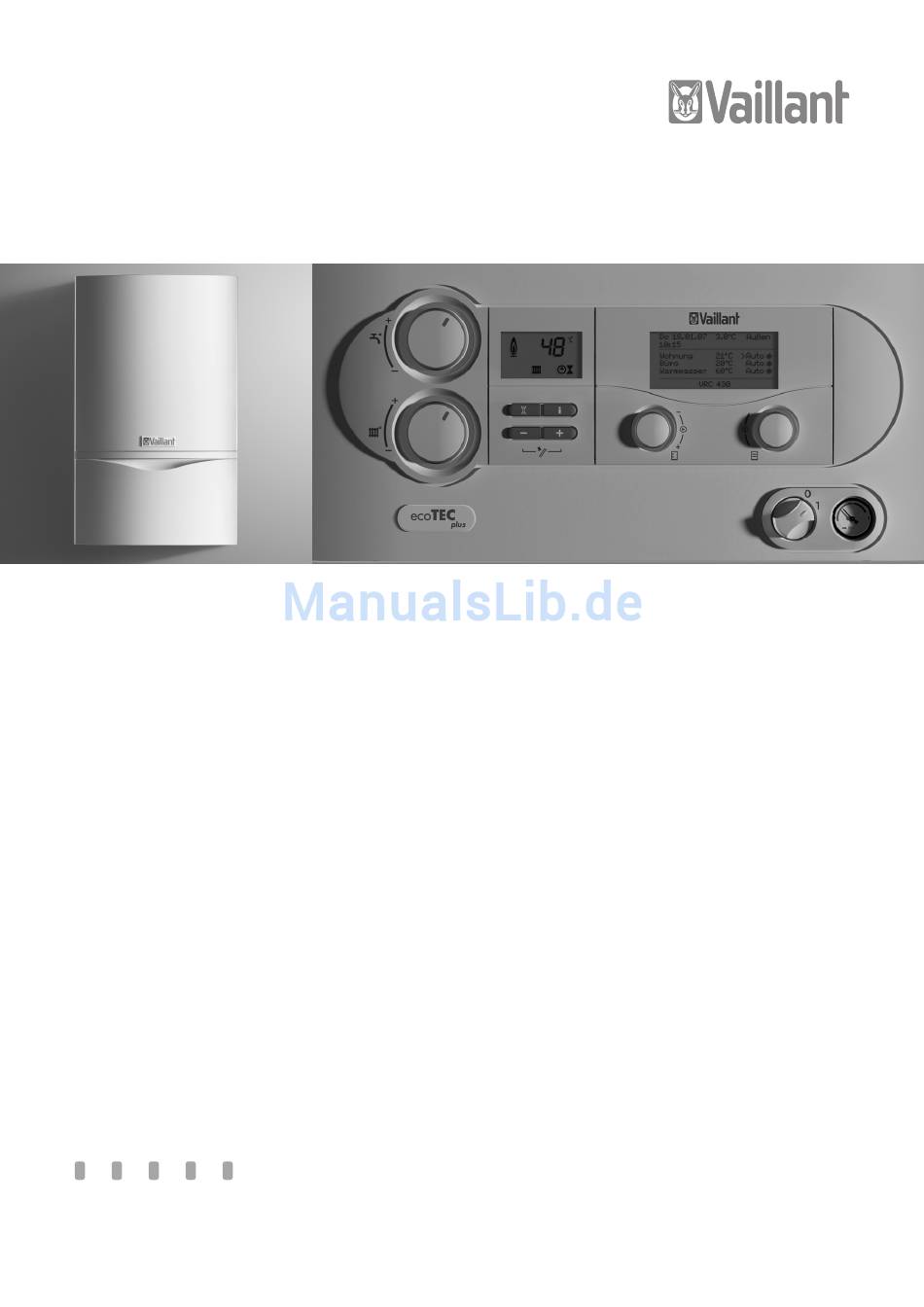

- Seite 1 Für den Betreiber Bedienungsanleitung ecoTEC plus Gas-Wandheizgerät mit Brennwerttechnik...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Dokumentation ....... 3 Statusanzeigen (für Wartungs- und Service- Aufbewahrung der Unterlagen ....... 3 arbeiten durch den Fachhandwerker) ....23 Verwendete Symbole ..........3 Typenschild ..............4 Störungsbehebung ..........24 Gültigkeit der Anleitung ..........5 Störungen wegen Wassermangel ......24 CE-Kennzeichnung .............5 Störungen beim Zündvorgang ...... -
Seite 3: Hinweise Zur Dokumentation
Empfehlenswertes Zubehör Hinweise zur Dokumentation 1 Geräteeigenschaften Hinweise zur Dokumentation Die Vaillant ecoTEC plus Geräte sind kompakte Gas- Die folgenden Hinweise sind ein Wegweiser durch die Wandheizgeräte mit Brennwerttechnik. Gesamtdokumentation. In Verbindung mit dieser Bedie- Die VCW-Geräte sind zusätzlich mit einer integrierten nungsanleitung sind weitere Unterlagen gültig. -
Seite 4: Typenschild
1 Hinweise zur Dokumentation Typenschild Das Typenschild des Vaillant ecoTEC ist werkseitig auf der Unterseite des Gerätes angebracht. Vaillant GmbH Remscheid / Germany Serial-Nr. 2107490000000000000000 VC/VCW DE . . 6/3-5 Brennwertkessel DE, cat. II2ELL3P Heizung: P(80/60 °C) = P(60/40 °C) =... -
Seite 5: Gültigkeit Der Anleitung
Sicherheit Gültigkeit der Anleitung Diese Bedienungsanleitung gilt ausschließlich für die Warnhinweise Geräte typen mit den folgenden Artikelnummern: > Beachten Sie bei der Bedienung Ihres Vaillant Gas- Wandheizgerätes ecoTEC plus die Warnhinweise in Gerätetyp Gasart Artikelnummer dieser Anleitung. VC DE 126/3-5... -
Seite 6: Bestimmungsgemäße Verwendung
2 Sicherheit Bestimmungsgemäße Verwendung nur mit geschlossener Frontverkleidung und vollständig montiertem und geschlossenem Luft-Abgas-System Die Vaillant Gas-Wandheizgeräte ecoTEC plus sind nach betrieben werden. dem Stand der Technik und den anerkannten sicherheits- Andernfalls kann es, unter ungünstigen Betriebs- technischen Regeln gebaut. Dennoch können bei unsach- bedingungen, zu Sachschäden oder sogar zu Gefahr für... - Seite 7 Sicherheit 2 Fehlfunktion vermeiden Veränderungen im Umfeld des Gerätes Um eine Fehlfunktion und daraus resultierende Ver- Für bauliche Gegebenheiten im Umfeld des Gerätes, giftungs- und Explosionsgefahr zu vermeiden, müssen soweit diese Einfluss auf die Betriebssicherheit des Sie folgendes beachten: Gerätes haben können, gilt ein Veränderungsverbot. >...
-
Seite 8: Hinweise Zum Betrieb
Reinigen Sie die Verkleidung Ihres Gerätes mit einem feuchten Tuch und etwas Seife. Anforderungen an den Aufstellort Die Vaillant Gas-Wandheizgeräte ecoTEC plus werden an Recycling und Entsorgung der Wand hängend so installiert, dass eine Möglich keit zum Ableiten des anfallenden Kondensats und zur Füh- Sowohl Ihr Vaillant Gas-Wandheizgerät ecoTEC plus als... -
Seite 9: Energiespartipps
Hinweise zum Betrieb 3 Energiespartipps Thermostatventile und Raumtemperaturregler Es sollte heute selbstverständlich sein, an allen Heiz- Raumtemperatur körpern Thermostatventile anbringen zu lassen. Sie hal- Stellen Sie die Raumtemperatur nur so hoch ein, dass ten die einmal eingestellte Raumtemperatur exakt ein. diese für Ihr Behaglichkeitsempfinden gerade ausreicht. - Seite 10 3 Hinweise zum Betrieb Regelgeräte nicht verdecken Einstellen der Betriebsart Verdecken Sie Ihr Regelgerät nicht durch Möbel, Vor- In der wärmeren Jahreszeit, wenn die Wohnung nicht hänge oder andere Gegenstände. Es muss die zirkulie- beheizt werden muss, empfehlen wir Ihnen, die Heizung rende Raumluft ungehindert erfassen können.
-
Seite 11: Funktionsweise Des Gas-Wand Heiz Gerätes Mit Brennwerttechnik Ecotec Plus
Funktionsweise des Gas-Wand heiz gerätes mit Brennwerttechnik ecoTEC plus 4 Funktionsweise des Gas-Wand heiz- gerätes mit Brennwerttechnik ecoTEC plus Abb. 4.1 Funktionsschema ecoTEC plus VCW-Gerät Legende Anschluss an das Luft-Abgas-System 11 Warmwasser wärmetauscher (nur VCW) Wartungshahn 2 Heizungs-Ausdehnungsgefäß 12 Heizungs-Vorlauf Sicherheitsventil 3 Kondenswasser-Siphon 13 Gasarmatur... -
Seite 12: Funktionsweise Des Gas-Wand Heiz Gerätes Mit Brennwerttechnik Ecotec Plus
4 Funktionsweise des Gas-Wand heiz gerätes mit Brennwerttechnik ecoTEC plus Das Gas–Wandheizgerät mit Brennwerttechnik ecoTEC Bei raumluftunabhängigen Gas-Wandheizgeräten mit plus saugt Luft über das Luft-Abgas-System (1) an. Die Gebläse (14) erfolgt die Abgasabführung über Luft- angesaugte Luft wird mit dem Gas gemischt und von Abgas-Systeme (LAS), die als Schornstein oder als dem Gebläse (14) in die Brennkammer (15) geführt. -
Seite 13: Bedienung
Bedienung 5 Bedienung Display zur Anzeige der aktuellen Heizungs- Vorlauf temperatur, des Fülldrucks der Heizungs- Übersicht über die Bedienelemente anlage, der Betriebsart oder zur Anzeige eines Status- oder Fehlercodes Taste „i“ zum Abrufen von Informationen Einbauregler (Zubehör) Manometer zur Anzeige des Füll- bzw. Betriebs- drucks in der Heizungsanlage Hauptschalter zum Ein- und Ausschalten des Gerätes... - Seite 14 5 Bedienung Digitales Informations- und Analyse-System Flamme: Ordnungsgemäßer Brennerbetrieb Flamme mit Kreuz: Störung während des Brennerbetriebs; Gerät ist abgeschaltet Heizbetrieb aktiv permanent an: Betriebsart Heizbetrieb blinkt: Brennersperrzeit aktiv Warmwasserbereitung aktiv (nur bei VCW) permanent an: Warmwasser wird gezapft (nur bei VC) permanent an: Beheizung eines Warm- wasserspeichers ist aktiviert Abb.
-
Seite 15: Gerät In Betrieb Nehmen
Bedienung 5 Gerät in Betrieb nehmen 5.2.2 Anlagendruck kontrollieren 5.2.1 Absperreinrichtungen öffnen Die Absperreinrichtungen sind nicht im Liefer- umfang Ihres Gerätes enthalten. Sie werden bauseitig durch Ihren Fachhandwerker instal- liert. Lassen Sie sich von ihm die Lage und die Handhabung dieser Bauteile erklären. Abb. -
Seite 16: Gerät Einschalten
5 Bedienung Um den Betrieb der Anlage mit einer zu gerin- 5.2.3 Gerät einschalten gen Wassermenge zu vermeiden und dadurch möglichen Folgeschäden vorzubeugen, ver- fügt Ihr Gerät über einen Drucksensor. Dieser signalisiert Ihnen beim Unterschreiten von 0,6 bar den Druckmangel, indem im Display der Druck wert blinkend dargestellt wird. -
Seite 17: Warmwasserbereitung Mit Vcw-Geräten
Bedienung 5 Warmwasserbereitung mit VCW-Geräten 5.3.2 Warmstartfunktion ein- und aus schalten 5.3.1 Warmwassertemperatur einstellen Die Warmstartfunktion liefert Ihnen sofort warmes Was- ser in der gewünschten Temperatur, ohne dass Sie Auf- heizzeit abwarten müssen. Hierzu wird der Warm wasser- Gefahr! Wärmetauscher des ecoTEC auf einem von Ihnen Mögliche Lebensgefahr durch Legionellen- gewählten Temperaturniveau gehalten. -
Seite 18: Speicherladebetrieb Einstellen
5 Bedienung 5.3.3 Speicherladebetrieb einstellen Bei ausgeschalteter Speicherladefunktion können mit dem Drehknopf (1) für die Warmwassertemperatur fol- Bei einem zusätzlich angeschlossenen Schichten- gende Temperaturen eingestellt werden: speicher vom Typ actoSTOR VIH CL 20 S können Sie die Speicherladung mit Hilfe der Bedienelemente an Ihrem –... -
Seite 19: Warmwasser Zapfen
Bedienung 5 Speicherladung ausschalten Warmwasserbereitung mit VC-Geräten > Schalten Sie die Speicherladung aus, indem Sie den Drehknopf zur Einstellung der Warmwassertempera- 5.4.1 Warmwassertemperatur einstellen tur kurz bis zum Anschlag nach links drehen. Für die Warmwasserbereitung mit der Geräteausführung Im Display erlischt das Symbol „ “. VC muss ein Warmwasserspeicher des Typs VIH an das Gas-Wandheizgerät angeschlossen sein. -
Seite 20: Speicherbetrieb Ausschalten (Nur Vc-Geräte Mit Externem Warmwasserspeicher)
5 Bedienung 5.4.2 Speicherbetrieb ausschalten (nur VC-Geräte 5.5.1 Vorlauftemperatur einstellen mit externem Warmwasserspeicher) ( kein Regelgerät angeschlossen) Bei VC-Geräten mit angeschlossenem Warmwasser- speicher können Sie die Warmwasserbereitung bzw. Speicherladung ausschalten, den Heizbetrieb aber weiter hin in Funktion lassen. > Drehen Sie den Drehknopf (3) zur Einstellung der Warmwassertemperatur auf Linksanschlag. -
Seite 21: Vorlauftemperatur Einstellen (Regelgerät Angeschlossen)
Sachbeschädigung durch unsachgemäßes Füllen der Heizungsanlage! Dadurch können Schäden an Dichtungen und Membranen sowie Geräusche im Heizbetrieb auftreten. Hierfür sowie für etwaige Folge- schäden übernimmt Vaillant keine Haftung. Beachten Sie folgendes: > Verwenden Sie zum Füllen der Heizungs- anlage nur sauberes Leitungswasser. -
Seite 22: Frostschutz
5 Bedienung Frostschutz Die Heizungsanlage und die Wasserleitungen sind aus- reichend gegen Frost geschützt, wenn die Heizungs- anlage während einer Frostperiode auch bei Ihrer Ab wesenheit in Betrieb bleibt und die Räume ausrei- chend temperiert werden. Vorsicht! Sachbeschädigung durch Frostschäden! Frostschutz- und Überwachungseinrichtungen sind nur aktiv, wenn keine Trennung vom Stromnetz vorliegt. -
Seite 23: Gerät Außer Betrieb Nehmen
Bedienung 5 Gerät außer Betrieb nehmen Statusanzeigen (für Wartungs- und Service- arbeiten durch den Fachhandwerker) Abb. 5.19 Statusanzeigen Abb. 5.18 Gerät ausschalten Die Statusanzeigen liefern Informationen über den Betriebszustand des Gerätes. > Vorsicht! Aktivieren Sie die Statusanzeigen, indem Sie die Sachbeschädigung durch Frostschäden! Taste „i”... -
Seite 24: Störungsbehebung
6 Störungsbehebung Störungsbehebung Störungen beim Zündvorgang Sollten beim Betrieb Ihres Gas-Wandheizgerätes Pro- bleme auftreten, können Sie die folgenden Punkte selbst überprüfen: Kein warmes Wasser, Heizung bleibt kalt; Gerät geht nicht in Betrieb: – Sind der gebäudeseitige Gasabsperrhahn in der Zu leitung und der Gasabsperrhahn am Gerät geöffnet (siehe Abschnitt 5.2.1)? –... -
Seite 25: Wartung Und Kundendienst
Ist-Zustandes vom Soll-Zustand zu beseitigen. Dies geschieht üblicherweise durch Reinigen, Einstellen und ggf. Austauschen einzelner, Verschleiß unterliegender Komponenten. Für das Vaillant ecoTEC plus Gerät wird empfohlen, eine jährliche Inspektion durchzuführen. Durch die Datenabfrage im Diagnosesystem, die ein- fache optische Prüfung und eine Luftzahlmessung kann eine Inspektion auch ohne Demontage von Bauteilen schnell und wirtschaftlich durchgeführt werden. -
Seite 26: Technische Daten
8 Technische Daten Technische Daten ecoTEC plus ecoTEC plus Einheit VCW DE 196/3-5 VCW DE 246/3-5 Nennwärmeleistungsbereich P bei 40/30 °C 6,1 - 20,6 9,4 - 27,0 Nennwärmeleistungsbereich P bei 50/30 °C 6,0 - 20,2 9,3 - 25,5 Nennwärmeleistungsbereich P bei 60/40 °C 5,9 - 19,6 9,0 - 24,8 Nennwärmeleistungsbereich P bei 80/60 °C... -
Seite 27: Glossar
Bei der Verbrennung von Erdgas entsteht neben Abgas Aqua-Comfort-System plus auch Wasserdampf. Die im Wasserdampf enthaltene Die Vaillant ecoTEC plus Geräte halten mit dem Aqua- Wärme kann zusätzlich genutzt werden, wenn dieser Comfort-System plus einen vorgewärmten Warmwasser- durch Abkühlung verflüssigt wird. Der Brennwert gibt inhalt bereit. - Seite 28 Ferndiagnose. Der Eigentümer des unternehmensneutralen Bus- systems für die Heiztechnik ist der User Club eBUS e. V., in dem Vaillant Mitglied ist. Die Einhaltung der eBUS- Raumtemperaturregler Spezifikationen wird durch neutrale Konformitätstests Über einen Raumtemperaturregler werden die individu- geprüft.
- Seite 29 Glossar vrnetDIALOG Internet-Kommunikationssystem Mit der Serviceverbindung über vrnetDIALOG geht die Heizung online: Über das von Vaillant entwickelte Inter- net-Kommunikationssystem für Ferneinstellung und -überwachung hat der zuständige Heizungsfachmann die Möglichkeit, das Heizprogramm im Haus des Kunden von seinem PC aus einzustellen. Für Einstellungs- arbeiten an Regelung oder Heizgerät ist damit keine...
-
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgasgeruch ................6 Hauptschalter ............. 13, 16, 18 Absperreinrichtungen öffnen ..........15 Heizung Anlage füllen ................21 Anlagendruck kontrollieren ........15, 21 Anlagendruck kontrollieren .......... 15, 21 Gerät/Heizungsanlage füllen ......... 21 Anzeigen ................14, 23 Hauptschalter ..............13 Aufstellort ................ - Seite 31 Stichwortverzeichnis Technische Daten ..............26 Temperatur Heizungstemperatur einstellen ........20 Warmwassertemperatur einstellen (VC-Gerät) ..19 Warmwassertemperatur einstellen (VCW-Gerät) ..17 Typenschild ................4 Unterlagen Aufbewahrung der Unterlagen ........3 Mitgeltende Unterlagen ............ 3 vrnetDIALOG ................14 Warmwasser Speicherbetrieb ausschalten (VC-Gerät) ....20 Speicherladebetrieb einstellen (VCW-Gerät) .....
