4

Bedienung

4.1 Übersicht über die Bedienelemente
10
9
8
7
6

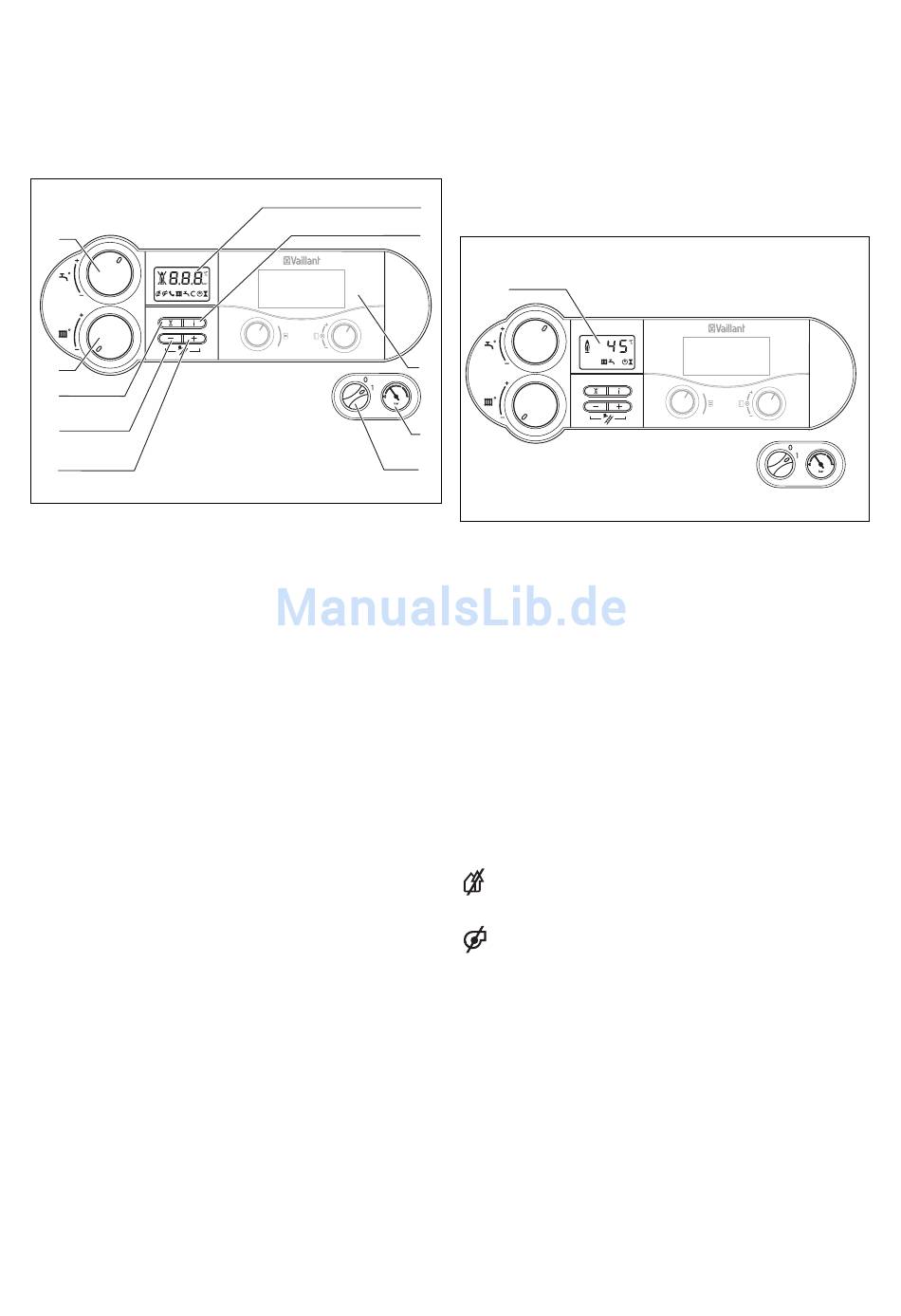

Abb. 4.1 Bedienelemente ecoTEC plus
Zum Öffnen der Frontklappe greifen Sie in die Griff-
mulde und klappen Sie sie herunter. Die nun zu erken-
nenden Bedienelemente haben folgende Funktionen
(vgl. Abb. 4.1):
1 Display zur Anzeige der aktuellen Heizungs-
Vorlauf temperatur, des Fülldrucks der Heizungs-
anlage, der Betriebsart oder bestimmter
Zusatzinforma tionen
2 Taste „i" zum Abrufen von Informationen
3 Einbauregler (Zubehör)
4 Manometer zur Anzeige des Füll- bzw. Betriebs-
drucks in der Heizungsanlage
5 Hauptschalter zum Ein- und Ausschalten des Ge-
rätes
6 Taste „+" zum Weiterblättern der Displayanzeige
(für den Fachhandwerker bei Einstellarbeiten und
Fehler suche) oder Anzeige der Temperatur des
Warmwasser-Wärmetauschers
7 Taste „-" zum Zurückblättern der Displayanzeige
(für den Fachhandwerker bei Einstellarbeiten und
Fehler suche) und zur Anzeige des Fülldrucks der
Heizungs anlage auf dem Display
8 Taste „Entstörung" zum Rücksetzen bestimmter
Störungen
9 Drehknopf zur Einstellung der Heizungs-Vorlauf-
temperatur
Bedienungsanleitung ecoTEC plus 0020096104_00
10 Drehknopf zur Einstellung der Warmwasser-
Auslauf temperatur
1
Digitales Informations- und Analyse-System
2
1
3
4
5
Abb. 4.2 Display ecoTEC plus
Die ecoTEC-Geräte sind mit einem digitalen Informa-
tions- und Ana lyse-System ausgestattet. Dieses System
gibt Ihnen Informationen über den Betriebs zustand
Ihres Gerätes und hilft Ihnen bei der Beseitigung von
Störun gen.
Im normalen Betrieb des Gerätes wird im Display (1) die
aktuelle Heizungs-Vorlauftemperatur angezeigt (im Bei-
spiel 45 °C). Im Fehlerfall wird die Anzeige der Tempe-
ratur durch den jeweiligen Fehlercode ersetzt.
Darüber hinaus können Sie den angezeigten Symbolen
folgende Informationen entnehmen:
1
Anzeige der aktuellen Heizungs-Vorlauf tempe ra-
tur, des Fülldrucks der Heizungsanlage oder Anzei-
ge eines Status- oder Fehlercodes
Störung im Luft-/Abgasweg
Störung im Luft-/Abgasweg
Bedienung 4
