Diese Betriebsart kann nur beendet werden:
- durch vrnetDIALOG oder
- durch Verändern der Temperatureinstellung an
den Drehknöpfen (9) oder (10) um mehr als
± 5 K.
Diese Betriebsart kann nicht beendet werden:
- durch Drücken der Taste (8) „Entstörung"
oder
- durch Aus- oder Einschalten des Gerätes.
Heizbetrieb aktiv
permanent an: Betriebsart Heizbetrieb
blinkt: Brennersperrzeit aktiv
Warmwasserbereitung aktiv
permanent an: Betriebsart Speicherladung (VC-
Gerät) ist in Bereitschaft
blinkt: Warmwasserspeicher wird be-
heizt, Brenner an
Interne Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Anzeige des momentanen Brenner-
Modulationsgrades (Balkenanzeige)
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
Bedienungsanleitung ecoTEC exclusive 0020214575_00
4.2 Maßnahmen vor Inbetriebnahme
4.2.1 Absperreinrichtungen öffnen
h Hinweis!
Die Absperreinrichtungen sind nicht im Liefer-
umfang Ihres Gerätes enthalten. Sie werden
bauseitig durch Ihren Fachhandwerker instal-
liert. Lassen Sie sich von ihm die Lage und die
Handhabung dieser Bauteile erklären.

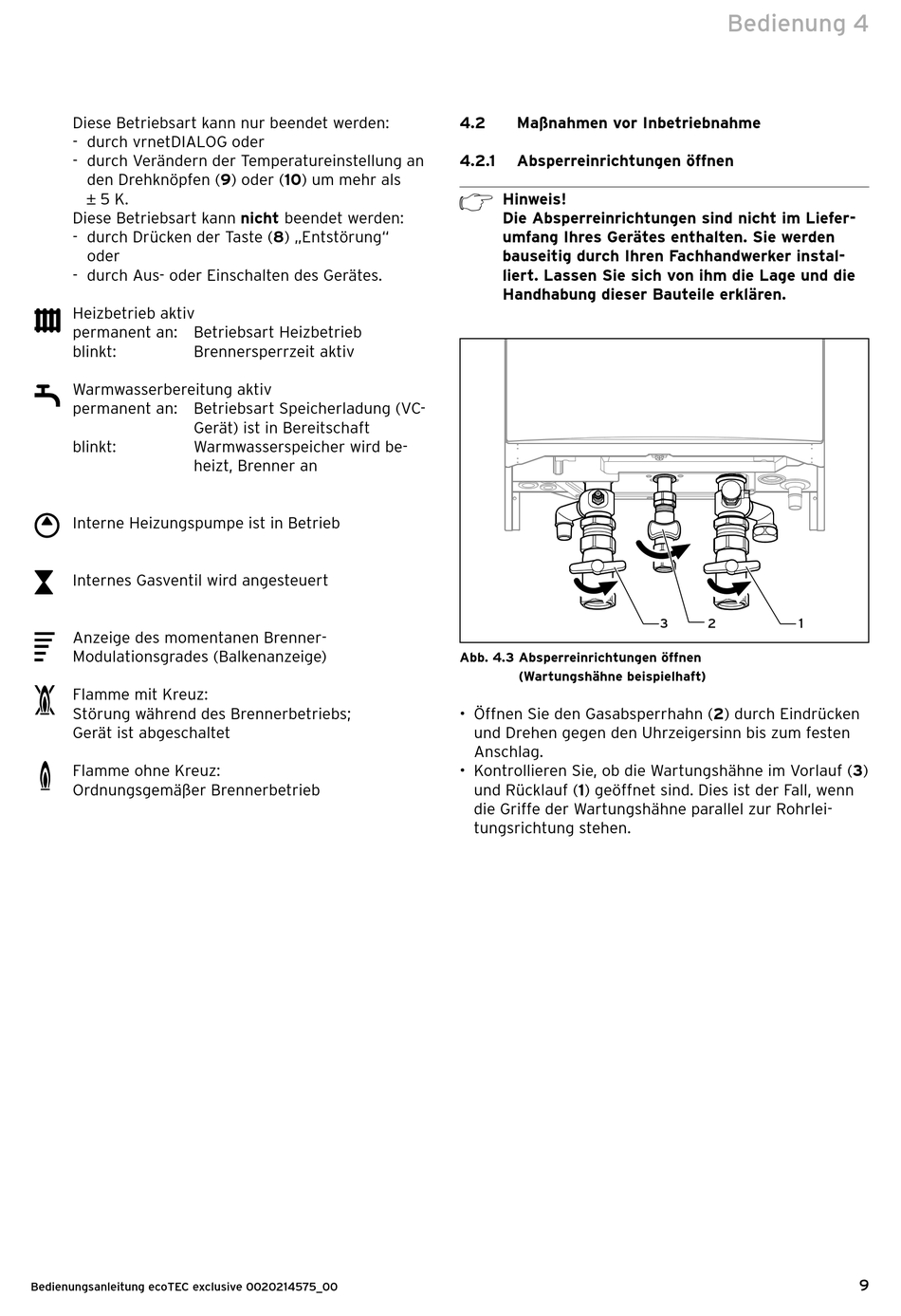

Abb. 4.3 Absperreinrichtungen öffnen
(Wartungshähne beispielhaft)
• Öffnen Sie den Gasabsperrhahn (2) durch Eindrücken
und Drehen gegen den Uhrzeigersinn bis zum festen
Anschlag.
• Kontrollieren Sie, ob die Wartungshähne im Vorlauf (3)
und Rücklauf (1) geöffnet sind. Dies ist der Fall, wenn
die Griffe der Wartungshähne parallel zur Rohrlei-
tungsrichtung stehen.
Bedienung 4
3 2 1
9
