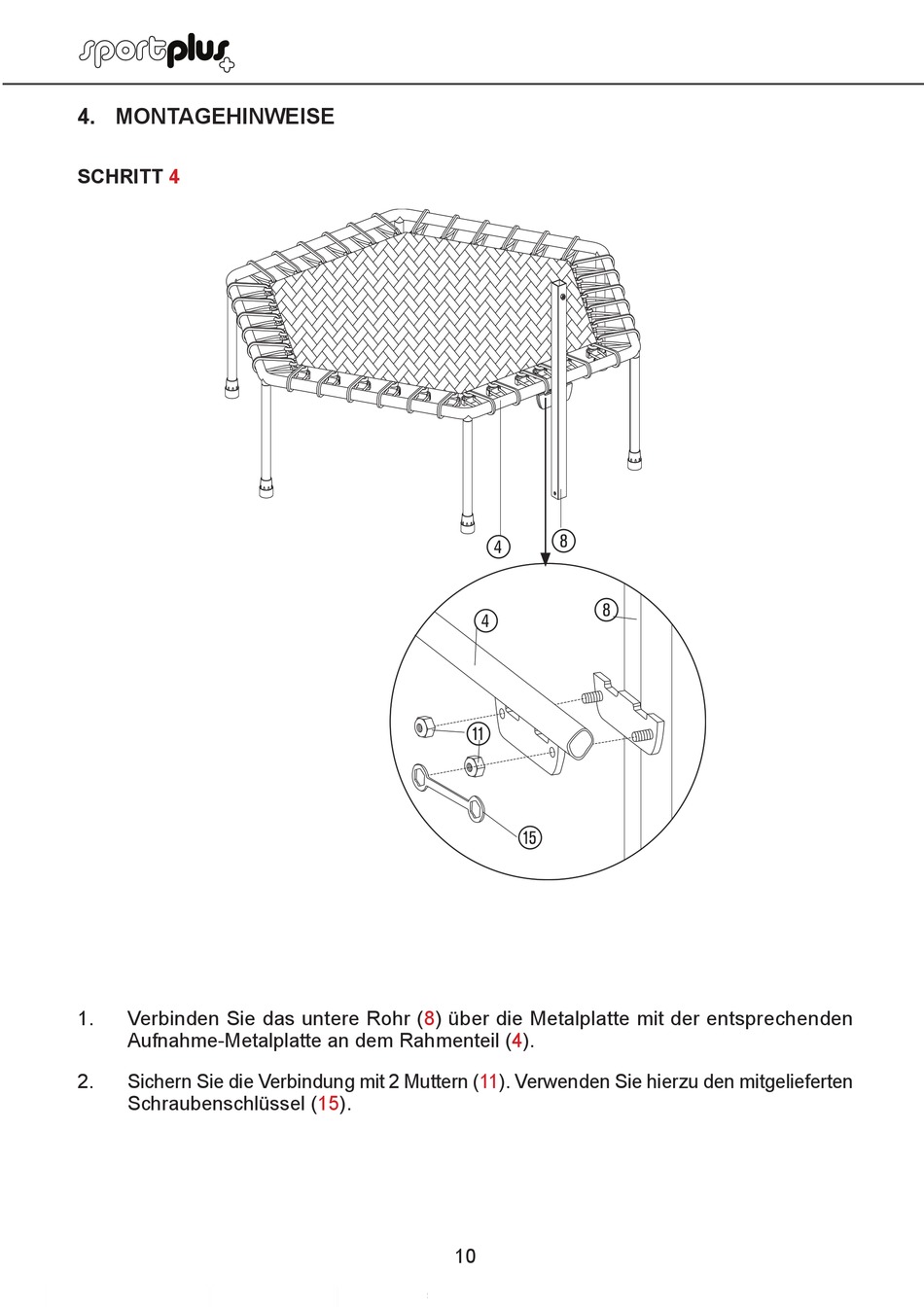

4. MONTAGEHINWEISE
SCHRITT
4
1.
Verbinden Sie das untere Rohr (8) über die Metalplatte mit der entsprechenden
Aufnahme-Metalplatte an dem Rahmenteil (4).
2.
Sichern Sie die Verbindung mit 2 Muttern (11). Verwenden Sie hierzu den mitgelieferten
Schraubenschlüssel (15).
8
4
8
4
ß
¿
10
