Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen vorgenommen werden.
4.5.3.1 Elektrischer Anschlusskasten, Komponenten
Topvex SX/TX sind mit einem eingebauten Regler und einer internen Verdrahtung ausgerüstet (Abbildung
12).
In der Abbildung wird der elektrische Anschlusskasten für die Topvex SX03-SX06 Geräte dargestellt.
Der Anschlusskasten für das Topvex TX03-TX06 verfügt über die gleiche Anordnung und die gleichen
Komponenten – mit dem Unterschied, dass sich der Elektroerhitzer in einem separaten Fach befindet.

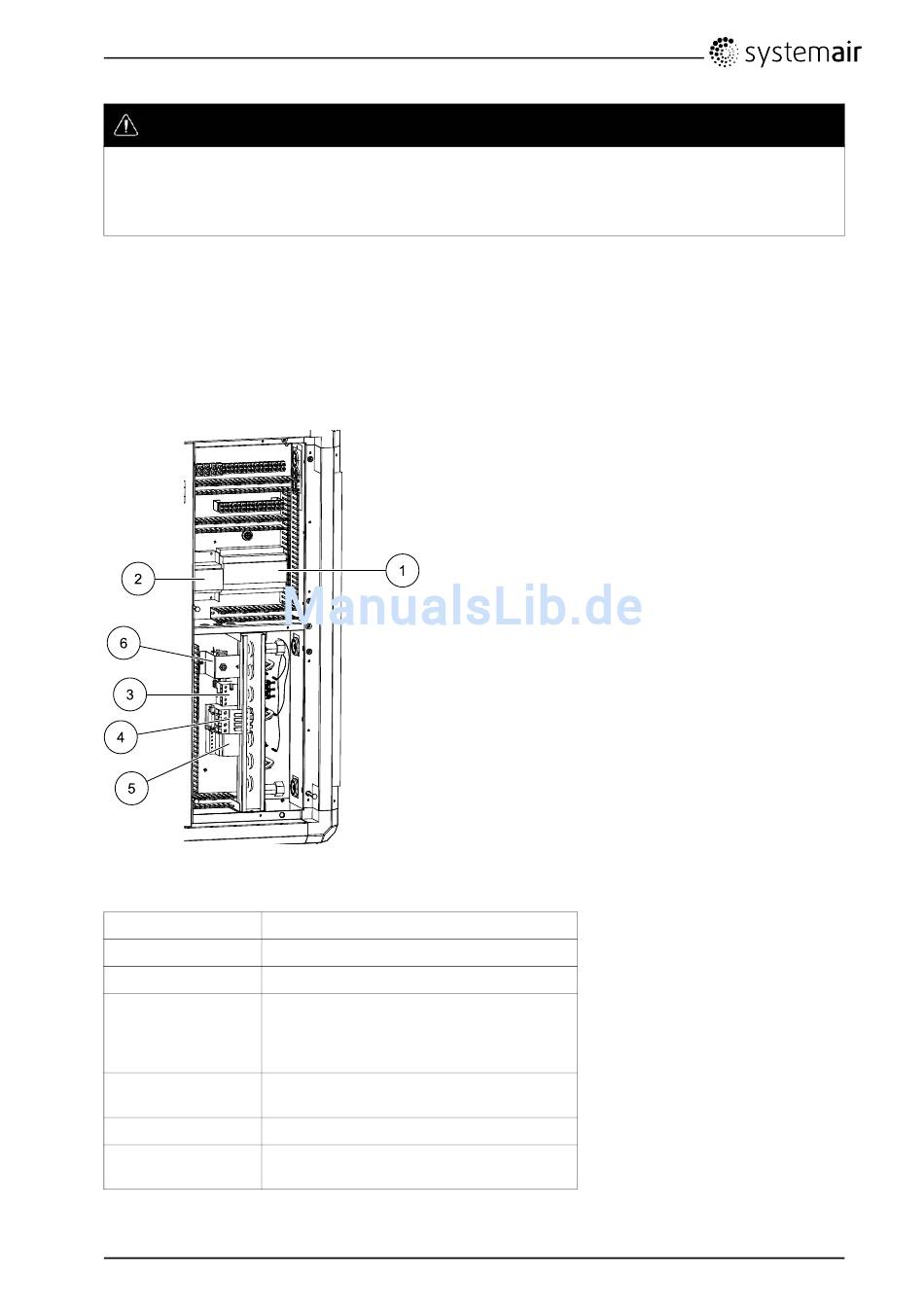

Bild 12 Elektrische Komponenten
Position
1
Regler E-19
2
Transformator 230/24 V AC
Schaltschütz (K2)
An-/Aus-Pumpenregelung (nur in
3
HW-Geräten, in EL-Geräten nicht
verwendet)
Schaltschütz (K3) für die Regelung des
4
Elektroerhitzers
5
Sicherungsautomat
Rückstellung des manuellen
6
Überhitzungsschutzes (EL-Geräte)
Topvex SX/TX
2082602
Beschreibung
14
Installationsanleitung
Systemair AB
